Pre Order
ตู้คอนโทร คุมปั๊ม 2.0HP และไฟ DC 18W จำนวน 4 ดวง สระว่ายน้ำ - 1 View larger

ตู้คอนโทร คุมปั๊ม 2.0HP และไฟ DC 18W จำนวน 4 ดวง สระว่ายน้ำ

Local

Control-2

1293

New product

2026-12-31

Out Stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿17,000.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

ตู้คอนโทรล ปั๊ม 2.0เเรง  220โวลล์  และ ไฟ Led 18W จำนวน 4 ดวง

ประกอบด้วย

  • ตู้เหล็กกันชั้นเดียว
  • ระบบป้องกันไฟตกไฟเกิน

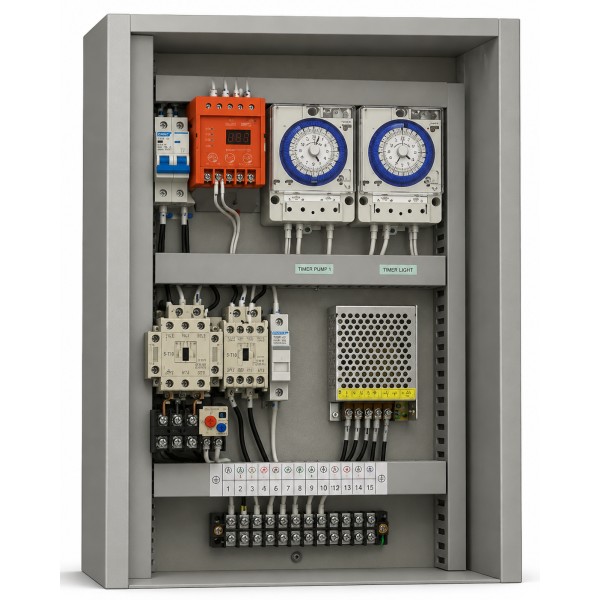

ภาพพื้นหลังตู้คอนโทรลสระว่ายน้ำ คุมปั๊ม 2.0HP และไฟ DC 18W จำนวน 4 ดวง
SWIMMING POOL CONTROL PANEL PUMP 2.0 HP (220V) • 4× LED DC 18W (12VDC) • DUAL TIMER แบรนด์: LOCAL | SKU: Control-2

ตู้คอนโทรล คุมปั๊ม 2.0HP และไฟ DC 18W จำนวน 4 ดวง สระว่ายน้ำ (Sku: Control-2)

ตู้ควบคุมระบบไฟฟ้าสระว่ายน้ำสำเร็จรูปประสิทธิภาพสูง รุ่น Control-2 (SKU: Control-2 / Brand: Local) ออกแบบประกอบตามหลักวิศวกรรมไฟฟ้าสำหรับสระว่ายน้ำบ้านพักอาศัย พูลวิลล่า โรงแรม และสระสปา เพื่อบริหารจัดการการทำงานของ ปั๊มหมุนเวียนกรองน้ำขนาด 2.0 HP (220VAC 1 เฟส) ร่วมกับ ระบบไฟส่องสว่างใต้น้ำ LED DC 18W จำนวน 4 ดวง (รวมกำลังไฟ 72W) ได้อย่างมีเสถียรภาพและปลอดภัยสูงสุด ตัวตู้ผลิตจากแผ่นเหล็กคุณภาพสูงพ่นเคลือบสีฝุ่นอุตสาหกรรมป้องกันสนิม (Indoor Switchboard Enclosure) พร้อมรางวายดักท์เก็บสายไฟอย่างเป็นระเบียบ มั่นใจในความปลอดภัยด้วย เซอร์กิตเบรกเกอร์เมน 2P MCB, อุปกรณ์ดิจิทัลโพรเทกชันรีเลย์ (Digital Voltage Protection Relay) หน้าจอ LED แสดงผลแรงดันไฟฟ้าแบบเรียลไทม์พร้อมระบบตัดไฟตก-ไฟเกินอัตโนมัติ, มอเตอร์สตาร์ทเตอร์ แมกเนติกคอนแทกเตอร์และโอเวอร์โหลดรีเลย์ MITSUBISHI พิกัดกระแสตรงขนาดมอเตอร์ปั๊ม 2.0 แรงม้า ป้องกันมอเตอร์ไหม้ฉับไว, สวิตชิ่งเพาเวอร์ซัพพลาย (Switching Power Supply 12VDC) ชนิดรังผึ้งระบายความร้อนสูง แปลงแรงดันไฟ 220VAC เป็นแรงดันไฟฟ้ากระแสตรงต่ำ 12VDC ปลอดภัยต่อผู้ใช้งานในสระว่ายน้ำ 100% พร้อมระบบควบคุมอัตโนมัติด้วย ทามเมอร์สวิตช์ 24 ชม. จำนวน 2 ชุดแยกอิสระ (TIMER PUMP 1 และ TIMER LIGHT) และแถบเทอร์มินอลบล็อกเชื่อมต่อสายไฟ 15 ช่อง มาร์กกิ้งระบุตำแหน่งชัดเจน สะดวกต่อการติดตั้งและบำรุงรักษา

จุดเด่นและขีดความสามารถของตู้คอนโทรลสระว่ายน้ำ Control-2

คุมปั๊ม 2.0 HP สตาร์ทเตอร์ MITSUBISHI

ติดตั้งชุดแมกเนติกคอนแทกเตอร์และโอเวอร์โหลดรีเลย์ MITSUBISHI พิกัดแอมป์ตรงขนาดมอเตอร์ปั๊ม 2.0 แรงม้า ตัดวงจรอัตโนมัติเมื่อกระแสเกิน ป้องกันปัญหามอเตอร์ปั๊มกรองไหม้ได้อย่างเด็ดขาด

เพาเวอร์ซัพพลาย 12VDC ไฟ 18W × 4 ดวง

ติดตั้ง Switching Power Supply 12V DC ชนิดโครงรังผึ้งระบายความร้อนได้รวดเร็ว จ่ายกระแสไฟฟ้าเรียบนิ่ง ขับหลอดไฟ LED DC 18W จำนวน 4 ดวง (รวม 72W) ปลอดภัยต่อสระว่ายน้ำ

ทามเมอร์คู่ (TIMER PUMP 1 • TIMER LIGHT)

แยกตั้งเวลาอิสระ 2 ช่องทางด้วยทามเมอร์สวิตช์ 24 ชม. ตัวแรกควบคุมรอบเวลาการกรองน้ำของปั๊ม 2.0HP และตัวที่สองควบคุมเวลาเปิด-ปิดไฟสระว่ายน้ำอัตโนมัติตามช่วงเวลาค่ำคืน

ดิจิทัลโพรเทกชัน ป้องกันไฟตก-ไฟเกิน

ติดตั้งดิจิทัลโพรเทกชันรีเลย์พร้อมจอ LED สีแดง แสดงค่าแรงดันไฟ 220V และตรวจจับความผิดปกติของแรงดัน สั่งตัดวงจรทันทีเมื่อไฟตกหรือไฟเกิน ปกป้องอุปกรณ์ไฟฟ้าทั้งระบบ

ตารางถอดรายการอุปกรณ์ประกอบตู้คอนโทรลจริง (BOM Specification - Control-2)

ถอดรหัสจากอุปกรณ์ตู้จริง 10 รายการ
ลำดับรายการอุปกรณ์และรายละเอียดทางวิศวกรรม (Item Specification)จำนวน (Qty)
1ตู้สวิตช์บอร์ดเหล็กมาตรฐานเคลือบสีฝุ่นอุตสาหกรรม (Indoor Enclosure) พร้อมรางวายดักท์ Wireduct เก็บสายไฟ1 ตู้
2เซอร์กิตเบรกเกอร์เมน Miniature Circuit Breaker (MCB) 2P ป้องกันกระแสโหลดเกินและไฟฟ้าลัดวงจร1 ตัว
3ดิจิทัลโพรเทกชันรีเลย์ (Digital Voltage Protection Relay) หน้าจอ LED สีแดง ตรวจวัดและตัดไฟตก-ไฟเกินอัตโนมัติ1 ตัว
4ทามเมอร์สวิตช์ตั้งเวลา 24 ชม. ตัวที่ 1 (TIMER PUMP 1) หน้าปัดกลม ควบคุมรอบเวลาทำงานของปั๊มกรอง 2.0HP1 ตัว
5ทามเมอร์สวิตช์ตั้งเวลา 24 ชม. ตัวที่ 2 (TIMER LIGHT) หน้าปัดกลม ควบคุมเวลาเปิด-ปิดไฟสระว่ายน้ำอัตโนมัติ1 ตัว
6ชุดมอเตอร์สตาร์ทเตอร์: แมกเนติกคอนแทกเตอร์ + โอเวอร์โหลดรีเลย์ MITSUBISHI ควบคุมและป้องกันปั๊ม 2.0 HP1 ชุด
7แมกเนติกคอนแทกเตอร์ MITSUBISHI ตัวที่ 2 สำหรับตัดต่อวงจรจ่ายไฟเข้าสวิตชิ่งเพาเวอร์ซัพพลายไฟสระ1 ตัว
8ฐานฟิวส์กระบอกเซฟตี้ RT18-32X พร้อมลูกฟิวส์เซรามิก ป้องกันวงจรคอนโทรลควบคุมการทำงาน1 ชุด
9สวิตชิ่งเพาเวอร์ซัพพลาย (Switching Power Supply 12V DC โครงรังผึ้ง) สำหรับจ่ายไฟหลอด LED DC 18W × 4 ดวง1 ตัว
10แถบเทอร์มินอลบล็อกเชื่อมต่อสายไฟ (Terminal Blocks 15 ช่อง) พร้อมมาร์กกิ้งระบุช่องต่อสายไฟเข้า-ออก และบาร์กราวด์1 ชุดแถบรวม

ข้อแนะนำการติดตั้งและระบบความปลอดภัยสำหรับตู้คอนโทรล Control-2

  • การต่อสายเข้าเทอร์มินอลบล็อก (1 - 15 ช่อง): ต่อสายเมนไฟเข้า 220VAC (L, N, PE) และต่อสายไฟมอเตอร์ปั๊ม 2.0HP รวมถึงสายจ่ายไฟกระแสตรง 12VDC ไปยังโคมไฟ LED ทั้ง 4 ดวงตามมาร์กกิ้งหมายเลขอย่างถูกต้อง โดยขันสกรูให้แน่นหนาเพื่อป้องกันการเกิดประกายไฟและความร้อนสะสม
  • การเชื่อมต่อขั้วบวก/ลบของไฟ LED DC 18W: ตรวจสอบขั้วบวก (+V) และขั้วลบ (-V) จากสวิตชิ่งเพาเวอร์ซัพพลาย 12V DC ให้ตรงกับขั้วสายของโคมไฟใต้น้ำ LED ทั้ง 4 ดวง โดยห้ามนำไฟ 220VAC ต่อตรงเข้าสู่โคมไฟใต้น้ำโดยเด็ดขาด
  • การตั้งเวลาทามเมอร์คู่ (TIMER PUMP 1 & TIMER LIGHT): ทามเมอร์ตัวแรกใช้สำหรับตั้งโปรแกรมเวลาการทำงานของปั๊มกรอง 2.0 HP (แนะนำ 6 - 8 ชม./วัน) และทามเมอร์ตัวที่สองใช้สำหรับตั้งเวลาเปิด-ปิดไฟสระว่ายน้ำตอนกลางคืนได้อย่างเป็นอิสระ
  • การปรับตั้งกระแสโอเวอร์โหลดรีเลย์ MITSUBISHI: ช่างผู้ติดตั้งควรตรวจสอบกระแสใช้งานจริง (Full Load Current) ของมอเตอร์ปั๊ม 2.0 HP ด้วยแคลมป์มิเตอร์ และปรับตั้งค่าแอมป์ที่ตัวโอเวอร์โหลดรีเลย์ให้สอดคล้องกับเนมเพลทของมอเตอร์เพื่อการตัดวงจรที่แม่นยำ
