Home > Pool Fitting > Astralpool Valve Upvc > Foot Valve upvc 4" Spring - Astralpool

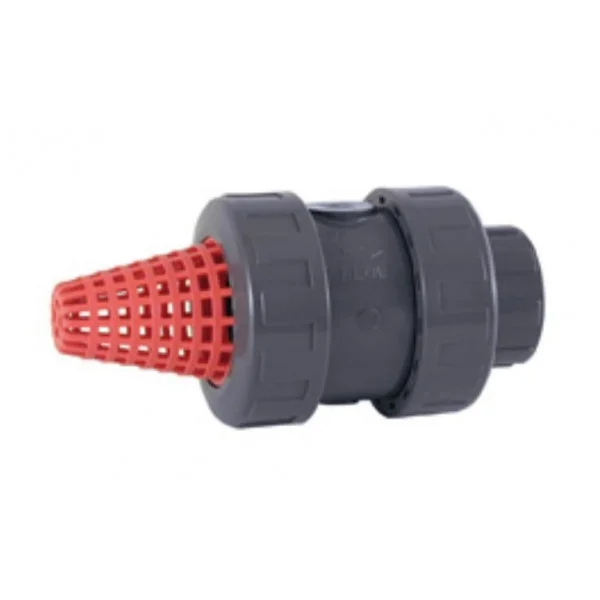

Foot Valve upvc 4" Spring - Astralpool - 1 View larger

Foot Valve upvc 4" Spring - Astralpool

Astralpool

09108

100985

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿3,392.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Astralpool
Type
 Foot Valve

Description

Foot Valve upvc 4" Astralpool

  • sizes: 4"
  • Materials: PVC-U
  • Seats: PE / PTFE
  • O-rings: EPDM / FPM

  • Standard: Metric-BSP, BSi, ASTM-NPT

Astralpool Cepex Spring Foot Valve 4.0 Inch Background
Astralpool ฟุตวาล์ว UPVC 4.0 นิ้ว แบบสปริง (09108) ASTRALPOOL SPAIN
ASTRALPOOL CEPEX VALVES TRUE UNION • SPRING FOOT VALVE • PN10 CODE: 09108 | REF: 05 66 910

Astralpool ฟุตวาล์ว UPVC 4.0" แบบสปริง รุ่น Standard True Union (Code: 09108)

ฟุตวาล์ว UPVC แบบสปริง (Spring Foot Valve / หัวกะโหลกดูดน้ำ) ขนาดใหญ่ประสิทธิภาพสูงจาก Astralpool (ผลิตโดย Cepex ประเทศสเปน) รหัสสินค้า 09108 (REF: 05 66 910) ขนาด 4.0 นิ้ว (4" / DN100) โครงสร้างผลิตจากพลาสติก PVC-U คุณภาพเกรดวิศวกรรม (Unplasticized Polyvinyl Chloride) ทนทานต่อแรงดันและการกัดกร่อนของสารเคมีสระว่ายน้ำทุกชนิด มาพร้อมระบบหน้าแปลนเกลียวคู่แบบ True Union ช่วยให้สามารถถอดตัวเรือนวาล์วออกจากระบบท่อเพื่อทำความสะอาดตะแกรงกรองเศษผงหรือตรวจเช็คชิ้นส่วนได้สะดวกรวดเร็วโดยไม่ต้องตัดต่อท่อใหม่ ทำหน้าที่กักเก็บน้ำเลี้ยงในท่อดูดขนาดใหญ่ไม่ให้ไหลย้อนกลับลงบ่อพัก ป้องกันปั๊มสูญเสียการล่อน้ำ (Loss of Prime) ขณะหยุดการทำงาน พร้อมตะแกรงกรองผงขนาดกว้างในตัว ป้องกันเศษใบไม้ กรวด หิน ทราย ไหลเข้าสู่ใบพัดปั๊มน้ำ กลไกปิดสนิทรวดเร็วด้วยสปริงสแตนเลสคุณภาพสูงร่วมกับประเก็นยางกันซึม EPDM ทนแรงดันใช้งานสูงสุดถึง 10 บาร์ (PN10 / 150 psi) รองรับการเชื่อมต่อแบบสวมท่อทากาว (Solvent Socket) ขนาดท่อ PVC 110 มม. (4 นิ้ว) ขนาดมิติโรงงาน: ความลึกบ่อสวม L = 61 มม., ความยาวรวม H = 367 มม., ความกว้างยูเนี่ยนน็อต E = 179 มม. เหมาะอย่างยิ่งสำหรับติดตั้งปลายท่อดูดของระบบหมุนเวียนสระว่ายน้ำขนาดใหญ่ ระบบสวนน้ำ บ่อเลี้ยงสัตว์น้ำ และงานสูบส่งน้ำอุตสาหกรรม

แบบแปลนมิติและตารางขนาดวิศวกรรม Astralpool (Cepex True Union Spring Foot Valve 4.0")

Cepex / Astralpool Spain • Dimensions Code 09108

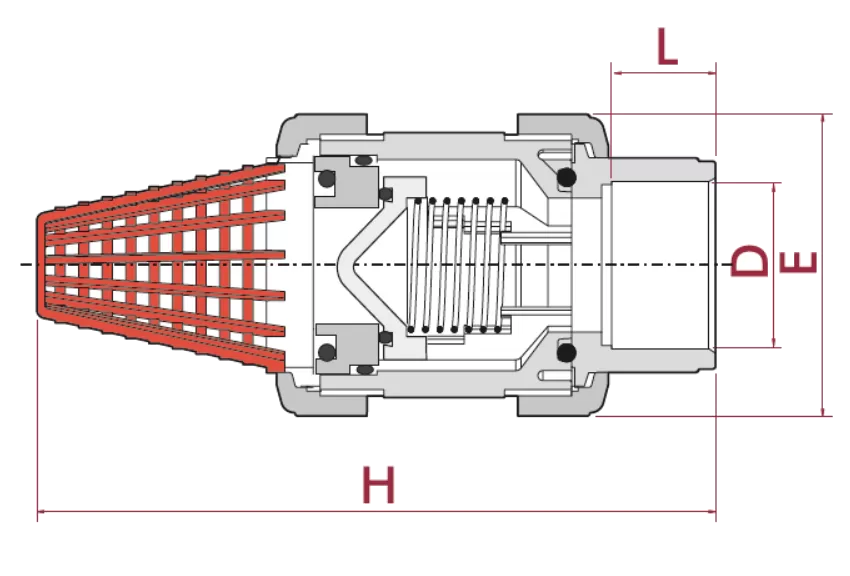

ภาพแบบแปลนมิติวิศวกรรม (Dimension Blueprint) 09108
แบบแปลนมิติวิศวกรรม ฟุตวาล์ว Astralpool Cepex True Union ขนาด 4 นิ้ว (D, DN, L, H, E)
D: 4 นิ้ว (110 มม.)
DN: 100 มม.
PN: 10 bar
L: 61 มม.
H: 367 มม.
E: 179 มม.
ตารางมิติและขนาดระบุฟุตวาล์วสปริง Astralpool Cepex (Dimension Data Table) *เลื่อนซ้าย-ขวาบนมือถือได้ (คอลัมน์ CODE ตรึงอยู่กับที่)
CODE (รหัสสินค้า)D (นิ้ว / Inch)DN (มม.)PN (bar)REF. (รหัสอ้างอิง)L (มม.)H (มม.)E (มม.)
091041½"401605 66 9053120294
09784 (09105)2"501605 66 90638239117
089972½"651005 66 07544306148
091073"801005 66 90851362179
09108 รุ่นนี้4"1001005 66 91061367179

จุดเด่นและประสิทธิภาพของฟุตวาล์วสปริง Astralpool 09108 (ขนาด 4.0 นิ้ว)

ตะแกรงดูดน้ำ Flow สูง

ช่องกรองพื้นที่หน้าตัดกว้างพิเศษ รองรับอัตราการไหลขนาดใหญ่สำหรับท่อ 4 นิ้ว ช่วยดักเศษใบไม้และกรวดหินได้อย่างดีเยี่ยมโดยไม่ลดทอนแรงดูดของปั๊มน้ำ

สปริงสแตนเลส ปิดสนิทฉับไว

กลไกสปริงสแตนเลสสตีลมาตรฐานยุโรป กักเก็บมวลน้ำในท่อขนาดใหญ่ได้เต็มระบบทันทีที่ปิดปั๊ม ป้องกันปั๊มสูญเสียการล่อน้ำและลดปัญหา Water Hammer

ระบบ True Union ถอดล้างง่าย

ข้อต่อยูเนี่ยนถอดประกอบได้ทั้งหัวและท้าย ช่วยให้การถอดตะแกรงและตรวจเช็กลิ้นวาล์วทำได้สะดวกอย่างยิ่งโดยไม่ต้องเลื่อยตัดท่อเมนขนาด 110 มม.

UPVC หนาพิเศษ ทนแรงดัน 10 บาร์

ผลิตจากเม็ดพลาสติก PVC-U แท้มาตรฐานสากล ทนแรงดันระดับ PN10 ไม่ผุกร่อนจากคลอรีน น้ำเกลือ หรือสารเคมีปรับสภาพน้ำสระว่ายน้ำ 100%

ข้อแนะนำการติดตั้งและการดูแลรักษาฟุตวาล์วสปริง Astralpool 09108 (4.0 นิ้ว / ท่อ 110 มม.)

  • ระยะห่างในการติดตั้งปลายท่อดูด: เนื่องจากเป็นท่อดูดขนาดใหญ่ 4 นิ้ว ควรเว้นระยะปลายตะแกรงให้ห่างจากก้นบ่อพักหรือก้นถังเก็บน้ำอย่างน้อย 30–50 ซม. เพื่อป้องกันกระแสน้ำวนดูดตะกอนก้นบ่อ
  • ทิศทางการไหลของน้ำ (Flow Direction): ติดตั้งในแนวดิ่งเสมอ โดยให้น้ำไหลเข้าทางฝั่งตะแกรงกรองขึ้นสู่ระบบปั๊มตามแนวลูกศรแสดงทิศทางบนตัวเรือน
  • ขั้นตอนการประสานกาวท่อ 110 มม.: ทำความสะอาดคราบฝุ่นมันบริเวณบ่อสวม Socket (ลึก 61 มม.) และปลายท่อด้วย Cleaner ทากาวประสานท่อ PVC อย่างสม่ำเสมอ และทิ้งไว้ให้เซ็ตตัวเต็มที่ 24 ชม. ก่อนเปิดระบบทดสอบแรงดัน
  • การถอดล้างทำความสะอาด (True Union Maintenance): สามารถคลายน็อตยูเนี่ยนขนาดใหญ่ด้วยมือหรือสายรัดขันข้อต่อพลาสติก ยกตัวเรือนออกมาเคาะเศษตะกอนและฉีดล้างตะแกรงได้สะดวก
  • ข้อควรระวังในการขันยึด: ห้ามใช้คีมล็อกหรือประแจคอม้าเหล็กขันเกลียวยูเนี่ยนน็อตโดยตรง เพราะอาจทำให้เกลียวและตัวเรือนพลาสติกแตกร้าว
  • การหล่อลื่นซีลโอริง EPDM: ทาจาระบีซิลิโคนสังเคราะห์ 100% สำหรับสระว่ายน้ำ (Silicone O-ring Lube) บริเวณซีลยางทุกครั้งหลังการถอดล้าง เพื่อคงความยืดหยุ่นและป้องกันการรั่วซึมได้อย่างสมบูรณ์
