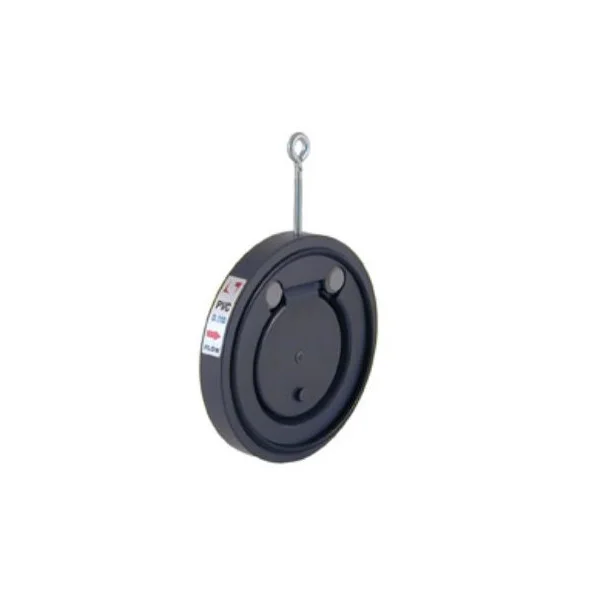

Check Valve 3" Astralpool With Out Flang (08985)
Astralpool08985
100987
New product
2026-12-31
Warning: Last items in stock!
Availability date:
>>สินค้าจัดส่งจาก กทม
>>ช่างบริการ/ติดตั้ง จาก กทม
Data sheet
Brand | Astralpool |
|---|---|
Type | Check Valve (Swing) |
Description
Check Valve 3" Astralpool With Flang
- sizes: 3"
- Materials: PVC-U
- Seats: PE / PTFE
- O-rings: EPDM / FPM
Standard: Metric-BSP, BSi, ASTM-NPT
Check Valve 3" Without Flange
วาล์วกันน้ำย้อนประสิทธิภาพสูงแบบไม่มีหน้าแปลนในชุด (Wafer Type) สำหรับติดตั้งประกบระหว่างหน้าแปลนท่อ D90 (3 นิ้ว) ในระบบหมุนเวียนสระว่ายน้ำและระบบกรองน้ำอุตสาหกรรม ทนแรงดันใช้งานได้ถึง 10 บาร์ (PN10) ประหยัดพื้นที่ ติดตั้งง่าย ไม่เป็นสนิม
จุดเด่นและคุณสมบัติทางวิศวกรรม
AstralPool Wafer Check Valve ถูกพัฒนามาโดยเฉพาะสำหรับระบบสระว่ายน้ำ เพื่อป้องกันค้อนน้ำ (Water Hammer) และการไหลย้อนกลับที่อาจทำความเสียหายต่อปั๊มน้ำ
ป้องกันปั๊มและระบบกรองเสียหาย
กลไกบานพับเปิด-ปิดสวิง ตอบสนองการไหลทางเดียวได้ฉับไว ช่วยตัดตอนแรงกระแทกจากน้ำไหลย้อนกลับขณะหยุดปั๊ม
การติดตั้งประกบหน้าแปลน (Wafer Style)
โครงสร้างบางเฉียบเพียง 20 มม. ติดตั้งคั่นกลางระหว่างหน้าแปลนมาตรฐานได้อย่างแนบสนิท ช่วยประหยัดพื้นที่ห้องเครื่อง
ทนต่อคลอรีนและเคมีบำบัดน้ำ
ผลิตจากโพลีเมอร์เกรดวิศวกรรมคุณภาพสูง พร้อมโอริงซีลทนทาน ไม่เกิดสนิม ต้านทานเกลือและสารเคมีทุกชนิด
ไดอะแกรมแสดงมิติสัดส่วน (Dimension Diagram)
ระยะมิติอ้างอิง A, B, C ตามมาตรฐาน AstralPool สำหรับรุ่นรหัส 08985 (D90 / 3")
ค่ามิติขนาดรุ่น D90 (รหัส #08985)
- A • เส้นผ่านศูนย์กลางภายนอก: 144 mm
- B • ความหนาตัววาล์ว: 20 mm
- C • เส้นผ่านศูนย์กลางช่องเปิดน้ำ: 52 mm
- DN • ขนาดท่อระบุ: DN 80 (3")
AstralPool Wafer Check Valve Dimension (A, B, C) - D90 (3")
| คุณสมบัติ (Parameter) | รายละเอียดสเปก (Specification Value) |
|---|---|
| แบรนด์สินค้า (Brand) | AstralPool (แบรนด์มาตรฐานระบบสระว่ายน้ำระดับสากล) |
| รหัสสินค้า (Product Code) | 08985 |
| รหัสอ้างอิงโรงงาน (Ref.) | 05 65 090 |
| ขนาดท่อภายนอก (D) | 90 mm (3 นิ้ว / 3") |
| ขนาดเส้นผ่านศูนย์กลางระบุ (DN) | DN 80 |
| แรงดันใช้งานสูงสุด (Nominal Pressure / PN) | PN 10 (10 Bar / ~145 PSI) |
| เส้นผ่านศูนย์กลางภายนอกตัวเรือน (A) | 144 mm |
| ความหนาตัวเรือนวาล์ว (B) | 20 mm |
| เส้นผ่านศูนย์กลางช่องผ่านน้ำ (C) | 52 mm |
| ลักษณะการติดตั้ง (Mounting Type) | Wafer Type ประกบเข้ากับหน้าแปลนท่อ (Without Flange / ไม่มีหน้าแปลนในชุด) |
| D (mm) | CODE | REF. | DN | PN | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|---|---|---|
| 75 (2½") | 08984 | 05 65 075 | 65 | 10 | 129 | 20 | 40 |
| 90 (3") • รุ่นนี้ | 08985 | 05 65 090 | 80 | 10 | 144 | 20 | 52 |
| 110 (4") | 08986 | 05 65 110 | 100 | 10 | 164 | 22 | 70 |
| 160 (6") | 08988 | 05 65 160 | 150 | 6 | 220 | 25 | 112 |
คำแนะนำสำหรับการติดตั้ง (รุ่นไม่มีหน้าแปลนในชุด)
ควรติดตั้งเช็ควาล์วตามทิศทางการไหลของน้ำที่ระบุบนตัวเรือน และจัดวางตำแหน่งระหว่างหน้าแปลนมาตรฐานขนาด 90 มม. (3 นิ้ว) ให้ขนานตรงกัน ตรวจสอบให้แน่ใจว่าซีลโอริงแนบสนิทอยู่ในร่องตัวเรือนก่อนทำการขันสลักเกลียว เพื่อให้วาล์วทำงานเปิด-ปิดได้อย่างราบรื่นและป้องกันการรั่วซึมได้ 100%
