Butterfly valve D.140 ( 5") - Astralpool
Astralpool02585
10011528
New product
2026-12-31
Out Stock
Warning: Last items in stock!
Availability date:
>>สินค้าจัดส่งจาก กทม
>>ช่างบริการ/ติดตั้ง จาก กทม
Data sheet
Width-inch | 25 |
|---|
Description

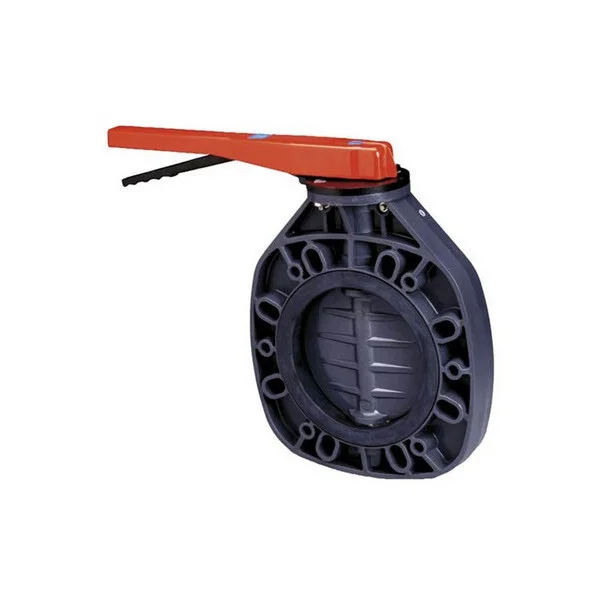

Butterfly valve D.140 Zinc plated steel shaft - 5"
วาล์วปีกผีเสื้อ ขนาด 5.0" รับแรงดัน 150 psi พร้อม Safety Locked
Butterfly Valve 5" (D140)
Zinc Plated Steel Shaft
วาล์วปีกผีเสื้อ UPVC ประสิทธิภาพสูงจาก AstralPool (ผลิตโดย Cepex ประเทศสเปน) รุ่น Classic Series สำหรับควบคุม เปิด-ปิด และหรี่ปรับอัตราการไหลของน้ำในระบบหมุนเวียนสระว่ายน้ำขนาดใหญ่ สวนน้ำ บ่อเพาะเลี้ยงสัตว์น้ำ และระบบท่อส่งน้ำอุตสาหกรรม มาพร้อมคันโยกควบคุมตำแหน่งขนาดใหญ่ยาว 350 มม. พร้อมระบบ Safety Lock ล็อกระดับได้อย่างมั่นคง แกนเพลาเหล็กกล้าชุบซิงค์กัลวาไนซ์ขนาดใหญ่ 20 มม. แข็งแกร่งทนแรงบิดสูง ทนแรงดันใช้งานได้ถึง 10 บาร์ (PN10 / 150 PSI) ติดตั้งแบบประกบหน้าแปลน 8 รู (Wafer Style) ประหยัดพื้นที่ห้องเครื่อง
จุดเด่นและคุณสมบัติทางวิศวกรรม AstralPool Classic Series (5")
วาล์วปีกผีเสื้อ UPVC แบรนด์ AstralPool ออกแบบเพื่อรองรับการเปิด-ปิด และการหรี่ควบคุมปริมาณน้ำได้อย่างละเอียด เหมาะกับท่อส่งน้ำหลักขนาด 5 นิ้วในระบบสระว่ายน้ำขนาดใหญ่ สวนน้ำ และงานวิศวกรรมระบบน้ำอุตสาหกรรม
คันโยกยาว 350 mm พร้อม Safety Lock
ด้ามโยกยาวพิเศษ 350 มม. ผ่อนแรงในการเปิด-ปิดท่อขนาด 5 นิ้ว พร้อมแผ่นฟันปลาล็อกระดับตำแหน่งอย่างแม่นยำ ป้องกันการเลื่อนตำแหน่งจากแรงดันน้ำ
แกนเพลา Zinc Plated Steel 20 mm
แกนเหล็กกล้าชุบซิงค์กัลวาไนซ์ขนาดใหญ่ 20 มม. แข็งแกร่ง รองรับแรงบิด (Torque) มหาศาล ไม่คดงอหรือรูดง่ายเมื่อเปิด-ปิดระยะยาว
ซีล EPDM & ลิ้นวาล์ว PVC-U
ยางซีลขอบวาล์ว EPDM เกรดพรีเมียม ปิดน้ำสนิท 100% ไม่รั่วซึม ทนต่อคลอรีน น้ำเกลือ และเคมีภัณฑ์สระว่ายน้ำ
ฐานบนมาตรฐาน ISO 5211 (F07)
หน้าแปลนด้านบนมีระยะ PCD 70 mm และแกนสี่เหลี่ยม 20 mm รองรับการติดตั้งหัวขับไฟฟ้าหรือหัวขับลมได้ทันที
ไดอะแกรมแสดงมิติสัดส่วนวิศวกรรม (Engineering Blueprint D140 / 5")
ระยะมิติระบุ A, B, C, E, F, G, H, K, L, M, N, S ตามมาตรฐานโรงงาน AstralPool / Cepex Spain
สรุปค่ามิติขนาดรุ่น D140 (รหัส #02585)
- A • ความสูงรวมตัวเรือน: 297 mm
- B • ความกว้างตัวเรือนวาล์ว: 250 mm
- C • ระยะกึ่งกลางถึงฐานแปลน: 172 mm
- H • ความหนาวาล์ว (Face to Face): 66 mm
- L • ความยาวคันโยก (Handle): 350 mm
- K • PCD รูร้อยน็อตหน้าแปลน: 190 / 210 mm
- S • แกนเพลาสี่เหลี่ยม: 20 mm (□)
- Holes / F • รูร้อยสลักเกลียว: 8 รู (Ø 18 mm)
AstralPool Cepex Blueprint & Specification (1400×2000px Vertical)
แสดง 1. แปลนมิติขนาดวิศวกรรม (Dimension) และ 2. ข้อมูลจำเพาะทางเทคนิค (Specification) ในแนวตั้งความละเอียดสูง| คุณสมบัติ (Parameter) | รายละเอียดสเปก (Specification Value) |
|---|---|
| แบรนด์สินค้า (Brand) | AstralPool (ผลิตโดย Cepex ประเทศสเปน • Fluidra Group) |
| รหัสสินค้า (Product Code) | 02585 |
| รหัสอ้างอิงโรงงาน (Ref.) | 05 67 140 |
| ขนาดท่อภายนอก (D) | D125 - 140 mm (5 นิ้ว / 5") |
| ขนาดเส้นผ่านศูนย์กลางระบุ (DN) | DN 125 |
| แรงดันใช้งานสูงสุด (Working Pressure) | PN 10 (10 Bar / 150 PSI) |
| วัสดุแกนเพลา (Shaft Material) | Zinc Plated Steel (เหล็กกล้าชุบซิงค์กัลวาไนซ์กันสนิม • ขนาดแกน 20 mm) |
| วัสดุตัวเรือนและแผ่นลิ้น (Body & Disc) | PVC-U คุณภาพสูง ทนการกัดกร่อนของสารเคมีและคลอรีน |
| วัสดุยางซีลกันซึม (Liner / Gasket) | ยาง EPDM คุณภาพสูง ยืดหยุ่นทนทาน ปิดกั้นน้ำสนิท 100% |
| ระบบควบคุมและด้ามจับ (Handle / Actuator) | ด้ามโยกยาวพิเศษ 350 มม. พร้อมระบบล็อกตำแหน่งนิรภัย (Lever Handle with Safety Lock) |
| ลักษณะการติดตั้ง (Mounting Type) | Wafer Type สวมประกบระหว่างหน้าแปลนมาตรฐาน 8 รู (DIN, ANSI, BS, JIS) |
| D (mm) | inch | DN | A | B | C | E | F | G | H | K | L | M | N | S (□) | holes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63-75 | 2½" | 65 | 192 | 165 | 110 | 27 | 18 | 104 | 48 | 125/145 | 228 | 70 | 9 | 10 | 4 |
| 90 | 3" | 80 | 227 | 200 | 126 | 27 | 18 | 104 | 53 | 160/169 | 263 | 70 | 9 | 12 | 8 |
| 110 | 4" | 100 | 271 | 229 | 156 | 30 | 18 | 104 | 60 | 180/190 | 263 | 70 | 9 | 16 | 8 |
| 125-140 • รุ่นนี้ | 5" | 125 | 297 | 250 | 172 | 30 | 18 | 104 | 66 | 190/210 | 350 | 70 | 9 | 20 | 8 |
| 160 | 6" | 150 | 327 | 285 | 185 | 30 | 22 | 104 | 72 | 240 | 350 | 70 | 9 | 20 | 8 |
| 200-225 | 8" | 200 | 400 | 340 | 230 | 30 | 22 | 136 | 73 | 270/295 | 390 | 102 | 11 | 26 | 8 |
คำแนะนำการติดตั้งและการใช้งานวาล์วปีกผีเสื้อ (Wafer Type Butterfly Valve 5")
- การเปิดลิ้นวาล์วขณะติดตั้ง: ควรเปิดแผ่นลิ้นวาล์วไว้ประมาณ 10–15 องศาขณะทำการสอดตัวเรือนวาล์วเข้าประกบระหว่างหน้าแปลนท่อ เพื่อป้องกันไม่ให้ขอบแผ่นลิ้นกดทับหรือเบียดกับหน้าแปลนท่อจนเกิดความเสียหาย
- ไม่ต้องใช้ปะเก็นเสริม: ตัวเรือนวาล์วมาพร้อมยางบ่ารองซีล EPDM ครอบคลุมทั้งสองด้าน ทำหน้าที่เป็นปะเก็นหน้าแปลนในตัว จึงไม่จำเป็นต้องใส่แผ่นปะเก็นยางเสริมเพิ่มเติม
- การขันสลักเกลียว 8 รู (Criss-Cross Pattern): ควรขันสลักเกลียวแบบสลับทะแยงมุมทีละน้อยอย่างสม่ำเสมอ เพื่อให้แรงบีบอัดลงบนหน้าแปลนทั้ง 8 จุดมีความสมดุลและป้องกันตัวเรือนบิดงอ
- การใช้งาน Safety Lock: เมื่อปรับตั้งอัตราการไหลได้ระดับที่ต้องการ ให้ตรวจสอบว่าสลักล็อกตำแหน่งของคันโยกลงล็อกในร่องฟันปลาเรียบร้อย เพื่อป้องกันไม่ให้แรงดันน้ำผลักให้ลิ้นวาล์วเคลื่อนตัว
