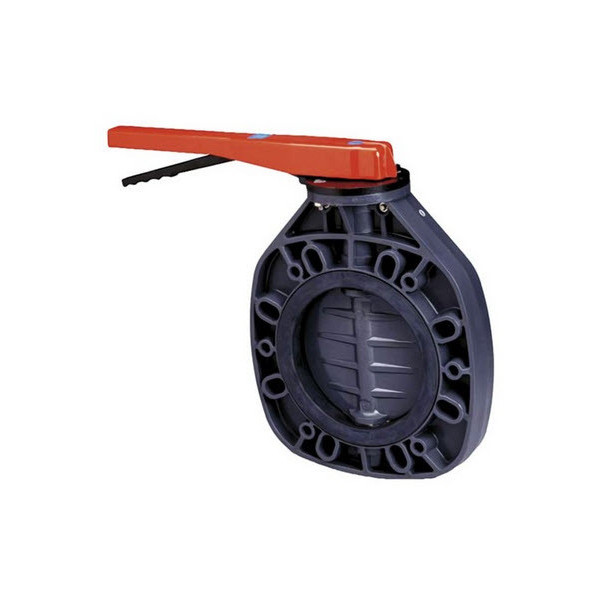

Butterfly valve D.110 Zinc plated steel shaft - 4" - Astralpool - 1 View larger

Butterfly valve D.110 Zinc plated steel shaft - 4" - Astralpool

Astralpool

02583

10011527

New product

2026-12-31

Out Stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿4,485.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Width-inch
 25

Description

Butterfly valve D.110 Zinc plated steel shaft - 4"

วาล์วปีกผีเสื้อ ขนาด 3.0" รับแรงดัน 150 psi พร้อม Safety Locked

ASTRALPOOL • SPAIN QUALITY

Butterfly Valve 4" (D110)
Zinc Plated Steel Shaft

วาล์วปีกผีเสื้อ UPVC ขนาด 4" (D110 / DN100) แกนเหล็กชุบซิงค์ • รหัสสินค้า #02583

วาล์วปีกผีเสื้อ UPVC ประสิทธิภาพสูงจาก AstralPool (ผลิตโดย Cepex ประเทศสเปน) รุ่น Classic Series สำหรับควบคุม เปิด-ปิด และหรี่ปรับอัตราการไหลของน้ำในระบบหมุนเวียนสระว่ายน้ำขนาดใหญ่ ระบบสวนน้ำ บ่อเลี้ยงสัตว์น้ำ และระบบท่อส่งน้ำอุตสาหกรรม มาพร้อมคันโยกควบคุมตำแหน่งพร้อมระบบ Safety Lock ป้องกันการเลื่อนตำแหน่งจากแรงดันน้ำกระแทก แกนเพลาเหล็กกล้าชุบซิงค์กัลวาไนซ์ขนาด 16 มม. แข็งแกร่งทนแรงบิดสูง ทนแรงดันใช้งานได้ถึง 10 บาร์ (PN10 / 150 PSI) ติดตั้งแบบประกบหน้าแปลน 8 รู (Wafer Style) สะดวกรวดเร็วและช่วยประหยัดพื้นที่ห้องเครื่อง

แรงดัน PN10 (150 PSI) ขนาด D110 mm (4") Ref. 05 67 110 Zinc Plated Shaft
ขนาดท่อใช้งาน
D110 (4")
DN 100 mm
พิกัดแรงดันสูงสุด
PN 10 Bar
150 PSI มาตรฐานยุโรป
แกนเพลาวาล์ว
Zinc Plated
เหล็กชุบซิงค์ 16 mm ทนแรงบิดสูง
ระบบควบคุมการไหล
Safety Lock
คันโยกล็อกตำแหน่งแม่นยำ

จุดเด่นและคุณสมบัติทางวิศวกรรม AstralPool Classic Series (4")

วาล์วปีกผีเสื้อ UPVC แบรนด์ AstralPool ออกแบบเพื่อรองรับการเปิด-ปิด และการหรี่ควบคุมปริมาณน้ำได้อย่างละเอียด เหมาะกับท่อส่งน้ำหลักขนาด 4 นิ้วในระบบสระว่ายน้ำขนาดใหญ่และงานวิศวกรรมระบบน้ำ

คันโยกยาว 263 mm พร้อม Safety Lock

ด้ามโยกยาว 263 มม. ผ่อนแรงในการเปิด-ปิด พร้อมแผ่นฟันปลาล็อกระดับตำแหน่งอย่างแม่นยำ ป้องกันการคลาดเคลื่อนจากแรงดันน้ำ

แกนเพลา Zinc Plated Steel 16 mm

แกนเหล็กกล้าชุบซิงค์กัลวาไนซ์ขนาดใหญ่ 16 มม. แข็งแกร่ง รองรับแรงบิด (Torque) สูง ไม่คดงอหรือรูดง่ายเมื่อเปิด-ปิดระยะยาว

ซีล EPDM & ลิ้นวาล์ว PVC-U

ยางซีลขอบวาล์ว EPDM เกรดพรีเมียม ปิดน้ำสนิท 100% ไม่รั่วซึม ทนต่อคลอรีน น้ำเกลือ และเคมีภัณฑ์สระว่ายน้ำ

ฐานบนมาตรฐาน ISO 5211 (F07)

หน้าแปลนด้านบนมีระยะ PCD 70 mm และแกนสี่เหลี่ยม 16 mm รองรับการติดตั้งหัวขับไฟฟ้าหรือหัวขับลมได้ทันที

ไดอะแกรมแสดงมิติสัดส่วนวิศวกรรม (Engineering Blueprint D110 / 4")

ระยะมิติระบุ A, B, C, E, F, G, H, K, L, M, N, S ตามมาตรฐานโรงงาน AstralPool / Cepex Spain

คลิกขยายรูปวาด (1400×2000px Dimension & Spec แนวตั้ง)
L = 263 mm (ความยาวด้ามโยก) M = 70 N = 9 ISO 5211 (F07) S = 16 ▢ G = 104 mm F = 18 DN 100 B = 229 mm (ความกว้างตัวเรือน) K = 180/190 (8 รู) E = 30 H = 60 mm C = 156 A = 271 mm คลิกดูรูปขยาย 1400×2000px

สรุปค่ามิติขนาดรุ่น D110 (รหัส #02583)

  • A • ความสูงรวมตัวเรือน: 271 mm
  • B • ความกว้างตัวเรือนวาล์ว: 229 mm
  • C • ระยะกึ่งกลางถึงฐานแปลน: 156 mm
  • H • ความหนาวาล์ว (Face to Face): 60 mm
  • L • ความยาวคันโยก (Handle): 263 mm
  • K • PCD รูร้อยน็อตหน้าแปลน: 180 / 190 mm
  • S • แกนเพลาสี่เหลี่ยม: 16 mm (□)
  • Holes / F • รูร้อยสลักเกลียว: 8 รู (Ø 18 mm)
ข้อมูลจำเพาะทางเทคนิค (Technical Specification)
MODEL #02583
คุณสมบัติ (Parameter)รายละเอียดสเปก (Specification Value)
แบรนด์สินค้า (Brand)AstralPool (ผลิตโดย Cepex ประเทศสเปน • Fluidra Group)
รหัสสินค้า (Product Code)02583
รหัสอ้างอิงโรงงาน (Ref.)05 67 110
ขนาดท่อภายนอก (D)D110 mm (4 นิ้ว / 4")
ขนาดเส้นผ่านศูนย์กลางระบุ (DN)DN 100
แรงดันใช้งานสูงสุด (Working Pressure)PN 10 (10 Bar / 150 PSI)
วัสดุแกนเพลา (Shaft Material)Zinc Plated Steel (เหล็กกล้าชุบซิงค์กัลวาไนซ์กันสนิม • ขนาดแกน 16 mm)
วัสดุตัวเรือนและแผ่นลิ้น (Body & Disc)PVC-U คุณภาพสูง ทนการกัดกร่อนของสารเคมีและคลอรีน
วัสดุยางซีลกันซึม (Liner / Gasket)ยาง EPDM คุณภาพสูง ยืดหยุ่นทนทาน ปิดกั้นน้ำสนิท 100%
ระบบควบคุมและด้ามจับ (Handle / Actuator)ด้ามโยกยาว 263 มม. พร้อมระบบล็อกตำแหน่งนิรภัย (Lever Handle with Safety Lock)
ลักษณะการติดตั้ง (Mounting Type)Wafer Type สวมประกบระหว่างหน้าแปลนมาตรฐาน 8 รู (DIN, ANSI, BS, JIS)
ตารางมิติและขนาดระบุวาล์วปีกผีเสื้อ AstralPool / Cepex (D63 - D225 Series)
(คอลัมน์ซ้ายสุดตรึงตำแหน่งเพื่อความสะดวกในการดูบนหน้าจอมือถือ)
DIMENSION CHART
D (mm)inchDNABCEFGHKLMNS (□)holes
63-752½"65192165110271810448125/145228709104
903"80227200126271810453160/169263709128
110 • รุ่นนี้4"100271229156301810460180/190263709168
125-1405"125297250172301810466190/210350709208
1606"150327285185302210472240350709208
200-2258"200400340230302213673270/29539010211268

คำแนะนำการติดตั้งและการใช้งานวาล์วปีกผีเสื้อ (Wafer Type Butterfly Valve 4")

  • การเปิดลิ้นวาล์วขณะติดตั้ง: ควรเปิดแผ่นลิ้นวาล์วไว้ประมาณ 10–15 องศาขณะทำการสอดตัวเรือนวาล์วเข้าประกบระหว่างหน้าแปลนท่อ เพื่อป้องกันไม่ให้ขอบแผ่นลิ้นกดทับหรือเบียดกับหน้าแปลนท่อจนเกิดความเสียหาย
  • ไม่ต้องใช้ปะเก็นเสริม: ตัวเรือนวาล์วมาพร้อมยางบ่ารองซีล EPDM ครอบคลุมทั้งสองด้าน ทำหน้าที่เป็นปะเก็นหน้าแปลนในตัว จึงไม่จำเป็นต้องใส่แผ่นปะเก็นยางเสริมเพิ่มเติม
  • การขันสลักเกลียว 8 รู (Criss-Cross Pattern): ควรขันสลักเกลียวแบบสลับทะแยงมุมทีละน้อยอย่างสม่ำเสมอ เพื่อให้แรงบีบอัดลงบนหน้าแปลนทั้ง 8 จุดมีความสมดุลและป้องกันตัวเรือนบิดงอ
  • การใช้งาน Safety Lock: เมื่อปรับตั้งอัตราการไหลได้ระดับที่ต้องการ ให้ตรวจสอบว่าสลักล็อกตำแหน่งของคันโยกลงล็อกในร่องฟันปลาเรียบร้อย เพื่อป้องกันไม่ให้แรงดันน้ำผลักให้ลิ้นวาล์วเคลื่อนตัว
