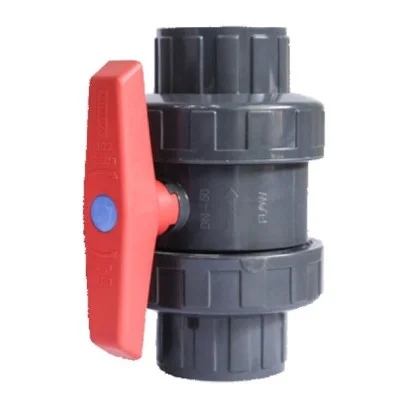

Astralpool บอลวาล์ว UPVC 3.0"
Astralpool09773
100838
New product
2026-12-31
Instock
>>สินค้าจัดส่งจาก กทม
>>ช่างบริการ/ติดตั้ง จาก กทม
Rating
Description
Astralpool บอลวาล์ว UPVC 3.0"
- sizes: 3.0"
- Materials: PVC-U
- Seats: PE / PTFE
- O-rings: EPDM / FPM
Standard: Metric-BSP, BSi, ASTM-NPT

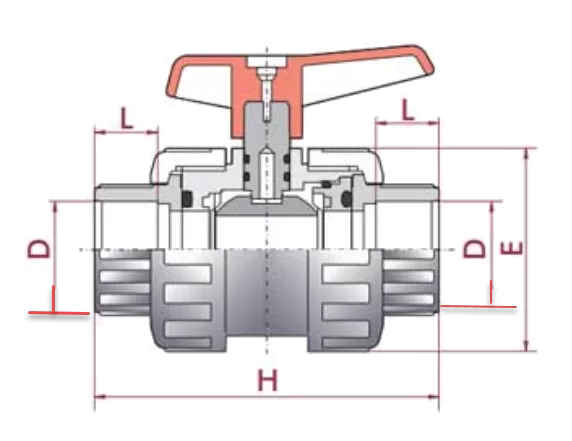

แบบแปลนมิติและตารางขนาดวิศวกรรมโรงงาน Astralpool (Cepex True Union Ball Valve 3.0")
มาตรฐานขนาด Cepex / Astralpool Spain • True Union ภาพแบบแปลนมิติขนาดวิศวกรรม (Dimension Blueprint) 09773
D: ขนาดท่อสวมใน (DN80 = 90 มม. / 3")
L: ระยะสวมท่อ (51 มม.)
H: ความยาวรวม (269 มม.)
E: ขนาดยูเนี่ยนน็อต (179 มม.)
ตารางมิติและขนาดระบุบอลวาล์ว Astralpool Cepex (Dimension Data Table) *เลื่อนซ้าย-ขวาบนมือถือได้
| CODE (รหัสสินค้า) | G (นิ้ว / Inch) | REF. (รหัสอ้างอิง) | DN (มม.) | PN (bar) | L (มม.) | H (มม.) | E (มม.) | CATEGORY (หมวดหมู่) |
|---|---|---|---|---|---|---|---|---|
| 09768 | 1/2" | 05 60 901 TH | 15 | 16 | 16 | 84 | 52 | B |
| 09769 | 3/4" | 05 60 902 TH | 20 | 16 | 19 | 108 | 62 | B |
| 09770 | 1" | 05 60 903 TH | 25 | 16 | 22 | 124 | 70 | A |
| 07270 | 1½" (1.5") | 05 60 905 TH | 40 | 16 | 31 | 162 | 101 | A |
| 09771 | 2" | 05 60 906 TH | 50 | 16 | 38 | 198 | 120 | A |
| 09772 | 2½" | 05 60 907 TH | 65 | 10 | 44 | 232 | 148 | A |
| 09773 รุ่นนี้ | 3" | 05 60 908 TH | 80 | 10 | 51 | 269 | 179 | A |
จุดเด่นและประสิทธิภาพของบอลวาล์ว Astralpool 09773 (3.0")
พลาสติก PVC-U ทนแรงดัน 10 บาร์
ตัวเรือนหล่อจาก PVC-U บริสุทธิ์ รองรับแรงดันได้สูงสุดถึง 10 บาร์ (PN10 / 150 PSI) ป้องกันการกัดกร่อนจากคลอรีน น้ำเกลือ และรังสี UV ได้อย่างสมบูรณ์
ระบบ True Union ถอดล้างง่าย
ออกแบบเกลียวยูเนี่ยนน็อตทั้งสองด้าน (Double Union) ช่วยให้ถอดตัวเรือนวาล์วออกมาบำรุงรักษาหรือเปลี่ยนอะไหล่ได้ง่ายโดยไม่ต้องตัดท่อ
กลไก Antiblock เปิด-ปิดลื่นไหล
เอกสิทธิ์เทคโนโลยี Antiblock System จาก Cepex ป้องกันปัญหาลูกบอลล็อคตายหรือฝืดเคือง ช่วยลดแรงบิด (Low operating torque) ขันง่ายด้วยมือเปล่า
ประเก็นยาง EPDM กันซึมเด็ดขาด
แผ่นรองลูกบอลผลิตจากพลาสติก PTFE ลดแรงเสียดทาน พร้อมโอริงกันซึมรอบแกนหมุนแบบ EPDM ทนทานต่อสารเคมีรุนแรง ป้องกันน้ำรั่วซึมได้ 100%
ข้อแนะนำการติดตั้งและการดูแลรักษาบอลวาล์ว Astralpool 09773 (3.0 นิ้ว)
- การติดตั้งด้วยน้ำยาประสานท่อ: ควรทำความสะอาดปลายท่อ PVC ขนาด 90 มม. (3 นิ้ว) และด้านในบ่อสวม Socket ด้วยน้ำยาทำความสะอาด (Cleaner/Primer) ก่อนทากาวประสานท่อ PVC ปล่อยให้กาวเซ็ตตัวอย่างน้อย 24 ชั่วโมงก่อนอัดแรงดันน้ำ
- การถอดประกอบวาล์ว (True Union Maintenance): เมื่อต้องการทำความสะอาด หรือเปลี่ยนชุดวาล์ว ให้ใช้มือหมุนคลายเกลียวยูเนี่ยนน็อตด้านซ้ายและขวาออก ก็สามารถยกตัวเรือนวาล์วตรงกลางออกมาได้ทันทีโดยไม่กระทบกับท่อหลัก
- การปรับตั้งความหนืดลูกบอล: หากพบว่าด้ามจับเริ่มหลวม หรือมีน้ำซึมจากหน้าสัมผัสภายใน สามารถใช้ประแจขันแหวนยึดซีลด้านใน (Seal-carrier) เพื่อปรับตั้งความแน่นหนาของลูกบอลให้เหมาะสมได้
- ข้อควรระวังในการใช้งาน: ด้ามจับออกแบบมาให้มีกลไก Antiblock ลดแรงบิดอยู่แล้ว ไม่ควรใช้คีมล็อกหรือประแจคอม้าขันด้ามจับหรือยูเนี่ยนน็อต เพราะอาจทำให้พลาสติกมีรอยแตกร้าว ควรใช้มือหมุนให้แน่นตึงมือเท่านั้น
- การหล่อลื่นประเก็นยาง: ทุกครั้งที่มีการถอดประกอบชิ้นส่วนวาล์ว แนะนำให้ทำความสะอาดและทาซิลิโคนหล่อลื่น (Silicone O-ring Lube) บางๆ บริเวณโอริง EPDM เพื่อยืดอายุการใช้งานและคงประสิทธิภาพการกันน้ำซึม
