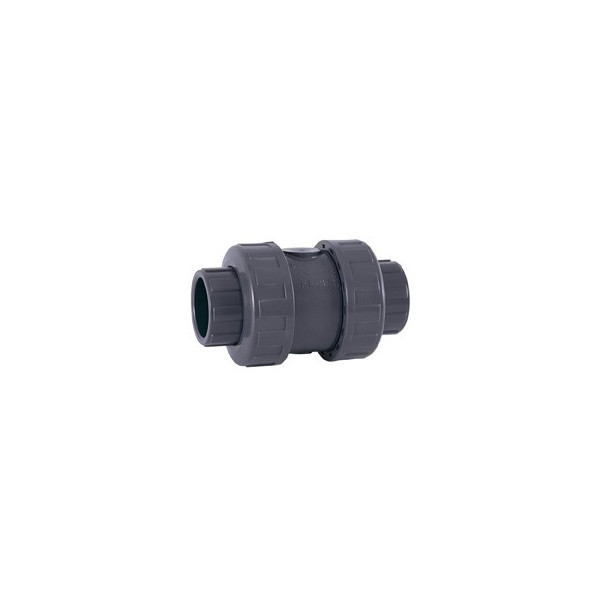

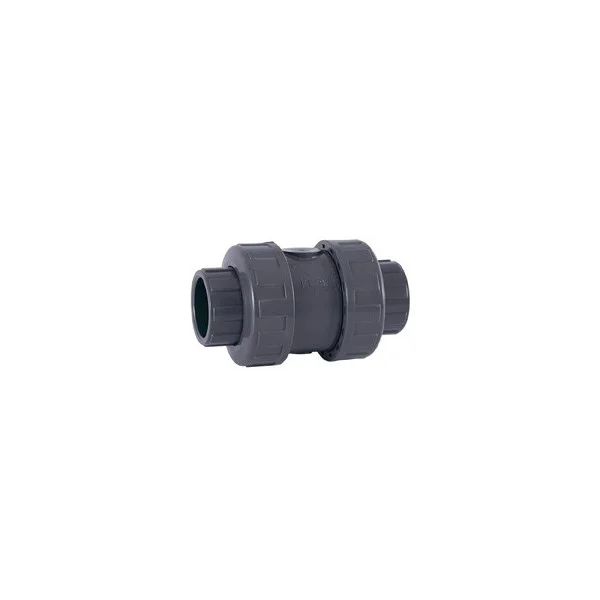

แบบแปลนมิติและตารางขนาดวิศวกรรมโรงงาน Astralpool (Cepex True Union Spring Check Valve 2-1/2")
มาตรฐานขนาด Cepex / Astralpool Spain • Spring Check Valve ภาพแบบแปลนมิติขนาดวิศวกรรม (Dimension Blueprint) 09791
D: 2-1/2" (75 มม.)
DN: 65 มม.
L: 44 มม.
H: 232 มม.
E: 148 มม.
ตารางมิติและขนาดระบุเช็ควาล์วสปริง Astralpool Cepex (Dimension Data Table) *เลื่อนซ้าย-ขวาบนมือถือได้
| CODE (รหัสสินค้า) | D (นิ้ว / Inch) | DN (มม.) | L (มม.) | H (มม.) | E (มม.) |
|---|---|---|---|---|---|
| 9789 | 1" | 25 | 22 | 119 | 70 |
| 9114 | 1-1/2" | 40 | 31 | 162 | 94 |
| 9790 | 2" | 50 | 38 | 192 | 117 |
| 9791 รุ่นนี้ | 2-1/2" | 65 | 44 | 232 | 148 |
| 9792 | 3" | 80 | 51 | 269 | 179 |
| 09118 | 4" | 80 | 61 | 279 | 179 |
จุดเด่นและประสิทธิภาพของเช็ควาล์วสปริง Astralpool 09791 (2-1/2")
สปริงสแตนเลส ป้องกันน้ำย้อนกลับ
กลไกสปริงสแตนเลสทนทานต่อการกัดกร่อนสูง ปิดกั้นน้ำไหลย้อนกลับทันทีเมื่อปั๊มหยุดทำงาน ลดแรงกระแทกค้อนน้ำ (Water Hammer) ได้อย่างมีประสิทธิภาพสูงสุด
ระบบ True Union ถอดล้างง่าย
ออกแบบเกลียวยูเนี่ยนน็อตทั้งสองด้าน (Double Union) ช่วยให้ถอดตัวเรือนวาล์วออกมาล้างทำความสะอาดเศษตะกอนหรือตรวจสภาพสปริงได้ง่ายโดยไม่ต้องตัดท่อ
โครงสร้าง PVC-U ทนแรงดัน 16 บาร์
ตัวเรือนหล่อจาก PVC-U หนาพิเศษ รองรับแรงดันได้สูงสุดถึง 16 บาร์ (PN16 / 240 PSI) ทนทานต่อคลอรีน น้ำเกลือ แสงแดด UV และเคมีสระว่ายน้ำเข้มข้น 100%
ประเก็นยาง EPDM กันซึมเด็ดขาด
หน้าสัมผัสและโอริงกันซึมผลิตจากยาง EPDM คุณภาพสูง ปิดสนิทไร้รอยรั่วซึม รองรับแรงดันน้ำย้อนกลับได้อย่างมีเสถียรภาพและปลอดภัย 100%
ข้อแนะนำการติดตั้งและการดูแลรักษาเช็ควาล์วสปริง Astralpool 09791 (2-1/2 นิ้ว)
- ทิศทางการไหลของน้ำ (Flow Direction): ตรวจสอบลูกศรแสดงทิศทางการไหลบนตัวเรือนวาล์วก่อนเชื่อมต่อท่อเสมอ ต้องให้น้ำไหลตามทิศทางลูกศร สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอน
- การติดตั้งด้วยน้ำยาประสานท่อ: ควรทำความสะอาดปลายท่อ PVC ขนาด 75 มม. (2-1/2 นิ้ว) และด้านในบ่อสวม Socket ด้วยน้ำยาทำความสะอาด (Cleaner/Primer) ก่อนทากาวประสานท่อ PVC ปล่อยให้กาวเซ็ตตัวอย่างน้อย 24 ชั่วโมงก่อนอัดแรงดันน้ำ
- ตำแหน่งติดตั้งที่แนะนำ: ควรติดตั้งไว้บริเวณท่อดูดหน้าปั๊มเพื่อช่วยกักเก็บน้ำเลี้ยงท่อดูด (ป้องกัน Loss of Prime) หรือติดตั้งก่อนเข้าเครื่องทำความร้อน (Heat Pump) และเครื่องผลิตคลอรีนจากเกลือ เพื่อป้องกันสารเคมีไหลย้อนเข้าสู่อุปกรณ์
- การถอดล้างทำความสะอาด (True Union Maintenance): สามารถใช้มือหมุนคลายเกลียวยูเนี่ยนน็อตทั้งสองด้านออกเพื่อยกตัวเรือนออกมาล้างเศษตะกอน หรือตรวจเช็คสภาพสปริงภายในได้ทันทีโดยไม่ต้องตัดท่อ
- ข้อควรระวังในการขันยึด: ควรใช้มือขันยูเนี่ยนน็อตให้แน่นตึงมือเท่านั้น ไม่ควรใช้ประแจคอม้าหรือคีมล็อกขัน เพราะอาจทำให้เกลียวพลาสติกแตกร้าวได้
- การหล่อลื่นประเก็นยาง: ทุกครั้งที่มีการถอดประกอบชิ้นส่วนวาล์ว แนะนำให้ทำความสะอาดและทาซิลิโคนหล่อลื่น (Silicone O-ring Lube) บางๆ บริเวณโอริง EPDM เพื่อยืดอายุการใช้งานและคงประสิทธิภาพการกันน้ำซึม
