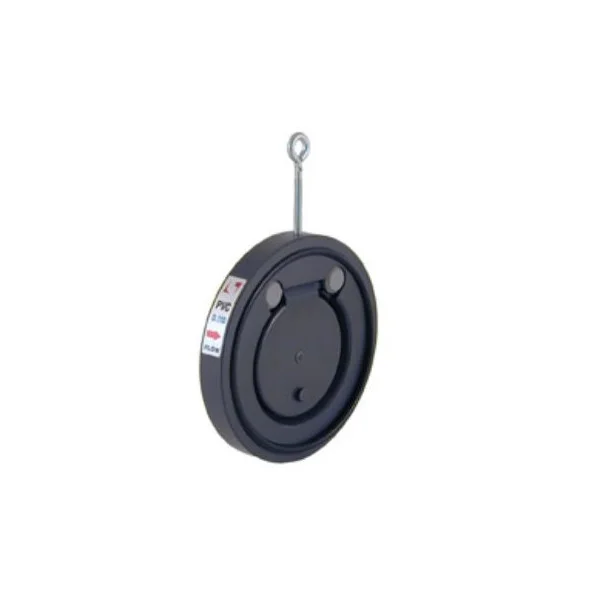

Check Valve 6" Astralpool With Out Flang
Astralpool08988
100989
New product
2026-12-31
Warning: Last items in stock!
Availability date:
>>สินค้าจัดส่งจาก กทม
>>ช่างบริการ/ติดตั้ง จาก กทม
Data sheet
Brand | Astralpool |
|---|---|
Type | Check Valve (Swing) |
Description
Check Valve 6" Astralpool With Flang
- sizes: 6"
- Materials: PVC-U
- Seats: PE / PTFE
- O-rings: EPDM / FPM
Standard: Metric-BSP, BSi, ASTM-NPT
Check Valve 6" Without Flange
วาล์วกันน้ำย้อนประสิทธิภาพสูงแบบไม่มีหน้าแปลนในชุด (Wafer Type) สำหรับติดตั้งประกบระหว่างหน้าแปลนท่อขนาดใหญ่ D160 (6 นิ้ว) ในระบบหมุนเวียนสระว่ายน้ำขนาดใหญ่ สระแข่งขัน สวนน้ำ และระบบกรองน้ำอุตสาหกรรม ทนแรงดันใช้งานได้ถึง 6 บาร์ (PN6) โครงสร้างแข็งแรงพิเศษ กะทัดรัด ประหยัดพื้นที่ ติดตั้งง่าย ไม่เป็นสนิม
จุดเด่นและคุณสมบัติทางวิศวกรรม
AstralPool Wafer Check Valve ถูกพัฒนามาโดยเฉพาะสำหรับระบบสระว่ายน้ำ เพื่อป้องกันค้อนน้ำ (Water Hammer) และการไหลย้อนกลับที่อาจทำความเสียหายต่อปั๊มน้ำ
ป้องกันปั๊มและระบบกรองเสียหาย
กลไกบานพับเปิด-ปิดสวิง ตอบสนองการไหลทางเดียวได้ฉับไว ช่วยตัดตอนแรงกระแทกจากน้ำไหลย้อนกลับขณะหยุดปั๊ม
การติดตั้งประกบหน้าแปลน (Wafer Style)
โครงสร้างบางเฉียบเพียง 25 มม. ติดตั้งคั่นกลางระหว่างหน้าแปลนมาตรฐานได้อย่างแนบสนิท ช่วยประหยัดพื้นที่ห้องเครื่อง
ทนต่อคลอรีนและเคมีบำบัดน้ำ
ผลิตจากโพลีเมอร์เกรดวิศวกรรมคุณภาพสูง พร้อมโอริงซีลทนทาน ไม่เกิดสนิม ต้านทานเกลือและสารเคมีทุกชนิด
ไดอะแกรมแสดงมิติสัดส่วน (Dimension Diagram)
ระยะมิติอ้างอิง A, B, C ตามมาตรฐาน AstralPool สำหรับรุ่นรหัส 08988 (D160 / 6")
ค่ามิติขนาดรุ่น D160 (รหัส #08988)
- A • เส้นผ่านศูนย์กลางภายนอก: 220 mm
- B • ความหนาตัววาล์ว: 25 mm
- C • เส้นผ่านศูนย์กลางช่องเปิดน้ำ: 112 mm
- DN • ขนาดท่อระบุ: DN 150 (6")
AstralPool Wafer Check Valve Dimension (A, B, C) - D160 (6")
| คุณสมบัติ (Parameter) | รายละเอียดสเปก (Specification Value) |
|---|---|
| แบรนด์สินค้า (Brand) | AstralPool (แบรนด์มาตรฐานระบบสระว่ายน้ำระดับสากล) |
| รหัสสินค้า (Product Code) | 08988 |
| รหัสอ้างอิงโรงงาน (Ref.) | 05 65 160 |
| ขนาดท่อภายนอก (D) | 160 mm (6 นิ้ว / 6") |
| ขนาดเส้นผ่านศูนย์กลางระบุ (DN) | DN 150 |
| แรงดันใช้งานสูงสุด (Nominal Pressure / PN) | PN 6 (6 Bar / ~87 PSI) |
| เส้นผ่านศูนย์กลางภายนอกตัวเรือน (A) | 220 mm |
| ความหนาตัวเรือนวาล์ว (B) | 25 mm |
| เส้นผ่านศูนย์กลางช่องผ่านน้ำ (C) | 112 mm |
| ลักษณะการติดตั้ง (Mounting Type) | Wafer Type ประกบเข้ากับหน้าแปลนท่อ (Without Flange / ไม่มีหน้าแปลนในชุด) |
| D (mm) | CODE | REF. | DN | PN | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|---|---|---|
| 75 (2½") | 08984 | 05 65 075 | 65 | 10 | 129 | 20 | 40 |
| 90 (3") | 08985 | 05 65 090 | 80 | 10 | 144 | 20 | 52 |
| 110 (4") | 08986 | 05 65 110 | 100 | 10 | 164 | 22 | 70 |
| 160 (6") • รุ่นนี้ | 08988 | 05 65 160 | 150 | 6 | 220 | 25 | 112 |
คำแนะนำสำหรับการติดตั้ง (รุ่นไม่มีหน้าแปลนในชุด)
ควรติดตั้งเช็ควาล์วตามทิศทางการไหลของน้ำที่ระบุบนตัวเรือน และจัดวางตำแหน่งระหว่างหน้าแปลนมาตรฐานขนาด 160 มม. (6 นิ้ว) ให้ขนานตรงกัน ตรวจสอบให้แน่ใจว่าซีลโอริงแนบสนิทอยู่ในร่องตัวเรือนก่อนทำการขันสลักเกลียว เพื่อให้วาล์วทำงานเปิด-ปิดได้อย่างราบรื่นและป้องกันการรั่วซึมได้ 100%
