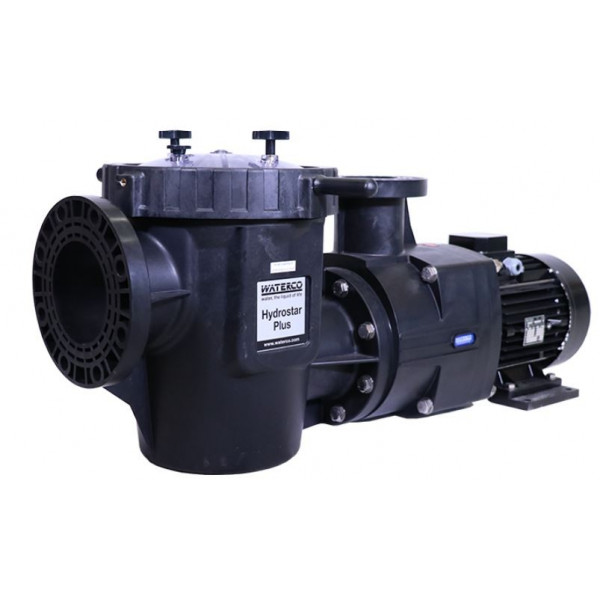

โครงสร้างภายนอกแข็งแกร่ง พร้อมตะกร้ากรองขนาดใหญ่ 16 ลิตร และหน้าแปลนดูด-ส่งมาตรฐานอุตสาหกรรม
คุณสมบัติเด่น (Key Features)
- มอเตอร์เกรดอุตสาหกรรม IP55: รองรับงานหนักต่อเนื่อง พร้อมเพลาสแตนเลสเกรด 431 ทนการสึกกร่อน
- ฝากรองใสโพลีคาร์บอเนต (Polycarbonate): มองเห็นเศษตะกอนภายในได้ชัดเจน ตรวจเช็กง่ายโดยไม่ต้องเปิดฝา
- ตะกร้ากรองจุสะใจ 16 ลิตร: ผลิตจาก Polypropylene ขึ้นรูปชิ้นเดียวไร้รอยต่อ ลดความถี่ในการถอดล้าง
- ตัวเรือนแก้วสังเคราะห์ทนรังสี UV: GF Polypropylene ป้องกันสนิมและทนเคมีสระว่ายน้ำทุกชนิดอย่างสมบูรณ์
- ใบพัด Noryl แบบปิด (Closed Impeller): ผสมใยแก้ว เพิ่มความทนทานต่อแรงเฉือนน้ำและให้เสถียรภาพสูงสุด
- ซีลเชิงกลคุณภาพสูง (Mechanical Seal): หน้าสัมผัส Carbon/Graphite สปริงสแตนเลส 316 ทนน้ำเกลือและคลอรีน
- วงแหวนล็อกฝาหมุนเปิดง่าย: ดีไซน์มือจับถนัดแรง พร้อมหมุดเดรนน้ำ (Drain Plug) ถ่ายระบบสะดวกก่อนเปิดซ่อม
1. กราฟสมรรถนะปั๊มน้ำ (Performance Chart)
Head (m) vs Flow Rate (lpm)สรุปช่วงการทำงาน (Operating Range):
- รุ่น 5.5kW: แรงส่งสูงสุด 21.8 ม. | โฟลว์สูงสุด ~1,950 ลิตร/นาที
- รุ่น 7.5kW: แรงส่งสูงสุด 23.2 ม. | โฟลว์สูงสุด ~2,600 ลิตร/นาที
- รุ่น 9.5kW: แรงส่งสูงสุด 24.0 ม. | โฟลว์สูงสุด ~2,700 ลิตร/นาที
- รุ่น 11kW: แรงส่งสูงสุด 24.2 ม. | โฟลว์สูงสุด ~2,800+ ลิตร/นาที
2. กราฟระดับเสียงขณะทำงาน (Sound Levels)
Sound Pressure (dBA) vs Flow Rate (lpm)
ข้อสังเกตระดับเสียง (Acoustic Evaluation):
- โหลดต่ำ/ช่วงสตาร์ท: ระดับเสียงอยู่ที่ ~78-79 dBA ในช่วงต้น (200-400 lpm)
- รุ่น 5.5kW ทำงานเงียบสุด: ลดลงเหลือเพียง ~68.5 dBA ที่จุดทำงาน 1,650 lpm
- รุ่น 7.5kW - 9.5kW: ทำงานคงที่เฉลี่ย 74-77 dBA และลดลงเหลือ ~72 dBA เมื่อโฟลว์สูง
- รุ่น 11kW: ให้กำลังขับดันสูงสุด ระดับเสียงเสถียรที่ 78.5-80 dBA
ตารางเปรียบเทียบค่าประสิทธิภาพและระดับเสียงตามรุ่น
ตรึงคอลัมน์ซ้ายสุดเพื่อความสะดวกในการเลื่อนดูข้อมูล| รุ่นมอเตอร์ (Model Power) | กำลังมอเตอร์ (Nominal HP) | แรงส่งสูงสุด Max Head (m) | อัตราไหลสูงสุด Max Flow (lpm) | อัตราไหลที่ Head 15m Flow @ 15m Head | ระดับเสียงเฉลี่ย Avg Sound (dBA) | ระดับเสียงต่ำสุด Min Noise (dBA) | ความเหมาะสมของงาน Application |
|---|---|---|---|---|---|---|---|
| 5.5 kW | 7.8 HP | 21.8 ม. | ~1,950 lpm | ~1,450 lpm | 73 - 75 dBA | 68.5 dBA (@1650 lpm) | สระว่ายน้ำพาณิชย์ขนาดกลาง |
| 7.5 kW | 11.1 HP | 23.2 ม. | ~2,600 lpm | ~2,150 lpm | 75 - 77 dBA | 72.2 dBA (@2500 lpm) | สระโอลิมปิก / ระบบสปาใหญ่ |
| 9.5 kW | 13.3 HP | 24.0 ม. | ~2,700 lpm | ~2,350 lpm | 76 - 78 dBA | 73.8 dBA (@2600 lpm) | สวนน้ำ / สระคลื่นเทียม |
| 11 kW | 15.3 HP | 24.2 ม. | ~2,800+ lpm | ~2,450 lpm | 78 - 80 dBA | 78.2 dBA (@2800 lpm) | สวนสนุกทางน้ำขนาดใหญ่พิเศษ |
ข้อมูลทางเทคนิคเชิงลึก (Technical Specifications)
สเปกไฟฟ้าและมอเตอร์มาตรฐานยุโรป| รหัสสินค้า Pump Code | รุ่น (Model) | กำลังไฟเข้า Input (kW) | กำลังมอเตอร์ Nominal (HP) | กระแสไฟ Amps (A) | เฟส Phases | แรงดันไฟฟ้า Volts (V) | น้ำหนัก Weight (kg) | ความยาวรวม Length (mm) | ขนาดเฟรม Motor Frame | ระดับการปกป้อง Rating | ความเร็วรอบ RPM |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2460750 | 5.5kW | 5.8 | 7.8 | 10.4 | 3 | 380 - 415 | 73 | 1,190 | 132 | IPX5 | 2,930 |
| 2461000 | 7.5kW | 8.3 | 11.1 | 14.6 | 3 | 380 - 415 | 75 | 1,190 | 132 | IPX5 | 2,940 |
| 2461250 | 9.5kW | 9.9 | 13.3 | 17.7 | 3 | 380 - 415 | 91 | 1,218 | 132 | IPX5 | 2,960 |
| 2461500 | 11kW | 11.4 | 15.3 | 20.3 | 3 | 380 - 415 | 92 | 1,218 | 132 | IPX5 | 2,940 |
1. มุมมองด้านหน้า (Front View)
มิติด้านหน้าและพอร์ตท่อดูดน้ำเข้า
ระยะสำคัญ:
• ความสูงรวม: 521.7 มม.• ระยะห่างแกนขาตั้ง: 200 มม.
• ทางน้ำเข้า: หน้าแปลน 6 นิ้ว ANSI
2. มุมมองด้านข้าง (Side View)
มิติตามยาวและระดับความสูงแนวท่อระยะสำคัญ:
• กึ่งกลางท่อส่งถึงหน้าแปลนดูด: 599 มม.• ความสูงกึ่งกลางท่อดูด: 285.3 มม.
• ความยาวรวม: 1,190 – 1,218 มม.
3. มุมมองด้านบน (Top View)
มิติความกว้างรวมมือจับและแนวระนาบ
ระยะสำคัญ:
• ความกว้างรวมมือจับล็อก: 603 มม.• ฝาปิดด้านบน: โพลีคาร์บอเนตใสทนแรงดัน
• แนวพอร์ตจ่ายน้ำออก: หน้าแปลน 4 นิ้ว JIS
รายการวัสดุและส่วนประกอบ (Material Specifications)
เทอร์โมพลาสติกเกรดวิศวกรรม ทนคลอรีน น้ำเกลือ และแสงแดดDiffuser ชุดกระจายน้ำ
GF Polypropylene
(โพลีโพรพีลีนผสมใยแก้ว)
Pump Body ตัวเรือนปั๊ม
GF Polypropylene
(ผสมใยแก้ว ทนรังสี UV)
Strainer Basket ตะกร้ากรองขยะ
Polypropylene
(ขึ้นรูปไร้รอยต่อ จุ 16 ลิตร)
Strainer Lid ฝาปิดตะกร้ากรอง
Polycarbonate
(โพลีคาร์บอเนตใสเหนียวพิเศษ)
Lock Ring วงแหวนล็อกฝา
GF Noryl
(โนริลผสมใยแก้ว พร้อมมือจับ)
ตารางมิติขนาดและการติดตั้งตามแต่ละรุ่น (Dimensions & Physical Data)
ตรึงคอลัมน์ซ้ายสุดเพื่อความสะดวกในการดูสเปกขนาดจริง| รุ่นมอเตอร์ (Model Power) | ความยาวรวม Total Length | ความสูงรวม Total Height | ความกว้างรวมมือจับ Width with Handles | ระยะแกนส่งถึงหน้าแปลน Center to Inlet | ความสูงกึ่งกลางท่อดูด Suction Height | ขนาดเฟรม Motor Frame | ขนาดพอร์ต เข้า × ออก Inlet × Outlet | น้ำหนักเครื่อง Weight (kg) |
|---|---|---|---|---|---|---|---|---|
| 5.5 kW (7.8 HP) | 1,190 มม. | 521.7 มม. | 603 มม. | 599 มม. | 285.3 มม. | 132 | 6" ANSI × 4" JIS | 73 กก. |
| 7.5 kW (11.1 HP) | 1,190 มม. | 521.7 มม. | 603 มม. | 599 มม. | 285.3 มม. | 132 | 6" ANSI × 4" JIS | 75 กก. |
| 9.5 kW (13.3 HP) | 1,218 มม. | 521.7 มม. | 603 มม. | 599 มม. | 285.3 มม. | 132 | 6" ANSI × 4" JIS | 91 กก. |
| 11 kW (15.3 HP) | 1,218 มม. | 521.7 มม. | 603 มม. | 599 มม. | 285.3 มม. | 132 | 6" ANSI × 4" JIS | 92 กก. |
