ขอบเขตการใช้งาน & โครงสร้างตัวเครื่อง
ลักษณะการใช้งาน (Field of Application)
ระบบหมุนเวียนน้ำในสระว่ายน้ำผ่านระบบกรองมาตรฐาน (Swimming pool water circulation through a filter system)
สามารถติดตั้งได้สูงสุด 3 เมตร ทั้งเหนือน้ำและใต้น้ำ (Max. 3 m above or below water level)
จุดเด่นทางวิศวกรรม (Design Features)

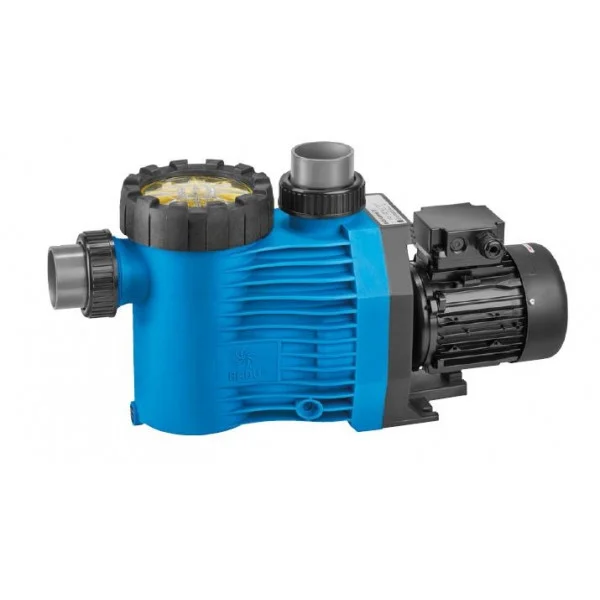

- ✔ Monoblock Pump: ออกแบบโครงสร้างชิ้นเดียวพร้อมตะกร้ากรองหยาบขนาดใหญ่ในตัว
- ✔ ความปลอดภัยสูง (Electrical Separation): แมคคานิคอลซีลแบบสูบลมสวมบนปลอกเพลาพลาสติก แกนมอเตอร์ไม่สัมผัสน้ำ ป้องกันกระแสไฟฟ้ารั่ว 100%
- ✔ ความจุตะกร้ากรองหยาบ: ประมาณ 3 ลิตร ดักเศษใบไม้และสิ่งสกปรกได้มาก
- ✔ ขนาดช่องตาข่าย: ช่องกรองละเอียดประมาณ 3.2 × 2.6 มม.
วัสดุที่ใช้ในการผลิต (Materials Used)
เสื้อปั๊ม (Pump casing) PP GF 30
โครงสร้างระหว่างกลาง (Intermediate housing) PP TV 40
ฝาครอบซีล (Gland housing) PP TV 40
ดรัมกระจายน้ำ (Diffuser) PA 66 GF 30 / PP GF 30
ใบพัดขับน้ำ (Impeller) PP GF 30
ตะกร้ากรองหยาบ (Strainer basket) PP
ฝาปิดด้านบนใส (Lid) PC, transparent / PA 66 GF 30
แมคคานิคอลซีล (Mechanical seal) Carbon / Ceramic / NBR
สกรูยึดโครงสร้าง (Screws) Stainless Steel
ข้อต่อยูเนี่ยน (Unions/glue sockets) ABS / PVC-U
ยางซีลกันซึม (Elastomers) NBR / Viton
กราฟแสดงประสิทธิภาพ (Performance Curve)
TÜV Rheinland / GS Markความสัมพันธ์ระหว่างแรงดันน้ำ Head H (m) และอัตราการไหล Flow Rate Q (m³/h)
คลิกขยายภาพ มิติและขนาดตัวเครื่อง (Dimensions)
หน่วยวัด: มิลลิเมตร (mm)ระยะการติดตั้งศูนย์กลางท่อดูด-จ่าย และขนาดภายนอกสำหรับการเตรียมหน้างาน
คลิกขยายภาพ
