ขอบเขตการใช้งาน (Field of application)
• การหมุนเวียนน้ำในระบบบำบัดสระว่ายน้ำผ่านถังกรอง
• สามารถติดตั้งปั๊มได้สูงสุด 3 เมตร ทั้งเหนือหรือต่ำกว่าระดับน้ำในสระ
การออกแบบ (Design)
• ตัวปั๊มโครงสร้างโมโนบล็อก (Monoblock) พร้อมถังกรองหยาบในตัว
• ซีลแมคคานิคอลแบบเบลโลว์ติดตั้งบนปลอกพลาสติกหุ้มเพลา แกนมอเตอร์/เพลาปั๊มไม่มีการสัมผัสกับน้ำโดยตรง ช่วยแยกฉนวนไฟฟ้าอย่างสมบูรณ์แบบเพื่อความปลอดภัยสูงสุด
ความจุถังกรอง (Strainer tank): ประมาณ 10 ลิตร
ขนาดตาข่ายตะกร้ากรอง (Mesh size): ประมาณ 3.4 × 3.2 มม.
* สำหรับข้อต่อท่อ PVC ทากาวของรุ่น BADU Resort 50 ถึง BADU Resort 110 โปรดดูหน้า 131
วัสดุชิ้นส่วนประกอบ (Materials used)
ตัวเรือนปั๊ม (Pump casing)PP GF 30
ตัวเรือนส่วนกลาง (Intermediate housing)PP TV 40
ตัวเรือนซีล (Gland housing)PP TV 40
ดิฟฟิวเซอร์ (Diffuser)PP GF 30
ใบพัด (Impeller)PPE GF 30 / PP GF 30
น็อตล็อกใบพัด (Impeller nut)PP GF 30
ตะกร้ากรองหยาบ (Strainer basket)PP
ฝาปิดถังกรอง (Lid)PC โปร่งใส / PA 66 GF 30
ข้อต่อทากาว (Glue socket)ABS
แมคคานิคอลซีล (Mechanical seal)คาร์บอน / เซรามิก / NBR
สกรูและน็อตยึด (Screws)สแตนเลส (Stainless steel)
ข้อมูลทางเทคนิคที่ความถี่ 50 Hz (Technical Data)
สเปกกำลังไฟและขนาดท่อของปั๊ม BADU Resort แต่ละขนาด
| ข้อมูลทางเทคนิคที่ 50 Hz | BADU Resort | 30 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 110 |
|---|---|---|---|---|---|---|---|---|---|---|
| ทางเข้า Sa / ทางออก Da d4) | - | 75 / 75 | 90 / 90 | 90 / 90 | 110 / 110 | 110 / 110 | 110 / 110 | 110 / 110 | 110 / 110 | 110 / 110 |
| ขนาดท่อ PVC แนะนำ เข้า/ออก d4) | - | 75 / 75 | 90 / 90 | 90 / 90 | 110 / 110 | 110 / 110 | 110 / 110 | 110 / 110 | 140 / 140 | 160 / 140 |
| กำลังไฟฟ้าเข้า P1 / ออก P21) (kW) | 3~ Y/Δ 400/230 V | 1.85 / 1.50 | 2.64 / 2.20 | 3.10 / 2.60 | 3.55 / 3.00 | -/- | 3.10 / 2.60 | 3.55 / 3.00 | -/- | -/- |
| กระแสไฟพิกัด (A) | 3~ Y/Δ 400/230 V | 3.20 / 5.55 | 4.60 / 8.00 | 5.50 / 9.50 | 6.20 / 10.70 | -/- | 5.50 / 9.50 | 6.20 / 10.70 | -/- | -/- |
| กำลังไฟฟ้าเข้า P1 / ออก P21) (kW) | 3~ Y/Δ 690/400 V | -/- | -/- | -/- | -/- | 4.66 / 4.00 | -/- | -/- | 4.66 / 4.00 | 6.35 / 5.50 |
| กระแสไฟพิกัด (A) | 3~ Y/Δ 690/400 V | -/- | -/- | -/- | -/- | 4.60 / 7.90 | -/- | -/- | 4.60 / 7.90 | 6.00 / 10.40 |
* สำหรับข้อมูลโดยละเอียดเกี่ยวกับการป้องกันมอเตอร์ โปรดดูคู่มือทางเทคนิคหน้า 141
ประสิทธิภาพการทำงาน (Performance Curves)
เส้นโค้งกราฟแสดงอัตราการไหล Q (m³/h) สัมพันธ์กับแรงดันน้ำรวม H (m)
รุ่นที่แสดงในกราฟ: Resort 30 Resort 40 Resort 45 Resort 50 Resort 55 Resort 60 Resort 70 Resort 80 Resort 110
มิติและระยะติดตั้ง (Dimensions)
แบบแปลนทางวิศวกรรมแสดงสัดส่วนโครงสร้างตัวเครื่องจริง
สามารถขอข้อมูลมิติขนาดโดยละเอียดเพิ่มเติม หรือดูได้ที่ badu.de
หมายเหตุประกอบการอ่านแบบแปลน:
ตัวเลขที่ระบุอยู่ในเครื่องหมายวงเล็บ เช่น (450) หรือ (590) เป็นขนาดเฉพาะสำหรับรุ่น BADU Resort 30 ถึง BADU Resort 45 เท่านั้น
| ตำแหน่งและมิติขนาด (Dimension Position) | รุ่น Resort 30 – 45 (ขนาดตามที่ระบุในวงเล็บ) | รุ่น Resort 50 – 110 (ขนาดมาตรฐานตัวเครื่อง) |
|---|---|---|
| ความยาวตัวเครื่องรวมสูงสุด (Length max.) | สูงสุด 905 มม. | สูงสุด 905 มม. |
| ความยาวส่วนหน้าถึงหน้าแปลนท่อน้ำออก | 450 มม. | 460 มม. |
| ระยะกึ่งกลางรูยึดฐานหน้า-หลัง | 590 มม. | 600 มม. |
| ความยาวฐานยึดรวม (Base length) | 600 มม. | 610 มม. |
| ความสูงกึ่งกลางท่อทางดูด (Sa) | 325 มม. | 325 มม. |
| ความสูงหน้าแปลนท่อทางส่ง (Da) | 459 มม. | 469 มม. |
| ความสูงศูนย์กลางเพลามอเตอร์ | 165 มม. | 165 มม. |
| ความสูงระดับตัวมอเตอร์ | 319 มม. | 319 มม. |
| ความสูงรวมตัวปั๊มน้ำ (Total Height) | 473 มม. | 473 มม. |
| ระยะเปิดยกฝากรองด้านบน (Lid clearance) | ~ 380 มม. | ~ 380 มม. |
| ระยะเว้นด้านหลังสำหรับระบายอากาศ/ซ่อมบำรุง | ~ 210 มม. | ~ 210 มม. |
| ความกว้างฐานยึดและระยะรูยึดน็อต (Foot width) | 160 / 180 / 200 / 315 มม. | 160 / 180 / 200 / 315 มม. |
รหัสสินค้าสำหรับการสั่งซื้อ (Article Information)
รายการรหัสสินค้า แรงดันไฟฟ้า และกำลังงานของปั๊มแต่ละรุ่น
| รหัสสินค้า (Article no) | รายละเอียด (Description) | แรงดันไฟฟ้า (Voltage) | กำลังไฟออก P2 |
|---|---|---|---|

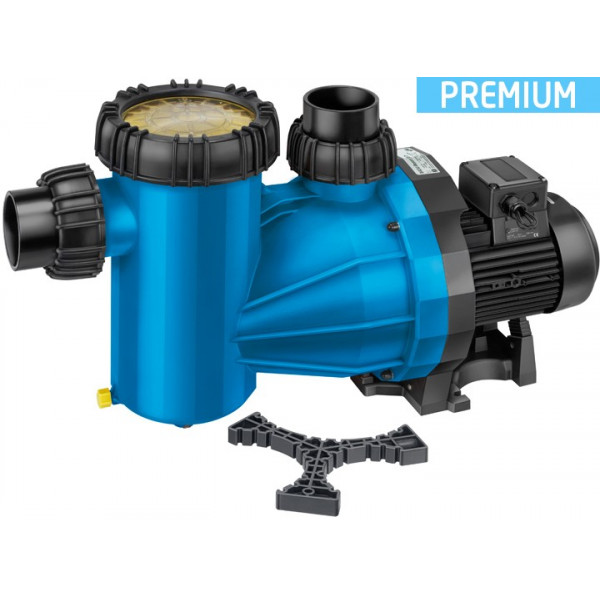

| 219.5708.037 | BADU Resort 70 | 3~ Y/Δ 400/230 V | 3.00 kW |
| 219.5808.037 | BADU Resort 80 | 3~ Y/Δ 690/400 V | 4.00 kW |
| 219.5118.037 | BADU Resort 110 | 3~ Y/Δ 690/400 V | 5.50 kW |
