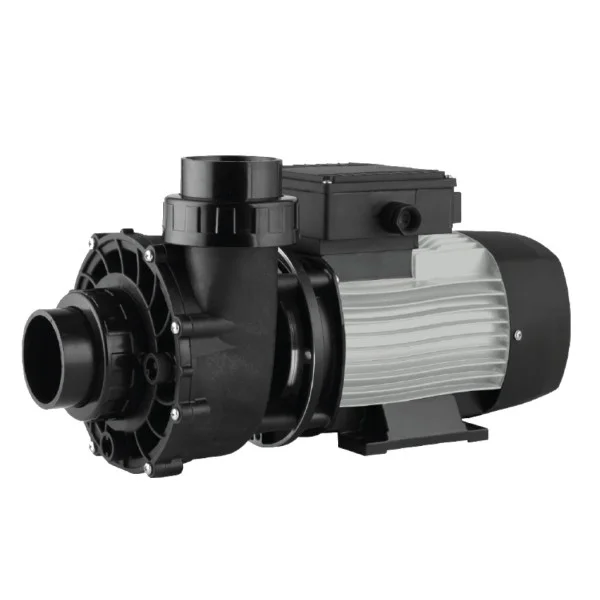

ระบบไฮดรอลิกสูง
High Hydraulic Outputพลาสติก Noryl ใยแก้ว
Fiberglass Reinforcedซีลทนทานสูง S/S 316
Ceramic Carbon / SS316มอเตอร์ IP55 ปลอดภัย
Overheat Thermal Protectedคุณสมบัติ (FEATURES)
- ✔ การออกแบบใบพัดและตัวเรือนจ่ายน้ำขั้นสูง ทำให้ระบบไฮดรอลิกทำงานได้อย่างเต็มประสิทธิภาพ
- ✔ ตัวเชื่อมต่อท่อ u-PVC แบบ Union เพื่อความสะดวก รวดเร็ว และง่ายดายในการติดตั้งและซ่อมบำรุง
- ✔ ตัวเรือนปั๊มขึ้นรูปด้วยเทอร์โมพลาสติกเกรดวิศวกรรม เสริมใยแก้ว แข็งแกร่งทนทาน ไร้สนิม
- ✔ ใบพัดผลิตจากพลาสติก Noryl เสริมใยแก้ว ทนต่อการเสียดสีและแรงดันน้ำสูง
- ✔ ชาร์ปซีล (Mechanical Seal) ผลิตจากคาร์บอนเซรามิก/กราไฟท์คุณภาพสูง พร้อมสปริงสแตนเลส S/S 316 ทนการกัดกร่อน
- ✔ มอเตอร์มาตรฐานการป้องกัน IP55 พร้อมพัดลมระบายความร้อนภายนอกมอเตอร์ เพื่อการทำงานต่อเนื่อง
- ✔ มีระบบป้องกันมอเตอร์เสียหายจากความร้อนสูงจนเกินไป (Thermal Protection) ในตัว
การนำไปใช้งาน (APPLICATIONS)
- ● สระว่ายน้ำทุกประเภท ทุกขนาด: เพิ่มแรงดันและการหมุนเวียนน้ำในระบบสระว่ายน้ำทั้งขนาดกลางและใหญ่
- ● สระว่ายน้ำที่มีระบบสปาในตัว: ขับเคลื่อนหัวเจ็ทสปา หัวนวดตัวที่ต้องการอัตราการไหลและแรงดันสูง
- ● ระบบน้ำพุ หรือน้ำตกประดับ: จ่ายน้ำสำหรับม่านน้ำตก หัวน้ำพุขนาดใหญ่ และวอเตอร์ฟีเจอร์
- ● ระบบว่ายน้ำทวนกระแส: สร้างกระแสน้ำสำหรับฝึกซ้อมว่ายน้ำทวนกระแส (Counter-Current Swimming)
รองรับทั้งไฟบ้าน 1 Phase (220V) และระบบไฟโรงงาน/อาคารพาณิชย์ 3 Phase (380-415V)
ข้อมูลทางเทคนิค (TECHNICAL INFO)
| รุ่น | รายละเอียด | กำลังไฟฟ้ามอเตอร์ | แรงดันไฟฟ้า (50 Hz) | ขนาดท่อ | อัตราการไหล (Flow Rate) | |
|---|---|---|---|---|---|---|
| ที่ระยะ 8 เมตร | ที่ระยะ 10 เมตร | |||||
| PS-JT-GBT150 | JESTMAX BOOSTER PUMP ขนาด 1.5 HP | 1.1 kW | 220V | 2" | 36.00 m³/h | 28.00 m³/h |
| PS-JT-GBT200 | JESTMAX BOOSTER PUMP ขนาด 2.0 HP | 1.5 kW | 220V | 2" | 42.00 m³/h | 36.50 m³/h |
| PS-JT-GBT300 | JESTMAX BOOSTER PUMP ขนาด 3.0 HP | 2.2 kW | 220V | 2" | 53.00 m³/h | 49.50 m³/h |
| PS-JT-GBT303 | JESTMAX BOOSTER PUMP ขนาด 3.0 HP (3 Phase) | 2.2 kW | 380-415V | 2" | 53.00 m³/h | 49.50 m³/h |
กราฟแสดงประสิทธิภาพ (PERFORMANCE)
คลิกที่ภาพเพื่อขยายดูกราฟความสัมพันธ์ระหว่าง Head และ Flow Rate สำหรับปั๊ม JESTA JESTMAX BOOSTER
ขนาดและมิติตัวเครื่อง (DIMENSIONS)
| รุ่น | Dimension (mm.) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | K | |
| PS-JT-GBT150 | 415 | 210 | 220 | 125 | 80 | 73 | 205 | 100 | 2" | 4-Ø10 |
| PS-JT-GBT200 | 415 | 210 | 220 | 125 | 80 | 73 | 205 | 100 | 2" | 4-Ø10 |
| PS-JT-GBT300 | 415 | 210 | 220 | 125 | 80 | 73 | 205 | 100 | 2" | 4-Ø10 |
| PS-JT-GBT303 | 415 | 210 | 220 | 125 | 80 | 73 | 205 | 100 | 2" | 4-Ø10 |
คลิกที่ภาพเพื่อขยายดูแผนผังระยะการติดตั้งและขนาดท่อ (mm.) อย่างแม่นยำ
