คุณสมบัติเด่นทางวิศวกรรม (Engineering Highlights)
ออกแบบตามมาตรฐานงานวิศวกรรมสระว่ายน้ำเชิงพาณิชย์ระดับสากล มุ่งเน้นความทนทานต่อแรงดันและการประหยัดพลังงาน

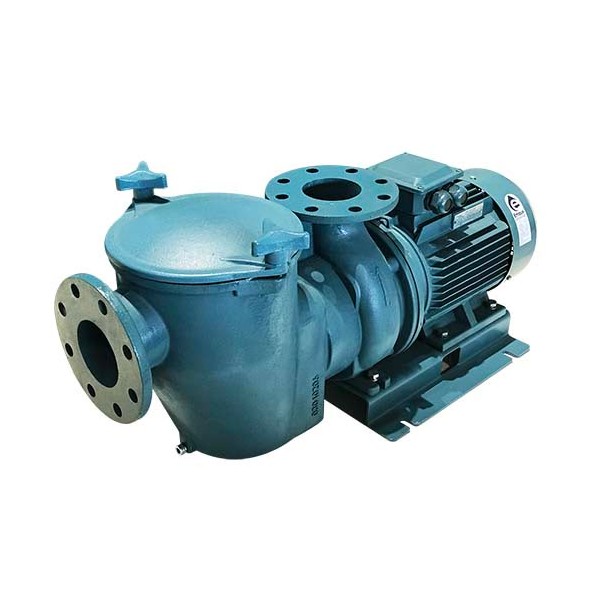

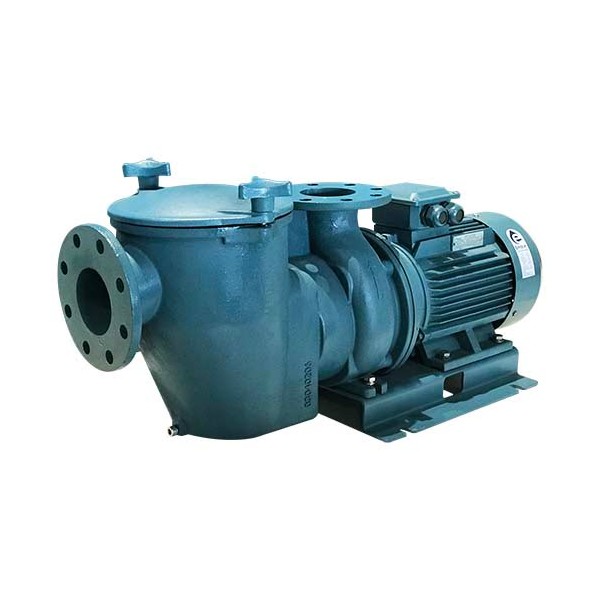

โครงสร้างเหล็กหล่อ แข็งแกร่งสูง
ตัวเรือนปั๊มผลิตจากเหล็กหล่อ (Cast Iron Body) เกรดอุตสาหกรรม ทนทานต่อการกัดกร่อน แรงกระแทก และแรงดันน้ำ ทดสอบแรงดันสูงสุดถึง 50 PSI (3.5 Bar)
ประสิทธิภาพไฮดรอลิกสูงถึง 89%
ใบพัดออกแบบพลศาสตร์ขั้นสูง มีให้เลือกทั้งแบบสแตนเลส AISI-304 และเหล็กหล่อ ให้ปริมาณน้ำมหาศาล ควบคู่กับการใช้พลังงานอย่างคุ้มค่า
ตะกร้ากรองสแตนเลส 304 ขนาด 5 ลิตร
ตะกร้าดักเศษใบไม้และตะกอนทำจาก Stainless Steel AISI-304 ความจุถึง 5 ลิตร ดักฝุ่นผงได้ปริมาณมาก ยืดรอบเวลาในการทำความสะอาด
มอเตอร์ Asynchronous 2-Pole
ระบบไฟฟ้า 3 เฟส (400V / 50Hz) มอเตอร์ฉนวน Class B ความเร็วรอบ 2,850 RPM ระบายความร้อนดีเยี่ยม ป้องกันน้ำระดับ IPX5 เพื่อความปลอดภัยสูงสุด
ตารางอัตราการไหลเทียบกับระยะส่ง (Head vs Flow Rate)
ข้อมูลสำหรับรุ่นใบพัดสแตนเลส AISI-304 (50Hz / 2850 RPM) แสดงอัตราการไหล (m³/h) ที่ระยะ Head ต่างๆ
| รุ่น (Model) | Input (kW) | Current (A) | Noise (dB) | 8 m | 10 m | 12 m | 14 m | 16 m | 18 m |
|---|---|---|---|---|---|---|---|---|---|
| SE5.5 | 4.70 | 7 | 72 | 83 m³/h | 75 m³/h | 70 m³/h | 60 m³/h | 45 m³/h | 25 m³/h |
| SE7.5 | 6.40 | 9 | 76 | 100 m³/h | 92 m³/h | 85 m³/h | 75 m³/h | 65 m³/h | 45 m³/h |
| SE10 | 8.60 | 14 | 75 | 135 m³/h | 130 m³/h | 120 m³/h | 112 m³/h | 95 m³/h | 80 m³/h |
| SE15 | 12.40 | 18 | 78 | 160 m³/h | 150 m³/h | 142 m³/h | 135 m³/h | 120 m³/h | 110 m³/h |
กราฟแสดงประสิทธิภาพการทำงาน (Technical Performance Curves)
กราฟความสัมพันธ์ระหว่าง Head (m / ft) กับอัตราการไหล Q (m³/h / LPM) ตามมาตรฐาน 50Hz, 2850 RPM (แตะหรือคลิกที่รูปเพื่อขยายภาพขนาดใหญ่)
ข้อมูลจำเพาะและมิติสัดส่วน (Specifications & Dimensions)
รหัสสินค้าแยกตามวัสดุใบพัด ขนาดท่อเข้า-ออก กำลังไฟฟ้า น้ำหนัก และมิติการติดตั้งภายนอก
| รุ่น (Model) | รหัส (Cast Iron) | รหัส (SS304) | ขนาดท่อ (Connection) | แรงม้า (HP) | กำลังออก (kW) | แรงดันไฟฟ้า (V) | น้ำหนัก (kg) | A (mm) | B (mm) | C (Flange) | D (Flange) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SE5.5 | 9021005 | 9021006 | 3" / 90 mm | 5.5 HP | 4.0 kW | 380 - 420 V | 95 kg | 860 | 415 | DN80 | DN80 |
| SE7.5 | 9021007 | 9021008 | 3" / 90 mm | 7.5 HP | 5.5 kW | 380 - 420 V | 100 kg | 860 | 415 | DN80 | DN80 |
| SE10 | 9021001 | 9021002 | 4" / 110 mm | 10 HP | 7.5 kW | 380 - 420 V | 118 kg | 915 | 445 | DN100 | DN100 |
| SE15 | 9021003 | 9021004 | 4" / 110 mm | 15 HP | 11.0 kW | 380 - 420 V | 130 kg | 945 | 445 | DN100 | DN100 |
แบบแปลนมิติและระยะการติดตั้ง (Engineering Dimension Drawings)
สัดส่วนความยาว (A), ความสูง (B), หน้าแปลนทางดูด (C), และหน้าแปลนทางจ่าย (D) กว้างฐานตะกร้า 335 mm (แตะหรือคลิกที่รูปเพื่อขยายแบบแปลน)
