แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Greenco 2RB 710-7AH26 Dimension & Performance Curves)

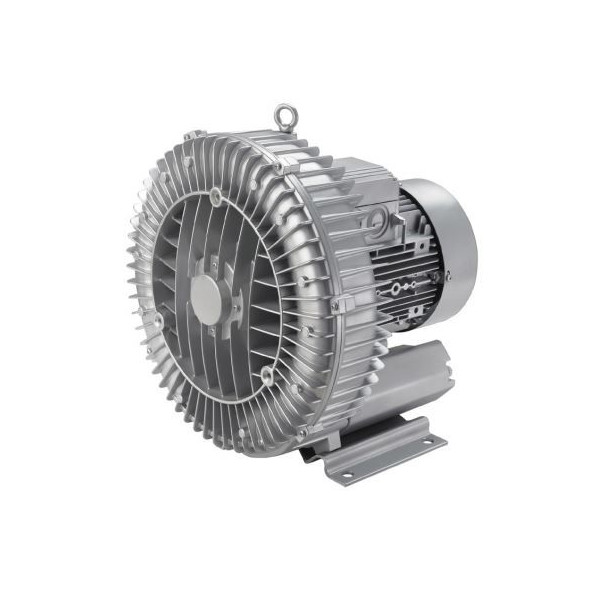

มิติตรงตามสเปก Greenco: L=409 mm • W=382 mm • H=384 mm • ท่อลมเข้า-ออกเกลียว 2.0" (G 2")จุดเด่นและประสิทธิภาพของเครื่องเติมอากาศ Greenco 2RB 710-7AH26 (4.0HP 380V)
มอเตอร์ 4.0HP 380V ลมแรง 318 m³/h
กำลังขับ 3.0 kW ระบบไฟ 3 เฟส 380V แรงดันเป่าสูงถึง 270 mbar รองรับการส่งลมลึกในระบบสปาและบ่อบำบัดน้ำเสียขนาดใหญ่ได้อย่างทรงพลังและมีเสถียรภาพ
กระแสลมสะอาด 100% Oil-Free
การหมุนบีบอัดอากาศแบบไร้การสัมผัส ไม่ต้องใช้น้ำมันหล่อลื่น ปลอดภัยต่อระบบนิเวศ สัตว์น้ำ และสุขอนามัยของผู้ใช้งานสระว่ายน้ำ
อลูมิเนียมหล่อ มอเตอร์ IP55 ทนทาน 24 ชม.
ผลิตด้วยอลูมิเนียมหล่อขึ้นรูปชิ้นเดียว ระบายความร้อนสะสมได้เร็ว มอเตอร์ Class F กันละอองน้ำและฝุ่น IP55 เปิดทำงานต่อเนื่อง 24/7 ได้อย่างมั่นใจ
ท่อเกลียว 2.0" (DN50) เสียงเงียบ 69 dB(A)
พอร์ตเกลียวในขนาดใหญ่ 2 นิ้ว ลมผ่านสะดวก พร้อม Silencer ซับเสียงคู่ภายในตัวเครื่อง ให้ระดับเสียงการทำงานเงียบ นุ่มนวล ไม่รบกวน
รายการอุปกรณ์เสริมและชิ้นส่วนประกอบระบบ (System Accessories & Protection)
| ประเภทอุปกรณ์ | รุ่น / รหัสชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main Blower ★ | 2RB 710-7AH26 | ริงโบลเวอร์ Greenco 4.0HP 380V 2" (ชิ้นนี้) | เครื่องกำเนิดแรงดันลมและสุญญากาศหลัก |
| Air Suction Filter | MF-16 (G 2.0") | ฟิลเตอร์กรองฝุ่นทางดูดลมเข้าขนาด 2.0 นิ้ว | ดักจับฝุ่นละอองก่อนเข้าห้องใบพัด ป้องกันใบพัดติดขัด |
| Pressure Relief Valve | RV-02 (G 2.0") | วาล์วระบายแรงดันเกินพิกัดขนาด 2.0 นิ้ว | ป้องกันมอเตอร์โอเวอร์โหลดเมื่อท่อทางออกอุดตัน |
| Check Valve | CV-50 (2.0") | เช็ควาล์วกันลม/น้ำไหลย้อนกลับ uPVC สปริงสแตนเลส | ป้องกันน้ำจากสปาหรือบ่อบำบัดไหลย้อนเข้าเครื่อง |
| Pressure Gauge | PG-0/400 mbar | เกจวัดแรงดันลมหน้าปัดสแตนเลส (0 - 400 mbar) | ตรวจเช็คแรงดันลมในการทำงานให้อยู่ในเกณฑ์ปลอดภัย |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเครื่อง Greenco 2RB 710-7AH26 (4.0HP 380V)
1. การเลือกจุดใช้งานที่เหมาะสมตามเส้นนำทาง (Recommended Operating Duty Point): เพื่อสมรรถนะการเป่าอากาศสูงสุดและช่วยยืดอายุการใช้งานของมอเตอร์ 3 เฟส 4.0HP ให้ยาวนานที่สุดสำหรับการเปิดทำงานต่อเนื่อง 24 ชม. แนะนำให้ควบคุมจุดทำงานของระบบให้อยู่ที่ประมาณ 190 m³/h ที่แรงดัน 180 mbar (ตามเส้นประสีแดงบนกราฟสมรรถนะ) ซึ่งเป็นจุดที่มีประสิทธิภาพทางชลศาสตร์สูงสุดและลดความร้อนสะสมของขดลวดมอเตอร์
2. การต่อระบบไฟฟ้า 3 เฟส 380V (3-Phase Wiring & Rotation Direction): เครื่องรุ่นนี้ใช้ไฟ 3 เฟส 380V (345-415V Y) กินกระแสพิกัด ~7.2A ต้องต่อผ่าน Magnetic Contactor ร่วมกับ Overload Relay ที่ปรับตั้งพิกัดแอมป์ถูกต้อง พร้อมติดตั้งสวิตช์ตรวจจับลำดับเฟส (Phase Protection Relay) และ ต้องตรวจสอบทิศทางการหมุนของใบพัดตามลูกศรบนตัวเครื่องเสมอ หากลมดูดไม่ออกให้สลับสายไฟคู่ใดคู่หนึ่ง
3. การติดตั้งฟิลเตอร์กรองอากาศทางเข้า (Inlet Air Filter G 2"): ต้องติดตั้งฟิลเตอร์กรองฝุ่นขนาด 2 นิ้ว ที่ช่องดูดลมเข้าเสมอ เพื่อป้องกันเศษฝุ่น เศษทราย หรือสิ่งแปลกปลอมหลุดเข้าไปในห้องใบพัด เพราะช่องว่าง (Clearance) ระหว่างใบพัดและตัวเรือนมีความละเอียดสูงมาก หากมีวัตถุหลุดเข้าไปจะทำให้ใบพัดติดขัดและมอเตอร์เสียหายทันที
4. การติดตั้งวาล์วระบายแรงดัน (Relief Valve Requirement): ในระบบที่มีโอกาสเกิดการอุดตันของหัวจ่ายลมใต้น้ำ หรือมีการติดตั้งวาล์วเปิด-ปิดปลายท่อ ต้องติดตั้ง Pressure Relief Valve ขนาด 2.0 นิ้ว เพื่อระบายลมทิ้งอัตโนมัติเมื่อแรงดันเกิน 250 - 270 mbar ป้องกันไม่ให้มอเตอร์ไหม้
5. การป้องกันน้ำไหลย้อนกลับในระบบสปาและบ่อน้ำ (Check Valve & Loop Piping): กรณีใช้งานกับระบบหัวเจ็ทสปาจากุซซี่ สระว่ายน้ำ หรือเติมอากาศใต้น้ำ ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำอย่างน้อย 60 - 80 ซม. (Air Loop) และติดตั้งเช็ควาล์ว (Check Valve 2") คุณภาพสูง เพื่อป้องกันไม่ให้น้ำไหลย้อนกลับเข้าห้องเครื่องในขณะหยุดทำงาน
