แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Greenco 2RB 510-7AA21 2.0HP Dimension & Curves)

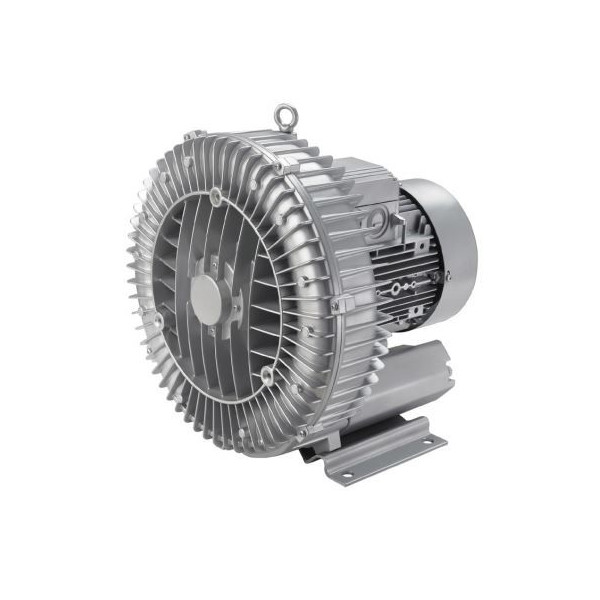

มิติตรงตามสเปก Greenco: L=325 mm • W=334 mm • H=337 mm • ท่อลมเข้า-ออกเกลียว 2.0" (G 2")จุดเด่นและประสิทธิภาพของเครื่องเติมอากาศ Greenco 2RB 510-7AA21 (2.0HP)
มอเตอร์ 2.0HP ลมแรง 210 m³/h
กำลังขับ 1.5 kW แรงดันเป่าสูงถึง 200 mbar รองรับการส่งลมลึกในระบบสปาและบ่อบำบัดน้ำเสียขนาดใหญ่ได้อย่างต่อเนื่องเต็มพิกัด
กระแสลมสะอาด 100% Oil-Free
การหมุนบีบอัดอากาศแบบไร้การสัมผัส ไม่ต้องใช้น้ำมันหล่อลื่น ปลอดภัยต่อระบบนิเวศ สัตว์น้ำ และสุขอนามัยของผู้ใช้งานสระว่ายน้ำ
อลูมิเนียมหล่อ มอเตอร์ IP55 ทนทาน 24 ชม.
ผลิตด้วยอลูมิเนียมหล่อขึ้นรูปชิ้นเดียว ระบายความร้อนสะสมได้เร็ว มอเตอร์ Class F กันละอองน้ำและฝุ่น IP55 เปิดทำงานต่อเนื่อง 24/7 ได้อย่างมั่นใจ
ท่อเกลียว 2.0" (DN50) เสียงเงียบ 64 dB(A)
พอร์ตเกลียวในขนาดใหญ่ 2 นิ้ว ลมผ่านสะดวก พร้อม Silencer ซับเสียงคู่ภายในตัวเครื่อง ให้ระดับเสียงการทำงานเงียบ นุ่มนวล ไม่รบกวน
รายการอุปกรณ์เสริมและชิ้นส่วนประกอบระบบ (System Accessories & Protection)
| ประเภทอุปกรณ์ | รุ่น / รหัสชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main Blower ★ | 2RB 510-7AA21 | ริงโบลเวอร์ Greenco 2.0HP 220V 2" (ชิ้นนี้) | เครื่องกำเนิดแรงดันลมและสุญญากาศหลัก |
| Air Suction Filter | MF-16 (G 2.0") | ฟิลเตอร์กรองฝุ่นทางดูดลมเข้าขนาด 2.0 นิ้ว | ดักจับฝุ่นละอองก่อนเข้าห้องใบพัด ป้องกันใบพัดติดขัด |
| Pressure Relief Valve | RV-02 (G 2.0") | วาล์วระบายแรงดันเกินพิกัดขนาด 2.0 นิ้ว | ป้องกันมอเตอร์โอเวอร์โหลดเมื่อท่อทางออกอุดตัน |
| Check Valve | CV-50 (2.0") | เช็ควาล์วกันลม/น้ำไหลย้อนกลับ uPVC สปริงสแตนเลส | ป้องกันน้ำจากสปาหรือบ่อบำบัดไหลย้อนเข้าเครื่อง |
| Pressure Gauge | PG-0/300 mbar | เกจวัดแรงดันลมหน้าปัดสแตนเลส (0 - 300 mbar) | ตรวจเช็คแรงดันลมในการทำงานให้อยู่ในเกณฑ์ปลอดภัย |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเครื่อง Greenco 2RB 510-7AA21 (2.0HP)
1. การเลือกจุดใช้งานที่เหมาะสมตามเส้นนำทาง (Recommended Operating Duty Point): เพื่อประสิทธิภาพและความทนทานสูงสุดในการทำงานต่อเนื่อง 24 ชม. (Continuous Duty S1) แนะนำให้ควบคุมจุดทำงานของเครื่องให้อยู่ที่ประมาณ 130 m³/h ที่แรงดัน 140 mbar (ตามเส้นสีแดงบนกราฟสมรรถนะ) ซึ่งเป็นจุดที่มีประสิทธิภาพเชิงพลังงานสูงสุดและไม่ทำให้ขดลวดมอเตอร์เกิดความร้อนสะสมเกินพิกัด
2. การติดตั้งฟิลเตอร์กรองอากาศทางเข้า (Inlet Air Filter G 2"): ต้องติดตั้งฟิลเตอร์กรองอากาศขนาด 2 นิ้ว ที่ช่องดูดลมเข้าเสมอ เพื่อป้องกันเศษฝุ่นละออง ทราย หรือสิ่งแปลกปลอมหลุดเข้าไปในห้องใบพัด เพราะระยะห่าง (Clearance) ระหว่างใบพัดและตัวเรือนแคบมาก หากมีเศษผงเข้าไปจะทำให้ใบพัดติดขัดและมอเตอร์เสียหายทันที
3. การติดตั้งวาล์วระบายแรงดัน (Relief Valve Requirement): ในระบบที่มีโอกาสเกิดการอุดตันของหัวพ่นลม (Air Nozzles) หรือวาล์วปลายท่อถูกปิด ต้องติดตั้ง Pressure Relief Valve ขนาด 2.0 นิ้ว เพื่อระบายลมทิ้งเมื่อแรงดันเกิน 190 - 200 mbar ป้องกันไม่ให้มอเตอร์ทำงานเกินกำลัง (Overload)
4. การป้องกันน้ำไหลย้อนกลับในระบบสปาและบ่อน้ำ (Check Valve & Loop Piping): กรณีใช้งานกับระบบหัวเจ็ทสปาจากุซซี่หรือเติมอากาศใต้น้ำ ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำอย่างน้อย 60 - 80 ซม. (Air Loop) และติดตั้งเช็ควาล์ว (Check Valve 2") คุณภาพสูง ป้องกันน้ำจากสระไหลย้อนเข้าห้องเครื่องตอนหยุดการทำงาน
5. ระบบไฟฟ้าและการระบายความร้อน (Electrical & Ventilation): เครื่องรุ่นนี้ใช้ไฟ 220V 50Hz 1 เฟส กินกระแสทำงานปกติ ~9.2A ต้องติดตั้ง Magnetic Starter ร่วมกับ Overload Relay ที่ตั้งค่ากระแสตัดวงจรอย่างถูกต้อง และอุณหภูมิห้องติดตั้งไม่ควรเกิน 40°C เพื่อให้อายุการใช้งานยาวนานเต็มประสิทธิภาพ
