แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Greenco 2RB 510 Dimension & Performance Curves)

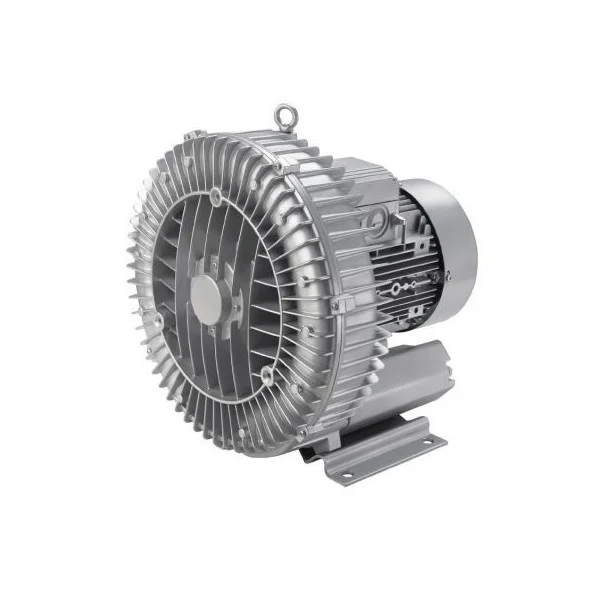

มิติตรงตามสเปก Greenco: L=314 mm • W=334 mm • H=337 mm • ท่อลมเข้า-ออกเกลียว 2.0" (G 2")จุดเด่นและประสิทธิภาพของเครื่องเติมอากาศ Greenco 2RB 510 7AA11
ปริมาณลมสูง 210 m³/h แรงดัน 160 mbar
อัตราการไหลเวียนอากาศสูงถึง 3,500 ลิตร/นาที แรงดันเป่า 160 mbar ดันน้ำระดับลึกและสร้างฟองอากาศทรงพลังสำหรับสระจากุซซี่ขนาดใหญ่
กระแสลมสะอาด 100% Oil-Free
ระบบการบีบอัดอากาศแบบ Side Channel ปลอดน้ำมันหล่อลื่น 100% ลมที่ส่งออกไปสะอาด ปราศจากคราบน้ำมัน ปลอดภัยต่อสัตว์น้ำและผู้ใช้งานสระว่ายน้ำ
อลูมิเนียมหล่อ มอเตอร์ IP55 ทนทาน 24 ชม.
ตัวเรือนอลูมิเนียมเกรดพิเศษทนความร้อน ระบายอุณหภูมิได้เร็ว มอเตอร์ Class F กันฝุ่นกันละอองน้ำ IP55 ออกแบบสำหรับงานหนักเปิดต่อเนื่องได้ตลอดวัน
ท่อเกลียว 2.0" (DN50) เสียงเงียบ 64 dB(A)
ทางลมเข้า-ออกเกลียวในขนาดใหญ่ 2 นิ้ว รองรับปริมาณลมไหลผ่านได้อย่างราบรื่น พร้อมท่อ Silencer ลดเสียงรบกวนเหลือเพียง 64 เดซิเบล
รายการอุปกรณ์เสริมและชิ้นส่วนประกอบระบบ (System Accessories & Protection)
| ประเภทอุปกรณ์ | รุ่น / รหัสชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main Blower ★ | 2RB 510 7AA11 | ริงโบลเวอร์ Greenco 1.5HP 220V 2" (ชิ้นนี้) | เครื่องกำเนิดแรงดันลมและสุญญากาศหลัก |
| Air Suction Filter | MF-16 (G 2.0") | ฟิลเตอร์กรองฝุ่นทางดูดลมเข้าขนาด 2.0 นิ้ว | ดักจับฝุ่นละอองก่อนเข้าห้องใบพัด ป้องกันใบพัดติดขัด |
| Pressure Relief Valve | RV-02 (G 2.0") | วาล์วระบายแรงดันเกินพิกัดขนาด 2.0 นิ้ว | ป้องกันมอเตอร์โอเวอร์โหลดเมื่อท่อทางออกอุดตัน |
| Check Valve | CV-50 (2.0") | เช็ควาล์วกันลม/น้ำไหลย้อนกลับ uPVC สปริงสแตนเลส | ป้องกันน้ำจากสปาหรือบ่อบำบัดไหลย้อนเข้าเครื่อง |
| Pressure Gauge | PG-0/300 mbar | เกจวัดแรงดันลมหน้าปัดสแตนเลส (0 - 300 mbar) | ตรวจเช็คแรงดันลมในการทำงานให้อยู่ในเกณฑ์ปลอดภัย |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเครื่อง Greenco 2RB 510 7AA11
1. การเลือกจุดใช้งานที่เหมาะสมตามเส้นนำทาง (Recommended Operating Duty Point): เพื่อประสิทธิภาพและความทนทานสูงสุดในการทำงานต่อเนื่อง 24 ชม. (Continuous Duty S1) แนะนำให้ควบคุมจุดทำงานของเครื่องให้อยู่ที่ประมาณ 125 m³/h ที่แรงดัน 115 mbar (ตามเส้นสีแดงบนกราฟสมรรถนะ) ซึ่งเป็นจุดที่มีประสิทธิภาพเชิงพลังงานสูงสุดและไม่ทำให้ขดลวดมอเตอร์เกิดความร้อนสะสมเกินพิกัด
2. การติดตั้งฟิลเตอร์กรองอากาศทางเข้า (Inlet Air Filter G 2"): ต้องติดตั้งฟิลเตอร์กรองอากาศขนาด 2 นิ้ว ที่ช่องดูดลมเข้าเสมอ เพื่อป้องกันเศษฝุ่นละออง ทราย หรือสิ่งแปลกปลอมหลุดเข้าไปในห้องใบพัด เพราะระยะห่าง (Clearance) ระหว่างใบพัดและตัวเรือนแคบมาก หากมีเศษผงเข้าไปจะทำให้ใบพัดติดขัดและมอเตอร์เสียหายทันที
3. การติดตั้งวาล์วระบายแรงดัน (Relief Valve Requirement): ในระบบที่มีโอกาสเกิดการอุดตันของหัวพ่นลม (Air Nozzles) หรือวาล์วปลายท่อถูกปิด ต้องติดตั้ง Pressure Relief Valve ขนาด 2.0 นิ้ว เพื่อระบายลมทิ้งเมื่อแรงดันเกิน 160 mbar ป้องกันไม่ให้มอเตอร์ทำงานเกินกำลัง (Overload)
4. การป้องกันน้ำไหลย้อนกลับในระบบสปาและบ่อน้ำ (Check Valve & Loop Piping): กรณีใช้งานกับระบบหัวเจ็ทสปาจากุซซี่หรือเติมอากาศใต้น้ำ ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำอย่างน้อย 60 - 80 ซม. (Air Loop) และติดตั้งเช็ควาล์ว (Check Valve 2") คุณภาพสูง ป้องกันน้ำจากสระไหลย้อนเข้าห้องเครื่องตอนหยุดการทำงาน
5. ระบบไฟฟ้าและการระบายความร้อน (Electrical & Ventilation): เครื่องรุ่นนี้ใช้ไฟ 220V 50Hz 1 เฟส กินกระแสทำงานปกติ ~7.2A ต้องติดตั้ง Magnetic Starter ร่วมกับ Overload Relay ที่ตั้งค่ากระแสตัดวงจรอย่างถูกต้อง และอุณหภูมิห้องติดตั้งไม่ควรเกิน 40°C เพื่อให้อายุการใช้งานยาวนานเต็มประสิทธิภาพ
