แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Greenco 2RB 410 Dimension & Performance Curves)

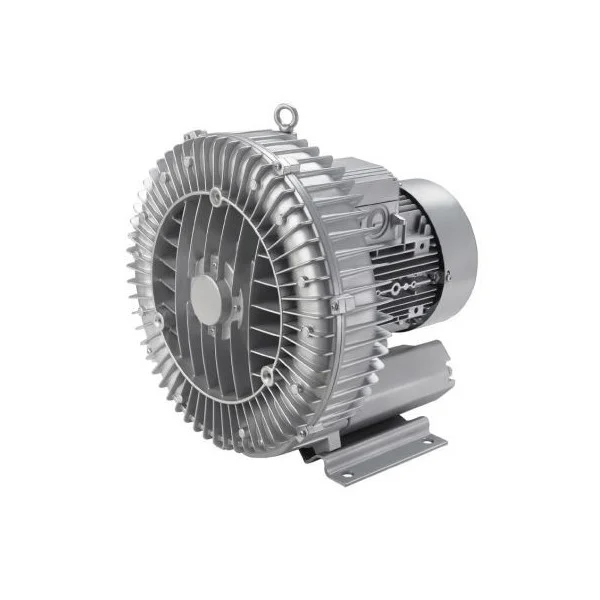

มิติตรงตามสเปก Greenco: L=285 mm • H=302 mm • ท่อลมเข้า-ออกเกลียว G 1½"จุดเด่นและประสิทธิภาพของเครื่องเติมอากาศ Greenco 2RB 410 7A11
ลมแรง 145 m³/h แรงดัน 150 mbar
สมรรถนะการเป่าอากาศแรงดันบวก 150 mbar และดูดอากาศสุญญากาศ -140 mbar รองรับการดันน้ำลึกในระบบสปาและบ่อบำบัดน้ำเสียได้อย่างมีประสิทธิภาพ
ลมสะอาดบริสุทธิ์ 100% Oil-Free
โครงสร้างห้องบีบอัดอากาศไร้น้ำมันหล่อลื่น ใบพัดหมุนแบบไม่เสียดสีกับตัวเรือน ลมที่ปล่อยออกมาจึงสะอาด ปลอดภัยต่อสิ่งแวดล้อม สัตว์น้ำ และผู้ใช้สปา
อลูมิเนียมหล่อ มอเตอร์ IP55 ทนทาน 24 ชม.
โครงสร้างอลูมิเนียมไดคาสติ้งระบายความร้อนได้เร็วกว่าเหล็กหล่อ มอเตอร์ฉนวนกันความร้อน Class F กันน้ำกันฝุ่น IP55 รองรับการเปิดทำงานต่อเนื่อง 24/7
ท่อเก็บเสียงในตัว G 1½" เงียบ 63 dB(A)
มีท่อ Silencer ดูดซับเสียงในตัวช่วยลดความดังในการทำงาน เกลียวท่อขนาดมาตรฐาน 1.5 นิ้ว ติดตั้งง่าย ยึดติดตั้งได้ทั้งแนวตั้งและแนวนอน
รายการอุปกรณ์เสริมและชิ้นส่วนประกอบระบบ (System Accessories & Protection)
| ประเภทอุปกรณ์ | รุ่น / รหัสชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main Blower ★ | 2RB 410 7A11 | ริงโบลเวอร์ Greenco 1.0HP 220V (ชิ้นนี้) | เครื่องกำเนิดแรงดันลมและสุญญากาศหลัก |
| Air Suction Filter | MF-12 (G 1½") | ฟิลเตอร์กรองฝุ่นทางดูดลมเข้าขนาด 1.5 นิ้ว | ดักจับฝุ่นละอองก่อนเข้าห้องใบพัด ยืดอายุลูกปืน |
| Pressure Relief Valve | RV-01 (G 1½") | วาล์วระบายแรงดันเกินพิกัดขนาด 1.5 นิ้ว | ป้องกันมอเตอร์โอเวอร์โหลดเมื่อท่อทางออกอุดตัน |
| Check Valve | CV-40 (1.5") | เช็ควาล์วกันลม/น้ำไหลย้อนกลับ uPVC | ป้องกันน้ำจากสปาหรือบ่อบำบัดไหลย้อนเข้าเครื่อง |
| Pressure Gauge | PG-0/250 mbar | เกจวัดแรงดันลมหน้าปัดสแตนเลส (0 - 250 mbar) | ตรวจเช็คแรงดันลมในการทำงานให้อยู่ในเกณฑ์ปลอดภัย |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเครื่อง Greenco 2RB 410 7A11
1. การติดตั้งฟิลเตอร์กรองอากาศทางเข้า (Inlet Air Filter): ต้องติดตั้งฟิลเตอร์กรองอากาศขนาด G 1½" ที่ช่องดูดลมเข้าเสมอ เพื่อป้องกันเศษฝุ่นละออง ทราย หรือสิ่งแปลกปลอมหลุดเข้าไปในห้องใบพัด เพราะระยะห่าง (Clearance) ระหว่างใบพัดและตัวเรือนแคบมาก หากมีวัตถุเข้าไปจะทำให้ใบพัดติดขัดและมอเตอร์ไหม้ทันที
2. การติดตั้งวาล์วระบายแรงดัน (Relief Valve Requirement): ในระบบที่มีโอกาสเกิดการอุดตันของหัวจ่ายลมหรือวาล์วปลายท่อถูกปิด ต้องติดตั้ง Pressure Relief Valve ขนาด 1.5 นิ้ว เพื่อระบายลมทิ้งเมื่อแรงดันเกิน 150 mbar ป้องกันไม่ให้มอเตอร์ทำงานเกินกำลัง (Overload)
3. การป้องกันน้ำไหลย้อนกลับในระบบสปาและบ่อน้ำ (Check Valve & Loop Piping): กรณีใช้งานกับระบบหัวเจ็ทสปาจากุซซี่หรือเติมอากาศใต้น้ำ ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำอย่างน้อย 50 - 80 ซม. (Air Loop) และติดตั้งเช็ควาล์ว (Check Valve) คุณภาพสูง ป้องกันน้ำไหลย้อนเข้าห้องเครื่องตอนหยุดการทำงาน
4. ระบบไฟฟ้าและการต่อลงดิน (Electrical Protection): เครื่องรุ่นนี้ใช้ไฟ 220V 50Hz กินกระแสทำงานปกติ ~4.5A ต้องติดตั้ง Magnetic Starter ร่วมกับ Overload Relay ที่ตั้งค่ากระแสตัดวงจรอย่างถูกต้อง และต่อสายดินเข้ากับโครงเครื่องอย่างแน่นหนา
5. การระบายความร้อนของห้องเครื่อง (Ventilation): แม้เครื่องจะสามารถทำงานต่อเนื่อง 24 ชั่วโมงได้ แต่อุณหภูมิห้องติดตั้งไม่ควรเกิน 40°C ควรจัดให้มีช่องระบายอากาศถ่ายเทสะดวก เพื่อให้พัดลมท้ายมอเตอร์และครีบระบายความร้อนทำงานได้อย่างเต็มประสิทธิภาพ
