กำลังมอเตอร์
7.5 HP (5.5 kW)
ระบบไฟฟ้าแรงดัน
230/400V 3-Phase
อัตราการไหลสูงสุด
145 m³/h (Peak)
ขนาดท่อ เข้า-ออก (ØC)
110 mm (DN100)
คุณสมบัติและจุดเด่นของ AstralPool COLORADO 7.5 HP

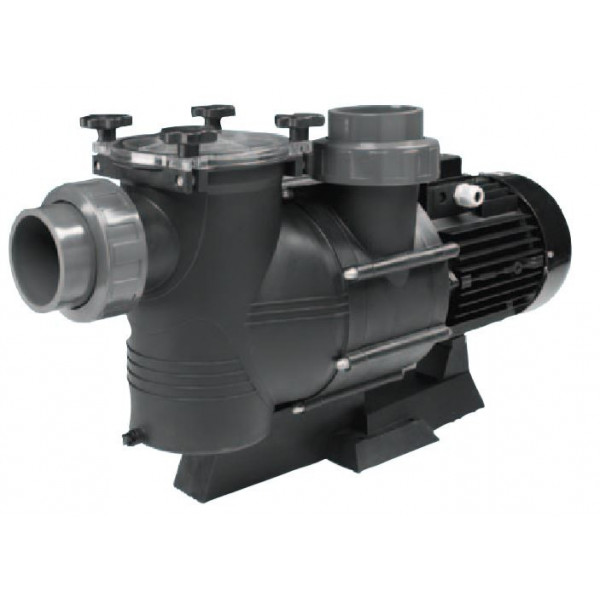

AstralPool COLORADO 7.5 HP (Code 44708) เป็นปั๊มหอยโข่งพร้อมตะกร้ากรองหน้าปั๊ม (Strainer Pot) มาตรฐานยุโรป ออกแบบเป็นพิเศษสำหรับระบบกรองและหมุนเวียนน้ำในสระว่ายน้ำเชิงพาณิชย์ (Commercial Swimming Pool) ที่ต้องการเสถียรภาพความทนทานสูงสุด ตัวปั๊มทนต่อสารเคมีสระว่ายน้ำ คลอรีน และระบบน้ำเกลือ พร้อมตะกร้ากรองขนาดใหญ่และฝาปิดแบบน็อตมือหมุนล็อกคู่ (Twin Hand-Wheel Knobs) สะดวกต่อการถอดล้างตรวจเช็ก
โครงสร้างทนทานระดับ Heavy Duty
เสื้อปั๊มและโครงสร้างผลิตจากวัสดุวิศวกรรมผสมผสานความทนทาน ทนแรงดันสูง ไม่เป็นสนิม เหมาะสำหรับสระคลอรีนและสระเกลือ
ตะกร้ากรองหน้าปั๊มความจุสูง
พร้อมตะกร้ากรองใบไม้ Pre-filter ดักจับเศษสิ่งสกปรกก่อนเข้าสู่ใบพัด ฝาปิดใสพร้อมปุ่มขันดาวคู่ เปิดทำความสะอาดได้สะดวกโดยไม่ต้องใช้เครื่องมือ
มอเตอร์ประสิทธิภาพสูง IP55
มอเตอร์ 3 เฟส 2,850 RPM พร้อมมาตรฐานป้องกันฝุ่นและน้ำระดับ IP55 ฉนวนความร้อน Class F รองรับการเปิดทำงานต่อเนื่อง 24 ชม.
ข้อต่อขนาดมาตรฐาน Ø110 mm
ทางน้ำเข้าและน้ำออกขนาด 110 mm (ØC) ช่วยลดแรงเสียดทานในระบบท่อ ให้ Flow Rate ไหลผ่านได้เต็มกำลังสูงสุดถึง 145 m³/h
ตารางข้อมูลสเปกและมิติ COLORADO Pump with Strainer
ข้อมูลขนาดและสเปกเปรียบเทียบตามเอกสารผู้ผลิต AstralPool (Fluidra) โดยรุ่น 7.5 HP (Code 44708) เป็นรุ่นไฮไลต์หลัก
| พารามิเตอร์ / รุ่น (Hp - Cv) | ★ 7,5 HP (รุ่นสินค้า) | 10 HP | 12 HP (12,5 HP) |
|---|---|---|---|
| กำลังไฟฟ้า (Power / Potencia) | 5,5 kW | 7,4 kW | 9,2 kW |
| แรงดันไฟฟ้า (Voltage / Tensión) | 230 / 400 V (หรือ 400 / 690 V) | 230 / 400 V (หรือ 400 / 690 V) | 230 / 400 V (หรือ 400 / 690 V) |
| รหัสสินค้า (Code / Código) | 44708 / 44709 | 44710 / 44711 | 44712 / 44713 |
| A (mm) : ระยะกึ่งกลางท่อดูด | 375 mm | 375 mm | 375 mm |
| B (mm) : ระยะกึ่งกลางแกนเพลามอเตอร์ | 255 mm | 255 mm | 255 mm |
| øC (mm) : ขนาดข้อต่อทางน้ำเข้า-ออก | 110 mm | 110 mm | 110 mm |
| D (mm) : ระยะแนวท่อดูดถึงกึ่งกลางท่อจ่าย | 405 mm | 405 mm | 405 mm |
| F (mm) : ความกว้างรวมเสื้อปั๊มด้านหน้า | 470 mm | 470 mm | 470 mm |
| G (mm) : ความกว้างฐานยึด (Base Foot) | 330 mm | 330 mm | 330 mm |
| H (mm) : ความสูงรวมถึงฝาตะกร้ากรอง | 535 mm | 535 mm | 535 mm |
| L (mm) : ความยาวรวมตัวเครื่อง (Total Length) | 840 mm | 910 mm | 955 mm |
แบบแปลนและมิติตัวเครื่อง (Pump Dimensions: Side & Front Elevation)
ภาพวาดเทคนิคทางวิศวกรรมแสดงรูปด้านข้าง (Side Elevation) และรูปหน้าตรง (Front Elevation) อ้างอิงขนาดตามสเปกทางการของ AstralPool Colorado
1. ภาพด้านข้าง (Side Elevation View)
L = 840 mm2. ภาพหน้าตรง (Front Elevation View)
F = 470 mmกราฟสมรรถนะปั๊มน้ำ (PERFORMANCE CURVES / CURVAS DE RENDIMIENTO)
ความสัมพันธ์ระหว่างแรงดันส่งน้ำ (Pressure / Presión : m.c.a.) กับอัตราการไหล (Flow rate / Caudal : m³/h) ตามกราฟทางการของ AstralPool Colorado
การเลือกจุดทำงานที่เหมาะสม (Operating Point Analysis)
สำหรับรุ่น Colorado 7.5 HP (เส้นสีกราฟสีฟ้า) มีช่วงแรงดันทำงานที่มีประสิทธิภาพสูงสุด (Duty Point) อยู่ระหว่าง 8 - 14 m.c.a. โดยที่ระยะส่ง 10 เมตร จะให้อัตราการไหลสูงถึงประมาณ 120 ลูกบาศก์เมตรต่อชั่วโมง (m³/h) และทำอัตราการไหลสูงสุดได้ถึง 145 m³/h เหมาะอย่างยิ่งสำหรับสระขนาด 450 - 900 m³
