ประสิทธิภาพสูงและบำรุงรักษาง่าย

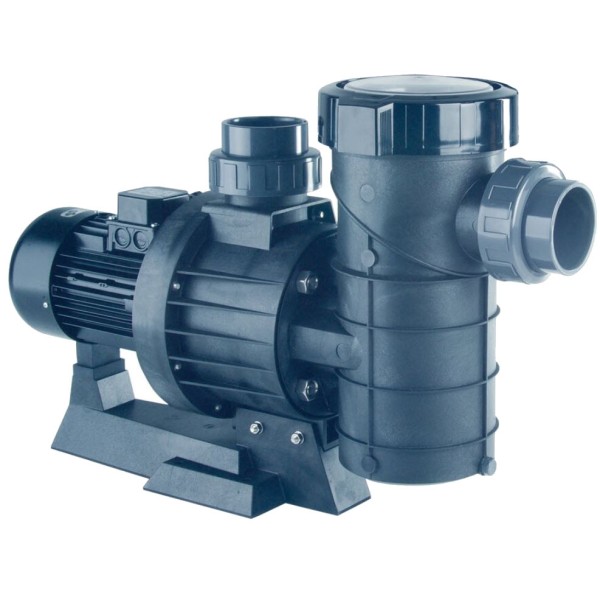

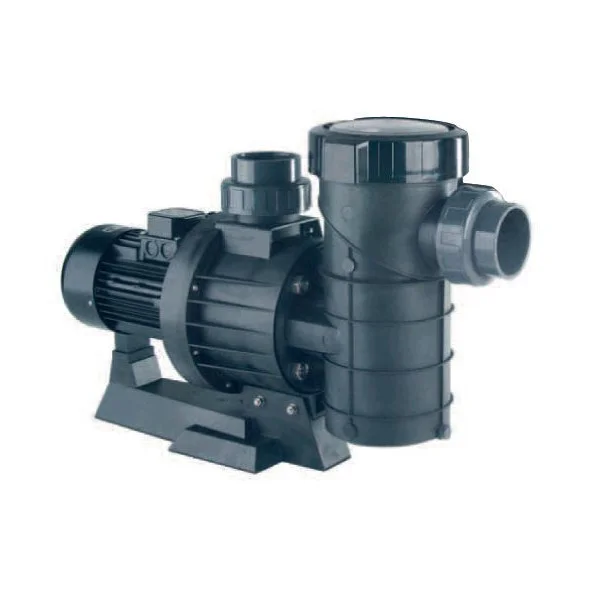

วิศวกรรมระบบหมุนเวียนน้ำสำหรับสระว่ายน้ำสาธารณะปั๊ม self-priming ประสิทธิภาพสูงรุ่น Maxim ได้รับการพัฒนาเพื่อใช้ในสระว่ายน้ำสาธารณะ และด้วยพลาสติกวิศวกรรมทนทานสูงที่ใช้ในการผลิต จึงรับประกันอายุการใช้งานที่ยาวนานขึ้น
ด้วยการออกแบบที่ปรับให้เข้ากับความต้องการของสระว่ายน้ำสาธารณะ ปั๊ม Maxim ผลิตจากพลาสติกวิศวกรรมทั้งหมด นอกจากนี้ ปั๊ม Maxim ยังมีตะกร้ากรอง (prefilter) ขนาด 8 ลิตร ตะกร้ากรองนี้สามารถเปลี่ยนได้ในทุกรุ่น และมีกุญแจมาตรฐานมาให้เพื่อช่วยให้เปิดได้ง่าย
ตัวเลือกที่มีจำหน่ายคือ มอเตอร์สามเฟสทั้งหมด ขนาด 3.5hp, 4.5hp และ 5.5hp มอเตอร์มีแรงดันไฟฟ้าใช้งานที่ 230V / 400V และสามารถทนต่อการเปลี่ยนแปลงของแรงดันไฟฟ้าที่ ±10%
ปั๊ม Maxim มีความสามารถในการ self-priming (ล่อน้ำด้วยตัวเอง) ที่ 3 m.c.a.
ปั๊ม Astral Maxim ได้รับเครื่องหมาย GS Mark ซึ่งออกให้โดยสถาบันระดับสากล TÜV Product Service
คำแนะนำจาก Dr.Pool
เราขอแนะนำให้คุณหมุนเวียนน้ำในสระทั้งหมดอย่างน้อยวันละครั้ง เพื่อให้ปั๊มทำงานได้ดีที่สุด ควรทำความสะอาดตะแกรงกรองชั้นต้นของปั๊มเป็นประจำ ในช่วงฤดูหนาวหรือช่วงที่ไม่ได้ใช้งานสระ อายุการใช้งานของปั๊มจะยาวนานขึ้นหากคุณปิดปั๊มและดำเนินการบำรุงรักษาที่จำเป็น
คุณลักษณะเด่นและเทคโนโลยีการผลิต
คัดสรรวัสดุวิศวกรรมชั้นนำ ทนทานต่อการกัดกร่อนของสารเคมีและอุณหภูมิวัสดุตัวเรือนและใบพัด
ตัวเรือนปั๊ม (Diffuser body) ทำจากโพลีโพรพีลีน และใบพัด (impeller) ทำจาก Luranyl® ซึ่งทำให้ทนทานต่ออุณหภูมิสูงได้ดีเยี่ยม ชิ้นส่วนมอเตอร์และชิ้นส่วนโลหะทั้งหมดที่สัมผัสกับน้ำทำจากสแตนเลสสตีล AISI-316
ป้องกันการกัดกร่อนสมบูรณ์
แมคคานิคอลซีล (Mechanical casing) ประกอบด้วยสแตนเลสสตีล AISI-316 และอลูมิเนียมออกไซด์บนชิ้นส่วนที่ไม่เคลื่อนที่ ซึ่งมีความบริสุทธิ์สูง ทนทานต่อแรงดันและเคมีสระว่ายน้ำ
มอเตอร์ Eurotension
มาตรฐานการป้องกัน IP-55 และฉนวน Class F ทนอุณหภูมิภายในได้สูงถึง 155°C พร้อมฉนวนสองชั้นรอบแกนมอเตอร์เพื่อป้องกันละอองน้ำกระเซ็น
ตลับลูกปืน (Bearings) 2RS
ซีลได้รับการปกป้องโดยแผ่นปิดผนึกสองชั้นจากยางวัลคาไนซ์ ป้องกันการแทรกซึมของอนุภาคของแข็ง ทำให้ทำงานต่อเนื่องในสภาพแวดล้อมเปียกชื้นและความร้อนสูงได้ดี
ตะกร้ากรองขนาดใหญ่ 8 ลิตร
ตะกร้ากรอง (prefilter) ความจุสูงถึง 8 ลิตร ผลิตจากวัสดุแข็งแกร่งทนทานสูง ลดรอบความถี่การทำความสะอาด พร้อมกุญแจขันมาตรฐานช่วยเปิดฝาได้สะดวกรวดเร็ว
ข้อต่อเชื่อมต่อมาตรฐาน 3 นิ้ว
อุปกรณ์ครบชุด มาพร้อมข้อต่อเชื่อมต่อขนาด 3 นิ้ว สำหรับท่อดูด (Suction) และท่อส่ง (Discharge) เข้ากับระบบท่อได้ทันที
แผนผังชิ้นส่วนและโครงสร้างภายใน
รายละเอียดส่วนประกอบ 11 ตำแหน่งหลักของ AstralPool Maxim
ฝาตะกร้ากรองแบบใส
กุญแจสำหรับเปิดฝาตะกร้ากรอง
ข้อต่อขนาด 3 นิ้ว สำหรับท่อดูดและท่อส่ง
ปลั๊กทิ้งน้ำ (จุกระบายน้ำ)
ตะกร้ากรอง (Prefilter) ขนาด 8 ลิตร
ตะแกรงกรอง (Panier) ดักจับของแข็ง
ฐานปั๊มที่มั่นคงแข็งแรง
แมคคานิคอลซีล สแตนเลส AISI 316 และอลูมิเนียมออกไซด์
ใบพัด (Impeller) Luranyl®
ตลับลูกปืน (Bearings) 2RS หุ้มยางกันฝุ่น
มอเตอร์ Eurotension IP-55, ฉนวน Class F
กราฟแสดงสมรรถนะทางเทคนิค (Performance Curves)
กราฟแสดงความสัมพันธ์ระหว่างอัตราการไหล กำลังไฟฟ้า และเฮดส่งน้ำ1. กราฟประสิทธิภาพ (Performance curve)
2. กราฟกำลังไฟฟ้าที่ใช้ (Input power-flow curve)
3. กราฟประสิทธิภาพโดยรวม (Total performance-flow curve)
มิติขนาดและข้อมูลทางเทคนิค
สเปกการติดตั้ง อัตราการกินกระแสไฟฟ้า และอัตราการจ่ายน้ำ
ขนาดและมิติตัวเรือน
ขนาดเป็น มม. (Sizes in mm)| รหัส | A | B | C | D | E |
|---|---|---|---|---|---|
| 08003 | 813 | 432 | 386 | 534 | 409 |
| 08004 | 843 | 432 | 386 | 534 | 409 |
| 08005 | 845 | 432 | 386 | 534 | 409 |
ข้อมูลทางเทคนิค กำลังมอเตอร์ และอัตราการจ่ายน้ำ (Flow Rate Q m³/h at Head H)
| รหัส | 230/400 V | กระแส A (Intensité A) | P1 (kW) | P2 | Q | H (m.c.a) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz | 230V III | 400V III | III | kW | HP | (m³/h) | 8 | 10 | 12 | 14 | 16 | 18 | |
| 08003 | 10 | 5,8 | 3,22 | 2,6 | 2,2 | 3,5 | Q | 56 | 50 | 42 | 34 | 23 | - |
| 08004 | 13 | 7,4 | 4,06 | 3,3 | 3 | 4,5 | Q | 74 | 66 | 57 | 46 | 30 | 15 |
| 08005 | 15 | 8,4 | 4,83 | 4 | 4 | 5,5 | Q | 88 | 78 | 67 | 53 | 34 | 17 |
การรับรองความปลอดภัยมาตรฐานยุโรป
ได้รับเครื่องหมายรับรอง GS Mark โดยสถาบัน TÜV Product Service
