แบบแปลนจำลองมิติทางวิศวกรรมและกราฟแรงต้านอากาศ (Hayward 112500 Dimension & Airflow Curves)
มิติตรงตามสเปกโรงงาน: L=138 mm • OD=82 mm • 2.0" Slip (ID 60.3 mm) / 2.5" Spigot (OD 73 mm)จุดเด่นและประสิทธิภาพของเช็ควาล์วสปริง Hayward 112500 สำหรับริงโบลเวอร์สปา
สปริงแรงต้านต่ำพิเศษ 1/4 lb (0.25 psi)
ออกแบบแรงดันเปิดวาล์วต่ำมากเพียง 17 mbar ลมเป่าจากโบลเวอร์ไหลผ่านได้สะดวก ไม่เกิด Back Pressure สะสม ช่วยป้องกันมอเตอร์โบลเวอร์ไหม้จากความร้อนสูง

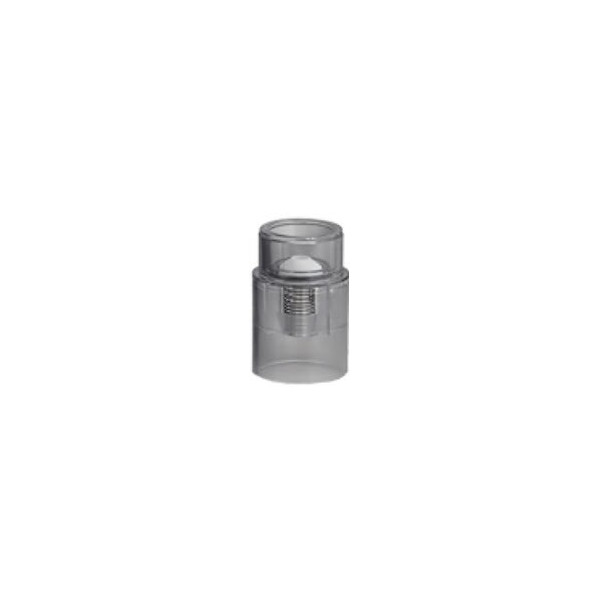

ตัวเรือนโพลีคาร์บอเนตใส มองเห็นการทำงาน
ผลิตจาก Clear Virgin PC เหนียวทนทาน มองเห็นการทำงานของสปริงและลิ้นซีลยางภายในได้ชัดเจน ช่วยให้ช่างตรวจเช็คสิ่งอุดตันหรือคราบน้ำได้ทันทีโดยไม่ต้องถอดท่อ
สปริงสแตนเลส 316 ทนคลอรีนและน้ำเค็ม
ชิ้นส่วนโลหะภายในทำจาก Stainless Steel 316 ปลอดสนิม 100% ประกบคู่กับลิ้นปิดซิลิโคน/EPDM ยืดหยุ่นสูง แนบสนิท ไร้ปัญหาน้ำซึมย้อนกลับเข้าเครื่องโบลเวอร์
ขนาดข้อต่อ 2.0" Slip / 2.5" Spigot
พอร์ตสวมท่อขนาดมาตรฐาน 2 นิ้ว (ID 60.3 มม.) และสวมนอก 2.5 นิ้ว (OD 73 มม.) เชื่อมต่อกับท่อ PVC งานสระว่ายน้ำและท่อลมริงโบลเวอร์ได้อย่างแน่นหนาและสะดวกรวดเร็ว
อุปกรณ์ประกอบร่วมในระบบท่อลมสปาและริงโบลเวอร์ (Mating System Equipment)
| ประเภทอุปกรณ์ | รุ่น / รหัสชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Spa Air Check Valve ★ | Hayward 112500 | เช็ควาล์วสปริงใส 2.0" สปริง 1/4 lb (ชิ้นนี้) | ป้องกันน้ำจากสระไหลย้อนเข้าเครื่องโบลเวอร์ |
| Commercial Air Blower | 3BA16007AT16 (3.0HP) | ริงโบลเวอร์ Hayward 3.0HP 380V ท่อ 2 นิ้ว | เครื่องกำเนิดแรงดันลมสำหรับระบบหัวพ่นสปา |
| Pressure Relief Valve | RV-02 (G 2.0") | วาล์วระบายแรงดันลมเกินพิกัดขนาด 2.0 นิ้ว | ระบายลมทิ้งเมื่อหัวเจ็ทตัน ป้องกันมอเตอร์โอเวอร์โหลด |
| Air Suction Filter | MF-16 (G 2.0") | ฟิลเตอร์กรองฝุ่นทางดูดลมเข้าขนาด 2.0 นิ้ว | ดักจับฝุ่นละอองก่อนเข้าห้องใบพัดริงโบลเวอร์ |
| Hydro-massage Air Jets | Hayward SP1434 / SP1436 | ชุดหัวเจ็ทพ่นฟองอากาศสปาจากุซซี่ฝังผนังสระ | ผสมอากาศและน้ำสร้างฟองนวดผ่อนคลายร่างกาย |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเช็ควาล์ว Hayward 112500
1. การเดินท่อแบบ Hartford Loop ป้องกันน้ำ 2 ชั้น (Double Protection): แม้ว่าจะติดตั้งเช็ควาล์ว Hayward 112500 แล้วก็ตาม ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำสระอย่างน้อย 60 - 80 เซนติเมตรเสมอ (Hartford Loop) ก่อนท่อจะม้วนลงไปต่อเข้ากับเครื่องโบลเวอร์ เพื่อเป็นแนวกักอากาศป้องกันไม่ให้น้ำจากสปาไหลหลากเข้าสู่ห้องเครื่องกรณีมีเศษตะกอนค้างที่หน้าวาล์ว
2. ทิศทางการติดตั้งและการไหลของอากาศ (Installation Orientation & Flow Direction): แนะนำให้ติดตั้งในแนวดิ่ง (Vertical Installation) โดยให้ทิศทางลมเป่าพุ่งขึ้นด้านบน เพื่อให้อาศัยแรงโน้มถ่วงช่วยให้ลิ้นวาล์วปิดสนิทเร็วยิ่งขึ้นเมื่อโบลเวอร์หยุดทำงาน หรือหากจำเป็นต้องติดตั้งแนวนอน ให้ตรวจสอบว่าไม่มีสิ่งกีดขวางการเคลื่อนที่ของแกนสปริง
3. ข้อห้ามในการใช้เช็ควาล์วสปริงน้ำทั่วไป (Never Use Standard Water Check Valves): ห้ามนำเช็ควาล์วสปริงระบบน้ำทั่วไป (แรงดันสปริง 1.5 - 3 psi) มาติดตั้งกับแอร์โบลเวอร์โดยเด็ดขาด เพราะสปริงที่แข็งเกินไปจะสร้างแรงต้านอากาศสูงมาก ทำให้โบลเวอร์ทำงานหนัก มอเตอร์ร้อนจัดจน Overload และไหม้เสียหาย ต้องใช้เช็ควาล์วสปริง 1/4 lb รุ่น 112500 นี้เท่านั้น
4. การทากาวประสานท่อ PVC (Solvent Cementing Caution): ในระหว่างการทาน้ำยาประสานท่อ PVC เข้ากับข้อต่อของตัววาล์ว ต้องระมัดระวังไม่ให้น้ำยาประสานท่อไหลเยิ้มเข้าไปโดนกลไกสปริง ลิ้นวาล์ว หรือแกนเลื่อนด้านใน เพราะจะทำให้ลิ้นวาล์วยึดติดและไม่สามารถปิด-เปิดได้ตามปกติ
5. การตรวจเช็คและบำรุงรักษาผ่านตัวเรือนใส (Inspection & Cleaning): ควรสังเกตผ่านตัวเรือนโพลีคาร์บอเนตใสเป็นประจำ หากพบว่ามีหยดน้ำ เมือก หรือตะกรันคลอรีนเกาะที่หน้าสัมผัสยาง ให้ถอดออกมาล้างทำความสะอาดด้วยน้ำสะอาด เพื่อรักษาประสิทธิภาพการปิดกั้นน้ำให้สมบูรณ์สูงสุดตลอดอายุการใช้งาน
