แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Astralpool Turbosop 3.0HP Dimension & Curves)

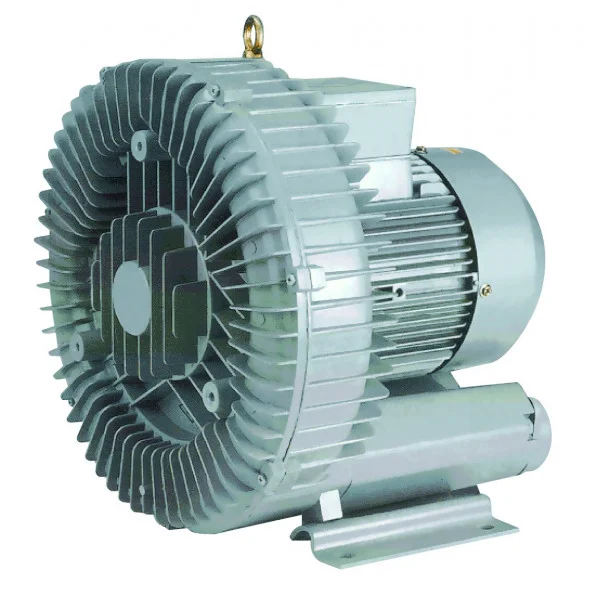

มิติตรงตามสเปกโรงงาน: L=380 mm • W=382 mm • H=384 mm • ท่อลมเข้า-ออกเกลียวใน G 2.0" (DN50)จุดเด่นและประสิทธิภาพของเครื่องเติมอากาศ Astralpool Bomba Turbosop 3.0HP 220V
มอเตอร์ 3.0HP 220V ลมแรง 318 m³/h ดันน้ำลึก 2.9 เมตร
กำลังขับ 2.2 kW ระบบไฟ 1 เฟส 220V แรงดันเป่าสูงถึง 290 mbar สามารถดันน้ำลึกระดับ 1.8 - 2.5 เมตร สำหรับสปาหลายจุด สปาเชิงพาณิชย์ และเตียงลมสปาได้อย่างทรงพลัง
ลมสะอาดบริสุทธิ์ 100% Oil-Free
ห้องบีบอัดอากาศแบบ Side Channel ปลอดสารหล่อลื่น ใบพัดหมุนแบบไม่เสียดสีกับตัวเรือน ลมที่ส่งออกไปจึงสะอาด ปลอดภัยต่อสุขอนามัยของผู้ใช้สปา
อลูมิเนียมหล่อ มอเตอร์ IP54 ทนทาน 24 ชม.
โครงสร้างอลูมิเนียมไดคาสติ้งระบายความร้อนได้เร็วกว่าเหล็กหล่อ มอเตอร์ Class F กันฝุ่นกันละอองน้ำ IP54 รองรับการเปิดทำงานต่อเนื่อง 24 ชั่วโมง (Continuous Duty S1)
ท่อเก็บเสียงในตัว G 2.0" เสียงเงียบ 72 dB(A)
มีท่อ Silencer ดูดซับเสียงคู่ใต้ฐานช่วยลดระดับความดังในการทำงาน เกลียวท่อขนาดใหญ่ 2 นิ้ว ลมผ่านสะดวก ติดตั้งได้ทั้งแนวตั้งและแนวนอน
ตารางเปรียบเทียบข้อมูลทางวิศวกรรมในตระกูล Astralpool Bomba Turbosop
| COD. / SKU | กำลัง (HP) | แรงดันไฟฟ้า | ท่อเข้า-ออก | ลมสูงสุด (m³/h) | แรงดัน (mbar) | น้ำหนัก (kg) |
|---|---|---|---|---|---|---|
| 35388-2450 | 1.0 HP (0.85 kW) | 220V 1PH | G 1½" (DN40) | 145 m³/h | 160 mbar | 17.0 kg |
| 33971-2450 | 2.0 HP (1.5 kW) | 220V 1PH | G 2.0" (DN50) | 216 m³/h | 220 mbar | 24.0 kg |
| 31093-2450 ★ | 3.0 HP (2.2 kW) | 220V 1PH | G 2.0" (DN50) | 318 m³/h | 290 mbar | 32.0 kg |
| 31095-2450 | 3.0 HP (2.2 kW) | 380V 3PH | G 2.0" (DN50) | 318 m³/h | 290 mbar | 31.0 kg |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเครื่อง Astralpool Bomba Turbosop 3.0HP 220V
1. การเลือกจุดใช้งานที่เหมาะสมตามกราฟโรงงานจุด 31093 (Recommended Duty Point): เพื่อสมรรถนะสูงสุดและความทนทานในการเปิดทำงานต่อเนื่องตลอด 24 ชั่วโมง (Continuous Duty S1) แนะนำให้ควบคุมจุดทำงานของระบบให้อยู่ที่ประมาณ 180 m³/h ที่แรงดัน 200 mbar (ตามพิกัดจุดสีแดง 31093 บนกราฟสมรรถนะ) ซึ่งเป็นจุดที่มีประสิทธิภาพทางชลศาสตร์สูงสุดและช่วยป้องกันขดลวดมอเตอร์เกิดความร้อนสะสมเกินพิกัด
2. การติดตั้งฟิลเตอร์กรองอากาศทางเข้า (Inlet Air Filter G 2.0"): ต้องติดตั้งฟิลเตอร์กรองฝุ่นขนาด 2 นิ้ว ที่ช่องดูดลมเข้าเสมอ เพื่อป้องกันเศษผง ทราย หรือสิ่งแปลกปลอมหลุดเข้าไปในห้องใบพัด เพราะระยะห่าง (Clearance) ระหว่างใบพัดและตัวเรือนมีความละเอียดสูงมาก หากมีวัตถุแปลกปลอมหลุดเข้าไปจะทำให้ใบพัดติดขัดและมอเตอร์ไหม้ทันที
3. การติดตั้งวาล์วระบายแรงดัน (Relief Valve Requirement): ในระบบสปาที่มีโอกาสเกิดการอุดตันของหัวจ่ายลม หรือมีวาล์วปิด-เปิดปลายท่อ ต้องติดตั้ง Pressure Relief Valve ขนาด 2.0 นิ้ว เพื่อระบายลมทิ้งเมื่อแรงดันเกิน 270 - 290 mbar ป้องกันไม่ให้มอเตอร์ทำงานเกินพิกัด (Overload)
4. การป้องกันน้ำไหลย้อนกลับในระบบสปาและบ่อน้ำ (Check Valve & Loop Piping): กรณีใช้งานกับระบบหัวเจ็ทสปาจากุซซี่หรือเติมอากาศใต้น้ำ ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำอย่างน้อย 60 - 80 ซม. (Hartford Air Loop) และติดตั้งเช็ควาล์วสปริงแรงต้านต่ำ 1/4 lb (เช่น Hayward 112500) คุณภาพสูง ป้องกันน้ำจากสระไหลย้อนเข้าห้องเครื่องตอนหยุดการทำงาน
5. ระบบไฟฟ้าและการระบายอากาศ (Electrical Protection & Ventilation): มอเตอร์รุ่น 31093-2450 เป็นมอเตอร์ 3.0HP ไฟ 1 เฟส 220V กินกระแสทำงานพิกัดค่อนข้างสูงที่ ~12.5A ต้องเลือกใช้ขนาดสายไฟที่เหมาะสม (อย่างน้อย 4.0 - 6.0 sq.mm) ติดตั้ง Magnetic Starter ร่วมกับ Overload Relay ที่ตั้งค่าตัดกระแสถูกต้อง พร้อมติดตั้งเบรกเกอร์ตัดไฟรั่ว (RCBO ขนาด 30mA) และอุณหภูมิห้องติดตั้งไม่ควรเกิน 40°C เพื่อให้อายุการใช้งานยาวนานเต็มประสิทธิภาพ
