แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Astralpool Turbosop 2.0HP Dimension & Curves)

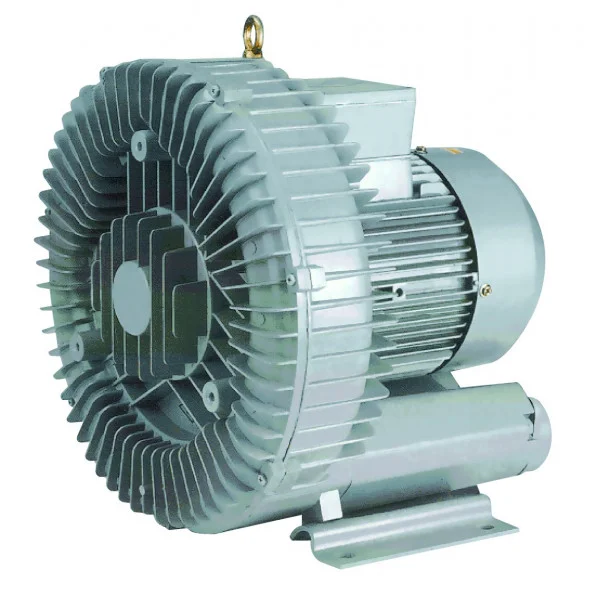

มิติตรงตามสเปกโรงงาน: L=334 mm • W=334 mm • H=337 mm • ท่อลมเข้า-ออกเกลียวใน G 2.0" (DN50)จุดเด่นและประสิทธิภาพของเครื่องเติมอากาศ Astralpool Bomba Turbosop 2.0HP
มอเตอร์ 2.0HP ลมแรง 216 m³/h ดันน้ำลึก 2.2 เมตร
กำลังขับ 1.5 kW แรงดันเป่าสูงถึง 220 mbar สามารถดันน้ำลึกระดับ 1.4 - 1.8 เมตร สำหรับหัวพ่นสปาหลายจุดและเตียงลมสปาได้อย่างเต็มสมรรถนะ
ลมสะอาดบริสุทธิ์ 100% Oil-Free
ห้องบีบอัดอากาศแบบ Side Channel ปลอดสารหล่อลื่น ใบพัดหมุนแบบไม่เสียดสีกับตัวเรือน ลมที่ส่งออกไปจึงสะอาด ปลอดภัยต่อสุขอนามัยของผู้ใช้สปา
อลูมิเนียมหล่อ มอเตอร์ IP54 ทนทาน 24 ชม.
โครงสร้างอลูมิเนียมไดคาสติ้งระบายความร้อนได้เร็วกว่าเหล็กหล่อ มอเตอร์ Class F กันฝุ่นกันละอองน้ำ IP54 รองรับการเปิดทำงานต่อเนื่อง 24 ชั่วโมง (Continuous Duty S1)
ท่อเก็บเสียงในตัว G 2.0" เสียงเงียบ 70 dB(A)
มีท่อ Silencer ดูดซับเสียงคู่ใต้ฐานช่วยลดระดับความดังในการทำงาน เกลียวท่อขนาดใหญ่ 2 นิ้ว ลมผ่านสะดวก ติดตั้งได้ทั้งแนวตั้งและแนวนอน
ตารางเปรียบเทียบข้อมูลทางวิศวกรรมในตระกูล Astralpool Bomba Turbosop
| COD. / SKU | กำลัง (HP) | แรงดันไฟฟ้า | ท่อเข้า-ออก | ลมสูงสุด (m³/h) | แรงดัน (mbar) | น้ำหนัก (kg) |
|---|---|---|---|---|---|---|
| 35388-2450 | 1.0 HP (0.85 kW) | 220V 1PH | G 1½" (DN40) | 145 m³/h | 160 mbar | 17.0 kg |
| 33971-2450 ★ | 2.0 HP (1.5 kW) | 220V 1PH | G 2.0" (DN50) | 216 m³/h | 220 mbar | 24.0 kg |
| 31092-2450 | 2.0 HP (1.6 kW) | 380V 3PH | G 2.0" (DN50) | 216 m³/h | 220 mbar | 24.0 kg |
| 31093-2450 | 3.0 HP (2.2 kW) | 380V 3PH | G 2.0" (DN50) | 318 m³/h | 270 mbar | 32.0 kg |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเครื่อง Astralpool Bomba Turbosop 2.0HP
1. การเลือกจุดใช้งานที่เหมาะสมตามเส้นนำทาง (Recommended Operating Duty Point): เพื่อประสิทธิภาพในการทำงานต่อเนื่องตลอด 24 ชั่วโมง (Continuous Duty S1) แนะนำให้ควบคุมแรงดันใช้งานของระบบให้อยู่ที่ประมาณ 130 m³/h ที่แรงดัน 140 mbar (ตามเส้นสีแดงบนกราฟสมรรถนะ) ซึ่งเป็นจุดที่มีประสิทธิภาพทางชลศาสตร์สูงสุด ช่วยลดความร้อนสะสมของมอเตอร์ และมีจุดทำงานมาตรฐานตามกราฟโรงงานที่ 90 m³/h @ 195 mbar
2. การติดตั้งฟิลเตอร์กรองอากาศทางเข้า (Inlet Air Filter G 2.0"): ต้องติดตั้งฟิลเตอร์กรองฝุ่นขนาด 2 นิ้ว ที่ช่องดูดลมเข้าเสมอ เพื่อป้องกันเศษผง ทราย หรือสิ่งแปลกปลอมหลุดเข้าไปในห้องใบพัด เพราะระยะห่าง (Clearance) ระหว่างใบพัดและตัวเรือนมีความละเอียดสูงมาก หากมีวัตถุแปลกปลอมหลุดเข้าไปจะทำให้ใบพัดติดขัดและมอเตอร์ไหม้ทันที
3. การติดตั้งวาล์วระบายแรงดัน (Relief Valve Requirement): ในระบบสปาที่มีโอกาสเกิดการอุดตันของหัวจ่ายลม หรือมีวาล์วปิด-เปิดปลายท่อ ต้องติดตั้ง Pressure Relief Valve ขนาด 2.0 นิ้ว เพื่อระบายลมทิ้งเมื่อแรงดันเกิน 200 - 220 mbar ป้องกันไม่ให้มอเตอร์ทำงานเกินพิกัด (Overload)
4. การป้องกันน้ำไหลย้อนกลับในระบบสปาและบ่อน้ำ (Check Valve & Loop Piping): กรณีใช้งานกับระบบหัวเจ็ทสปาจากุซซี่หรือเติมอากาศใต้น้ำ ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำอย่างน้อย 60 - 80 ซม. (Hartford Air Loop) และติดตั้งเช็ควาล์วสปริงแรงต้านต่ำ 1/4 lb (เช่น Hayward 112500) คุณภาพสูง ป้องกันน้ำจากสระไหลย้อนเข้าห้องเครื่องตอนหยุดการทำงาน
5. ระบบไฟฟ้าและการระบายอากาศ (Electrical Protection & Ventilation): มอเตอร์รุ่น 33971-2450 ใช้ไฟ 1 เฟส 220-240V 50Hz กินกระแสทำงานพิกัด ~7.5A ต้องติดตั้ง Magnetic Starter ร่วมกับ Overload Relay ที่ตั้งค่าตัดกระแสถูกต้อง พร้อมติดตั้งเบรกเกอร์ตัดไฟรั่ว (RCBO ขนาด 30mA) และอุณหภูมิห้องติดตั้งไม่ควรเกิน 40°C เพื่อให้อายุการใช้งานยาวนานเต็มประสิทธิภาพ
