แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Astralpool Turbosop 1.0HP Dimension & Curves)

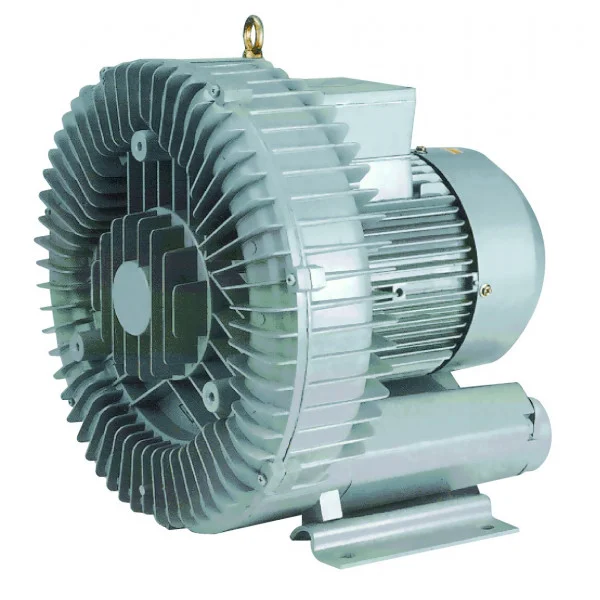

มิติตรงตามสเปกโรงงาน: L=295 mm • W=285 mm • H=302 mm • ท่อลมเข้า-ออกเกลียวใน G 1½" (DN40)จุดเด่นและประสิทธิภาพของเครื่องเติมอากาศ Astralpool Bomba Turbosop 1.0HP
ลมแรง 145 m³/h แรงดันเป่า 160 mbar
สมรรถนะการเป่าอากาศแรงดันบวก 160 mbar และดูดสุญญากาศ -150 mbar รองรับการส่งลมดันน้ำลึกในระบบหัวพ่นสปาและบ่อบำบัดน้ำเสียได้อย่างมีประสิทธิภาพ
ลมสะอาดบริสุทธิ์ 100% Oil-Free
ห้องบีบอัดอากาศปลอดสารหล่อลื่น ใบพัดหมุนแบบไม่เสียดสีกับตัวเรือน ลมที่ปล่อยออกมาจึงสะอาด ปลอดภัยต่อสิ่งแวดล้อม สัตว์น้ำ และผู้ใช้สปา
อลูมิเนียมหล่อ มอเตอร์ IP54 ทนทาน 24 ชม.
โครงสร้างอลูมิเนียมไดคาสติ้งระบายความร้อนได้เร็วกว่าเหล็กหล่อ มอเตอร์ Class F กันฝุ่นกันละอองน้ำ IP54 รองรับการเปิดทำงานต่อเนื่อง 24/7 (Continuous Duty)
ท่อเก็บเสียงในตัว G 1½" เงียบ 63 dB(A)
มีท่อ Silencer ซับเสียงคู่ใต้ฐานช่วยลดระดับความดังในการทำงาน เกลียวท่อมาตรฐาน 1.5 นิ้ว ติดตั้งง่าย ยึดติดตั้งได้ทั้งแนวตั้งและแนวนอน
รายการอุปกรณ์เสริมและชิ้นส่วนประกอบระบบ (System Accessories & Protection)
| ประเภทอุปกรณ์ | รุ่น / รหัสชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main Blower ★ | Bomba Turbosop 1.0HP | ริงโบลเวอร์ Astralpool 1.0HP 220V (ชิ้นนี้) | เครื่องกำเนิดแรงดันลมและสุญญากาศหลัก |
| Air Suction Filter | MF-12 (G 1½") | ฟิลเตอร์กรองฝุ่นทางดูดลมเข้าขนาด 1.5 นิ้ว | ดักจับฝุ่นละอองก่อนเข้าห้องใบพัด ยืดอายุลูกปืน |
| Pressure Relief Valve | RV-01 (G 1½") | วาล์วระบายแรงดันเกินพิกัดขนาด 1.5 นิ้ว | ป้องกันมอเตอร์โอเวอร์โหลดเมื่อท่อทางออกอุดตัน |
| Check Valve | Hayward 112500 (2.0") | เช็ควาล์วสปริงใสกันน้ำย้อน สปริง 1/4 lb แรงต้านต่ำ | ป้องกันน้ำจากสปาหรือสระว่ายน้ำไหลย้อนเข้าเครื่อง |
| Pressure Gauge | PG-0/250 mbar | เกจวัดแรงดันลมหน้าปัดสแตนเลส (0 - 250 mbar) | ตรวจเช็คแรงดันลมในการทำงานให้อยู่ในเกณฑ์ปลอดภัย |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาเครื่อง Astralpool Bomba Turbosop 1.0HP
1. การเลือกจุดใช้งานที่เหมาะสมตามเส้นนำทาง (Recommended Operating Duty Point): เพื่อประสิทธิภาพในการทำงานต่อเนื่องตลอด 24 ชั่วโมง (Continuous Duty S1) แนะนำให้ควบคุมแรงดันใช้งานของระบบให้อยู่ที่ประมาณ 95 m³/h ที่แรงดัน 110 mbar (ตามเส้นสีแดงบนกราฟสมรรถนะ) ซึ่งเป็นจุดที่มีประสิทธิภาพทางชลศาสตร์สูงสุดและช่วยป้องกันขดลวดมอเตอร์ร้อนจัด
2. การติดตั้งฟิลเตอร์กรองอากาศทางเข้า (Inlet Air Filter G 1½"): ต้องติดตั้งฟิลเตอร์กรองฝุ่นขนาด 1.5 นิ้ว ที่ช่องดูดลมเข้าเสมอ เพื่อป้องกันเศษผง ทราย หรือสิ่งแปลกปลอมหลุดเข้าไปในห้องใบพัด เพราะระยะห่าง (Clearance) ระหว่างใบพัดและตัวเรือนมีความละเอียดสูงมาก หากมีวัตถุแปลกปลอมหลุดเข้าไปจะทำให้ใบพัดติดขัดและมอเตอร์ไหม้ทันที
3. การติดตั้งวาล์วระบายแรงดัน (Relief Valve Requirement): ในระบบสปาที่มีโอกาสเกิดการอุดตันของหัวจ่ายลม หรือมีวาล์วปิด-เปิดปลายท่อ ต้องติดตั้ง Pressure Relief Valve ขนาด 1.5 นิ้ว เพื่อระบายลมทิ้งเมื่อแรงดันเกิน 160 mbar ป้องกันไม่ให้มอเตอร์ทำงานเกินพิกัด (Overload)
4. การป้องกันน้ำไหลย้อนกลับในระบบสปาและบ่อน้ำ (Check Valve & Loop Piping): กรณีใช้งานกับระบบหัวเจ็ทสปาจากุซซี่หรือเติมอากาศใต้น้ำ ต้องเดินท่อลมให้ยกสูงกว่าระดับผิวน้ำอย่างน้อย 60 - 80 ซม. (Hartford Air Loop) และติดตั้งเช็ควาล์วสปริงแรงต้านต่ำ 1/4 lb (เช่น Hayward 112500) คุณภาพสูง ป้องกันน้ำจากสระไหลย้อนเข้าห้องเครื่องตอนหยุดการทำงาน
5. ระบบไฟฟ้าและการระบายอากาศ (Electrical Protection & Ventilation): มอเตอร์รุ่น 35388-2450 ใช้ไฟ 1 เฟส 200-240V 50Hz กินกระแสทำงานพิกัด ~4.8A ต้องติดตั้ง Magnetic Starter ร่วมกับ Overload Relay ที่ตั้งค่าตัดกระแสถูกต้อง พร้อมติดตั้งเบรกเกอร์ตัดไฟรั่ว (RCBO ขนาด 30mA) และอุณหภูมิห้องติดตั้งไม่ควรเกิน 40°C เพื่อให้อายุการใช้งานยาวนานเต็มประสิทธิภาพ
