แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (Astralpool Bomba Soplado 06863 Dimensions & Curves)

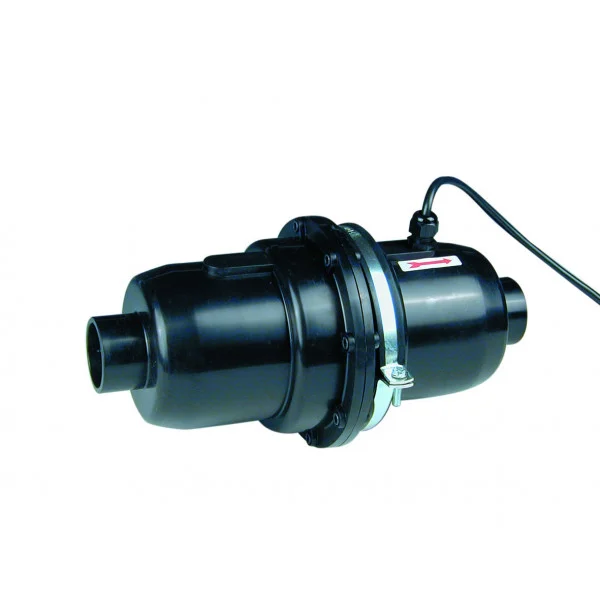

มิติตรงตามสเปกโรงงาน: A=372 mm • B=193 mm • C=60.50 mm • D=50.50 mm • E=176 mmจุดเด่นและประสิทธิภาพของปั๊มลม Astralpool Bomba Soplado 1.5HP (06863)
มอเตอร์ 1.5HP 230V พลังลม 165 m³/h
กำลังขับ 1,100W (P1: 1,300W) แรงดันเป่าสูงถึง 220 mbar รองรับการส่งลมดันน้ำลึกระดับ 1.4 - 1.6 เมตร สร้างฟองอากาศนวดตัวในสระขนาดใหญ่ได้อย่างทรงพลัง
ฉนวนซับเสียงในตัว เงียบ ไร้เสียงรบกวน
ติดตั้งแผ่นโฟมดูดซับเสียง (Acoustic Foam) ภายในตัวเรือนโบลเวอร์ ช่วยลดเสียงการอัดอากาศและการหมุนของมอเตอร์ ให้บรรยากาศการพักผ่อนในสปาเงียบสงบ
สายรัดสแตนเลส บำรุงรักษาง่าย
เชื่อมต่อฝาครอบด้วยสายรัดสแตนเลส (Stainless Steel Band Clamp) ถอดทำความสะอาดหรือเปลี่ยนแปลงถ่านมอเตอร์ได้สะดวกรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ
พอร์ตสวมท่อคู่ OD 60.5 / ID 50.5 mm
ออกแบบพอร์ตทางเข้าและออกให้สวมท่อได้ทั้งขนาด 50 มม. (สวมใน) และ 63 มม. (สวมนอก) หรือท่อ PVC ขนาด 1.5" - 2.0" ทั่วไปได้อย่างยืดหยุ่น
ตารางเปรียบเทียบข้อมูลทางวิศวกรรมในตระกูล Astralpool Bomba Soplado
| COD. | HP | V | START (min.) | STOP (sec.) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 06862 | 1.0 HP | 230 V | 14' | 30" | 372 | 193 | 60.50 | 50.50 | 176 |
| 06863 ★ | 1.5 HP | 230 V | 14' | 30" | 372 | 193 | 60.50 | 50.50 | 176 |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาปั๊มลม Astralpool Bomba Soplado 06863 (1.5HP)
1. การควบคุมรอบเวลาการทำงาน (Intermittent Duty Cycle Management): โบลเวอร์รุ่น 06863 มีกำลังมอเตอร์ 1.5HP รอบการทำงานที่ปลอดภัยตามสเปกโรงงานคือ ทำงานต่อเนื่องสูงสุดไม่เกิน 14 นาที (START: 14') และต้องมีช่วงหยุดพักอย่างน้อย 30 วินาที (STOP: 30") เพื่อระบายความร้อนสะสมของขดลวดมอเตอร์ แนะนำให้ต่อวงจรผ่านตู้ควบคุมระบบตั้งเวลาอัตโนมัติ (Pneumatic Timer Control Box)
2. การเดินท่อยกสูง Hartford Loop ป้องกันน้ำท่วมเครื่อง (Hartford Air Loop): ต้องเดินท่อลมส่งออกจากตัวเครื่องให้ยกสูงกว่าระดับผิวน้ำสูงสุดของสปาหรือสระว่ายน้ำอย่างน้อย 60 - 80 เซนติเมตร ก่อนจะม้วนท่อลงไปยังหัวพ่นลม เพื่อป้องกันปรากฏการณ์กาลักน้ำ (Siphon Effect) ไหลย้อนกลับเข้าเครื่องโบลเวอร์ในขณะหยุดทำงาน
3. การติดตั้งเช็ควาล์วสปริงแรงต้านต่ำ (Low-Cracking Spring Check Valve): ต้องติดตั้งเช็ควาล์วสปริง 1/4 lb (เช่น Hayward 112500) ในแนวดิ่งบนท่อลมเสมอ ห้ามใช้เช็ควาล์วสปริงระบบน้ำทั่วไปที่มีแรงต้านสูง เพราะจะทำให้ลมเป่าไม่ออก มอเตอร์เกิด Back Pressure และไหม้เสียหาย
4. การต่อระบบท่อลมขนาด C/D (Piping Sizing): พอร์ตข้อต่อมีขนาด OD 60.50 มม. (สวมในข้อต่อ 2 นิ้ว) และ ID 50.50 มม. (สวมท่อ 1.5 นิ้ว) สำหรับรุ่น 1.5HP แนะนำให้ใช้ท่อเมนขนาด 2 นิ้วตลอดเส้นทางเดินลม เพื่อลดแรงเสียดทานและช่วยให้อัตราการไหลเวียนลมพุ่งแรงเต็มพิกัด 165 m³/h
5. การติดตั้งระบบไฟฟ้าและความปลอดภัย (Electrical Wiring & Safety): มอเตอร์ใช้ไฟ 230V 50Hz 1 เฟส กินกระแสทำงานพิกัด ~5.8A ต้องต่อผ่านเบรกเกอร์ตัดไฟรั่ว (RCBO ขนาด 30mA) ร่วมกับ Magnetic Starter และต่อสายดินอย่างแน่นหนา พร้อมจัดวางเครื่องในห้องเครื่องที่แห้ง อากาศถ่ายเทสะดวก และไม่อยู่ในจุดเสี่ยงน้ำท่วมขัง
