Home > Chemical Feeder For Pool > ปั๊มฟีดคลอรีนEmaux > Dosing Pipe Fittings for CTRL4 / CTRL7 Emaux
Dosing Pipe Fittings for CTRL4 / CTRL7 Emaux - 1 View larger

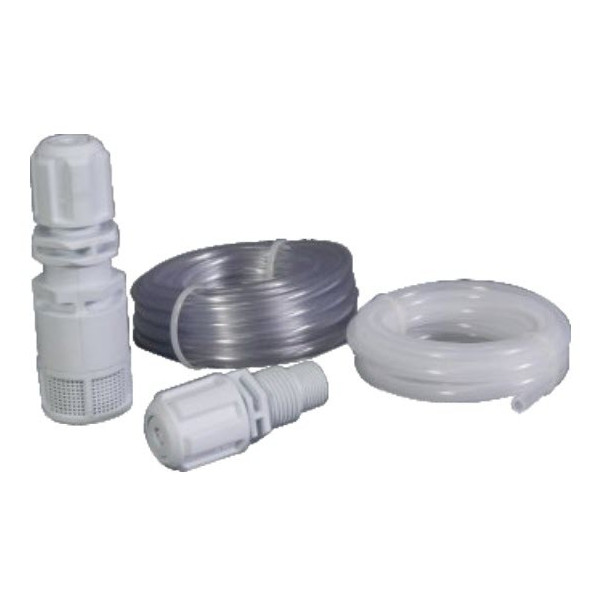

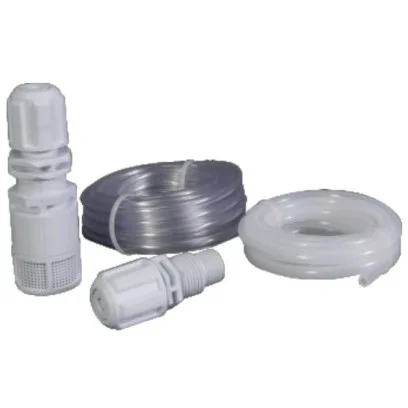

Dosing Pipe Fittings for CTRL4 / CTRL7 Emaux

Emaux

87990306

10011650

New product

2026-12-31

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,985.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

Pressures: 7bar Material: PVC Screw sizes: ½" The maximum resistance at: 60°C

Emaux Chemical Dosing Pool Background
Dosing Pipe Fittings for CTRL4 / CTRL7 Emaux EMAUX GENUINE
EMAUX WATER TECHNOLOGY DOSING PIPE FITTINGS • FOR CTRL4 / CTRL7 • 4x6 mm TUBING BRAND: EMAUX | SKU: 87990306 | ITEM: DOSING KIT

Dosing Pipe Fittings for CTRL4 / CTRL7 Emaux ชุดอุปกรณ์ข้อต่อและสายท่อดูด-จ่ายน้ำยาเคมีสระว่ายน้ำ (Sku: 87990306)

ชุดอะไหล่อุปกรณ์ข้อต่อและสายท่อดูด-จ่ายน้ำยาเคมีมาตรฐานโรงงานแท้ Dosing Pipe Fittings for CTRL4 / CTRL7 Emaux (รหัสสินค้า SKU: 87990306) ออกแบบเฉพาะสำหรับระบบปั๊มจ่ายสารเคมีและตู้ควบคุมคุณภาพน้ำอัตโนมัติ Emaux ในตระกูล CTRL4 Series, CTRL7 Series, CyberSync Series, DP300 Series (DP300-PH / DP300-ORP) ตลอดจนปั๊มโดสซิ่งเคมีมาตรฐานสระว่ายน้ำทุกรุ่น ในชุดประกอบด้วย 4 อุปกรณ์วิศวกรรมหลักพร้อมใช้งาน: 1. หัวกรองดูดน้ำยาเคมีก้นถังพร้อมเช็ควาล์ว (Foot Filter with Check Valve) ตัวเรือนพอลิโพรพีลีน (PP) ป้องกันตะกอนเข้าสู่ปั๊ม พร้อมลูกบอลเซรามิกและซีล FKM/Viton ป้องกันน้ำยาไหลย้อนกลับ 2. หัวฉีดจ่ายน้ำยาเคมีเข้าเส้นท่อสระว่ายน้ำ (Injection Valve Fitting) เกลียวนอกมาตรฐาน 1/2" MPT พร้อมวาล์วกันย้อนแรงดันสูง ป้องกันน้ำในสระดันย้อนเข้าสู่สายเคมี 3. สายท่อดูดสารเคมีแบบโปร่งใส (Transparent Flexible PVC Suction Tubing) ขนาดเส้นผ่านศูนย์กลาง 4 x 6 มม. (ID 4 mm / OD 6 mm) มองเห็นการไหลของน้ำยาชัดเจน และ 4. สายท่อจ่ายสารเคมีทนแรงดันสูง (Semi-Rigid PE Delivery Tubing) ขนาด 4 x 6 มม. ผลิตจากพอลิเอทิลีนความหนาแน่นสูง ทนทานต่อแรงดันปั๊ม คลอรีนน้ำเข้มข้น กรดเกลือ (HCl) และรังสียูวี 100% ป้องกันการแตกรั่วของสารเคมี เพิ่มความปลอดภัยและความเที่ยงตรงในการบำบัดน้ำสระว่ายน้ำระดับมืออาชีพ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Emaux Dosing Pipe Fittings (Foot Filter, Injection Valve & Tubing)

Foot Filter: Ø 24 x 88 mm • Injection: 1/2" MPT x 68 mm • สายท่อ: 4 x 6 mm (PVC & PE)
1. DIMENSION • EMAUX DOSING PIPE FITTINGS • FOOT VALVE, INJECTION VALVE & 4x6 mm TUBES COMPONENT DIMENSIONS & MECHANICAL STRUCTURE BALL H1 = 88 mm Ø 24 mm FOOT FILTER L2 = 68 mm 1/2" MPT THREAD INJECTION VALVE OD 6 mm ID 4 mm TUBE CROSS-SECTION (4x6 mm) • Suction: Transparent PVC (2.0 M) • Discharge: Semi-Rigid PE (2.0 M) • Wall Thickness: 1.0 mm (Heavy-Duty) SYSTEM INSTALLATION SCHEMATIC & FLOW PIPELINE CHEMICAL TANK (Acid / Chlorine) FOOT FILTER PVC SUCTION (4x6 mm) EMAUX PUMP ROTOR CTRL4 / CTRL7 PE DISCHARGE (4x6 mm) POOL PIPE (2") INJECTION 1/2" เช็ควาล์ว 2 ชั้น ป้องกันน้ำสระดันย้อนและป้องกันสารเคมีรั่วไหล 100% 2. SPECIFICATION • OFFICIAL EMAUX DOSING ACCESSORIES & CHEMICAL RESISTANCE MATRIX COMPONENT SPECIFICATIONS • รหัสสินค้า (SKU): 87990306 (Emaux Genuine) • หัวกรองดูด Foot Filter: H = 88 mm • OD = Ø 24 mm • หัวฉีดจ่าย Injection Valve: เกลียวนอก 1/2" MPT (L=68 mm) • ขนาดสายท่อเคมี: 4 x 6 mm (ID 4 mm / OD 6 mm) • ความยาวสายท่อในชุด: PVC 2.0 m + PE 2.0 m รวม 4.0 m PRESSURE & CHEMICAL RATINGS • ทนแรงดันใช้งานสาย PE: สูงสุด 10 Bar (145 PSI) • ทนแรงดันหัวฉีดจ่าย: 3 Bar (ทนแรงต้านในท่อสระ 100%) • วัสดุซีลและลูกวาล์ว: Viton / FKM Seal • Ceramic Ball • ความทนทานสารเคมี: ทนกรดเกลือ (HCl), คลอรีนน้ำ (NaOCl) • อุณหภูมิใช้งาน: 5°C ถึง 50°C (ทนแดด ทน UV 100%) COMPATIBLE EMAUX SYSTEMS • ปั๊มจ่ายสารเคมีหลัก: Emaux CTRL4 Series, CTRL7 Series ★ • ปั๊มโดสซิ่งดิจิทัล: Emaux DP300, DP300-PH, DP300-ORP • ระบบควบคุมอัตโนมัติ: CyberSync Pool Station Controller • ข้อต่อท่อสระที่รองรับ: Tee หรือ Clamp Saddle เกลียว 1/2" • การรับรองมาตรฐาน: Genuine Emaux Original Accessory EMAUX DOSING PIPE FITTINGS • SKU: 87990306 • FOR CTRL4 / CTRL7 • 4x6 mm TUBE • 1/2" MPT INJECTION • CERAMIC CHECK VALVE

จุดเด่นและความสำคัญของชุดอุปกรณ์ท่อดูด-จ่ายเคมี Emaux Dosing Pipe Fittings

หัวกรองดูดพร้อมบอลเซรามิกกันย้อน

กรองกักเศษตะกอนก้นถังเคมี ป้องกันสิ่งสกปรกอุดตันปั๊ม พร้อมลูกบอลเซรามิกความหนาแน่นสูงและซีล Viton ปิดผนึกสนิท ป้องกันน้ำยาไหลย้อนกลับและรักษาแรงดูด

หัวฉีด 1/2" MPT ป้องกันน้ำสระดันย้อน

ข้อต่อเกลียว 1/2 นิ้วมาตรฐาน ติดตั้งเข้าท่อน้ำหลักสระว่ายน้ำได้แน่นหนา พร้อมลิ้นยาง Duckbill ป้องกันน้ำแรงดันสูงจากปั๊มกรองดันย้อนเข้าสู่สายเคมีเด็ดขาด

สายท่อ 4x6 mm แยกเกรด PVC และ PE

สายดูด PVC โปร่งใสมองเห็นการไหลและฟองอากาศได้ชัดเจน ควบคู่กับสายจ่าย PE กึ่งแข็งทนแรงดันสูงถึง 10 บาร์ ไม่บวมพอง ปลอดภัยต่อสารเคมีเข้มข้น 100%

วัสดุ Virgin PP ทนกรด-ด่างเข้มข้น

ขึ้นรูปจากพลาสติกพอลิโพรพีลีนบริสุทธิ์หนาพิเศษ ทนทานต่อกรดเกลือ (Hydrochloric Acid) คลอรีนน้ำ (Sodium Hypochlorite) และแสงแดดยูวี ไม่กรอบแตกหักง่าย

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Emaux Genuine Accessories
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
EMAUX (Emaux Water Technology Co., Ltd.)
รหัสสินค้า / SKU
87990306 (Dosing Pipe Fittings for CTRL4 / CTRL7 Emaux)
ขนาดสายท่อเชื่อมต่อ (Tubing Dimensions)
4 x 6 มิลลิเมตร (เส้นผ่านศูนย์กลางภายใน ID 4 มม. / ภายนอก OD 6 มม.)
ขนาดเกลียวหัวฉีดจ่าย (Injection Fitting Thread)
เกลียวนอกมาตรฐาน 1/2 นิ้ว MPT (Male Pipe Thread / ความยาว 68 มม.)
ขนาดหัวกรองดูดก้นถัง (Foot Filter Dimensions)
ความสูงรวม H1 = 88 มม. • เส้นผ่านศูนย์กลางตะแกรง OD = Ø 24 มม.
วัสดุสายท่อในชุด (Tubing Materials)
ท่อดูด PVC โปร่งใส (นิ่ม) 2.0 ม. + ท่อจ่าย PE ทนแรงดัน (กึ่งแข็ง) 2.0 ม.
ระบบวาล์วกันย้อน (Non-Return Mechanism)
ลูกบอลเซรามิก (Ceramic Ball) ใน Foot Filter + ลิ้นยาง Duckbill ใน Injection Valve
วัสดุโครงสร้างและซีล (Body & Seals)
Virgin Polypropylene (PP) หนาพิเศษ • โอริงและซีลยาง FKM / Viton แท้ 100%
แรงดันใช้งานสูงสุด (Max Pressure Rating)
สายท่อจ่าย PE ทนแรงดันได้ถึง 10 Bar • หัวฉีดจ่ายทนแรงต้านในท่อ 3 Bar
อุปกรณ์ Emaux ที่ใช้งานร่วมกันได้
Emaux CTRL4, CTRL7, DP300-PH, DP300-ORP, CyberSync Series และปั๊มเคมีมาตรฐานสระว่ายน้ำ

ตารางเปรียบเทียบชิ้นส่วนอุปกรณ์ในชุด Emaux Dosing Pipe Fittings Kit (SKU: 87990306)

รายการอุปกรณ์ตำแหน่งการติดตั้งขนาดข้อต่อ / สายวัสดุโครงสร้างระบบเช็ควาล์วหน้าที่หลัก
Foot Filter with Check Valve ★จุ่มก้นถังสารเคมี ★Ø 24 x 88 mm (สาย 4x6)Virgin PP + VitonCeramic Ball Valveกรองตะกอน + กันไหลย้อน
Injection Valve Fitting ★ติดตั้งบนท่อเมนสระ ★เกลียว 1/2" MPT (สาย 4x6)Virgin PP + FKMDuckbill Lip Valveฉีดเคมี + กันน้ำสระดันย้อน
Suction Tubing (ท่อดูด)จากถังเคมีเข้าปั๊มID 4 mm x OD 6 mm x 2 mFlexible PVC โปร่งใสไม่มี (ต่อเข้า Foot Filter)ท่อดูดสารเคมี มองเห็นการไหล
Discharge Tubing (ท่อจ่าย)จากปั๊มไปหัวฉีดสระID 4 mm x OD 6 mm x 2 mSemi-Rigid PE กึ่งแข็งไม่มี (ต่อเข้า Injection)ท่อจ่ายทนแรงดันสูง 10 Bar

ขั้นตอนการติดตั้งชุดข้อต่อท่อดูด-จ่ายสารเคมี Emaux อย่างถูกต้อง

  • การติดตั้งฝั่งดูดสารเคมี (Suction Line): ต่อสายท่อ PVC ใส 4x6 mm เข้ากับหัวกรอง Foot Filter ขันน็อตบีบอัดให้แน่น และหย่อนตัวกรองลงถึงก้นถังเคมีในแนวดิ่ง เพื่อให้ลูกบอลเซรามิกทำงานได้อย่างอิสระ
  • การติดตั้งฝั่งจ่ายสารเคมี (Discharge Line): ใช้สายท่อ PE กึ่งแข็ง 4x6 mm ต่อจากด้านจ่ายของปั๊มโดสซิ่งไปยังหัวฉีด Injection Valve เกลียว 1/2" MPT บนท่อเมนสระว่ายน้ำ (ติดตั้งหลังฮีตเตอร์เสมอ)
  • การเสียบสายท่อเข้ากับเดือยข้อต่อ: สอดปลอกน็อตเข้าสายท่อก่อน ดันสายท่อ 4x6 mm เข้ากับเดือยทรงกรวยให้สุดระยะ จากนั้นขันน็อตล็อกด้วยมือให้แน่นตึงมือโดยไม่ต้องใช้ประแจขันแน่นเกินไป

ข้อควรระวังสำคัญด้านความปลอดภัยและการป้องกันน้ำยารั่วซึม

  • ห้ามสลับชนิดสายท่อดูดและท่อจ่ายเด็ดขาด: สายท่อ PE กึ่งแข็งต้องใช้กับฝั่งจ่ายเคมีเท่านั้น เนื่องจากสาย PVC นิ่มไม่สามารถทนแรงดันปั๊มต่อเนื่องได้และอาจแตกพองเกิดอันตราย
  • ตรวจสอบคราบผลึกแคลเซียมที่หัวฉีด: ในการจ่ายคลอรีนน้ำอาจเกิดคราบตะกรันอุดตันลิ้นยาง Duckbill ให้ถอดหัวฉีดออกมาแช่ในกรดเจือจางเพื่อล้างตะกรันทุก 3-6 เดือน
  • การเลือกใช้อะไหล่แท้: เลือกใช้ชุดข้อต่อและสายท่อแท้ Emaux รหัส SKU: 87990306 เพื่อให้ได้ขนาดสาย 4x6 มม. และโอริง Viton ที่ทนต่อการกัดกร่อนจากกรดและคลอรีน 100%
