Home > Chemical Feeder For Pool > ปั๊มฟีดคลอรีนEmaux > Dosing Pipe Fittings for CTRL20 Emaux
Dosing Pipe Fittings for CTRL20 Emaux - 1 View larger

Dosing Pipe Fittings for CTRL20 Emaux

Emaux

87990304

10011651

New product

2026-12-31

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,985.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

Dosing pipe fittings for CTR20

Pressures: 7bar Material: PVC Screw sizes: ½" The maximum resistance at: 60°C

Emaux Chemical Dosing Pool Background
Dosing Pipe Fittings for CTRL20 Emaux EMAUX GENUINE
EMAUX WATER TECHNOLOGY DOSING PIPE FITTINGS • FOR CTRL20 (HIGH FLOW 20 L/H) • HEAVY-DUTY PP BRAND: EMAUX | SKU: 87990304 | APPLICATION: CTRL20

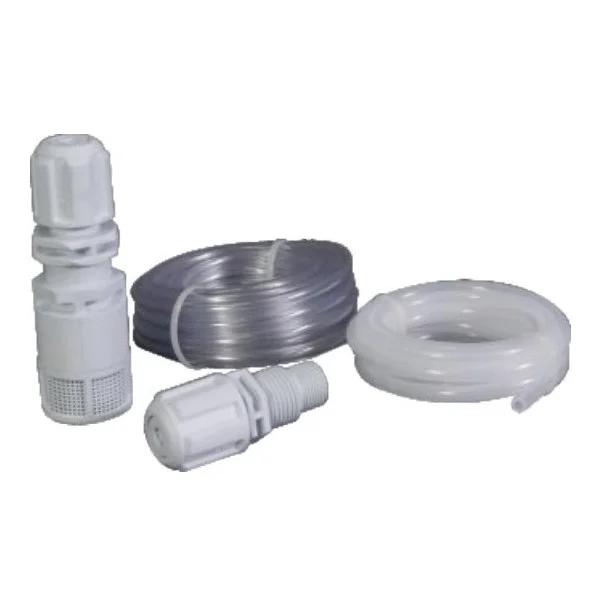

Dosing Pipe Fittings for CTRL20 Emaux ชุดอุปกรณ์ข้อต่อและสายท่อดูด-จ่ายน้ำยาเคมีอัตราการไหลสูงสำหรับปั๊ม Emaux CTRL20 (Sku: 87990304)

ชุดอุปกรณ์ข้อต่อและสายท่อดูด-จ่ายสารเคมีมาตรฐานวิศวกรรมโรงงานแท้ Dosing Pipe Fittings for CTRL20 Emaux (รหัสสินค้า SKU: 87990304) ออกแบบเฉพาะสำหรับปั๊มจ่ายสารเคมีความจุสูง Emaux CTRL20 Series (อัตราการจ่ายสารเคมี 20 ลิตรต่อชั่วโมง / 20 L/h) รวมถึงระบบควบคุมคุณภาพน้ำสระว่ายน้ำเชิงพาณิชย์และสระขนาดใหญ่ที่ต้องการอัตราการโดสเคมีปริมาณมาก ในชุดประกอบด้วยอุปกรณ์หลักครบเซ็ต: 1. หัวกรองดูดน้ำยาเคมีอัตราการไหลสูงพร้อมเช็ควาล์ว (High-Flow Foot Filter with Check Valve) ตัวเรือนพอลิโพรพีลีน (Virgin PP) ขนาดกว้างพิเศษ H = 92 มม., Ø 28 มม. พร้อมลูกบอลเซรามิกและซีล FKM/Viton ป้องกันตะกอนอุดตันและป้องกันสารเคมีไหลย้อนกลับ 2. หัวฉีดจ่ายสารเคมีเข้าท่อเมนสระว่ายน้ำ (High-Capacity Injection Valve Fitting) เกลียวนอกมาตรฐาน 1/2" MPT (ความยาว L = 72 มม.) พร้อมวาล์วยางกันย้อนแบบ Duckbill ทนแรงดันสูง 3. สายท่อดูดสารเคมี PVC โปร่งใส (Transparent Flexible PVC Suction Tubing) ขนาด 4 x 6 มม. ยาว 2.0 เมตร มองเห็นสถานะการไหลและฟองอากาศได้ชัดเจน และ 4. สายท่อจ่ายสารเคมี PE ทนแรงดันสูง (Semi-Rigid PE Delivery Tubing) ขนาด 4 x 6 มม. ยาว 2.0 เมตร ผลิตจากพอลิเอทิลีนหนาพิเศษ ทนแรงดันได้ถึง 10 Bar (145 PSI) ทนทานต่อกรดเกลือ (Hydrochloric Acid) คลอรีนน้ำเข้มข้น (Sodium Hypochlorite) และรังสียูวี 100% ป้องกันการรั่วซึมและการแตกร้าว รองรับการจ่ายสารเคมีได้อย่างแม่นยำต่อเนื่องยาวนาน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Emaux Dosing Pipe Fittings for CTRL20 (Foot Filter, Injection Valve & Tubing)

Foot Filter: Ø 28 x 92 mm • Injection: 1/2" MPT x 72 mm • สายท่อ: 4 x 6 mm (20 L/h Flow)
1. DIMENSION • EMAUX CTRL20 DOSING PIPE FITTINGS • HIGH-FLOW FOOT FILTER & INJECTION VALVE CTRL20 HIGH-FLOW COMPONENT DIMENSIONS & STRUCTURE CERAMIC H1 = 92 mm Ø 28 mm CTRL20 FOOT FILTER L2 = 72 mm 1/2" MPT THREAD CTRL20 INJECTION VALVE OD 6 mm ID 4 mm TUBE CROSS-SECTION (4x6 mm) • Suction: Transparent PVC (2.0 M) • Discharge: High-Pressure PE (2.0 M) • Flow Rate: Optimized for 20 L/h CTRL20 DOSING PIPELINE LOOP & INJECTION ASSEMBLY CHEMICAL TANK (Acid / Chlorine) FOOT FILTER PVC SUCTION (4x6 mm) EMAUX CTRL20 20 L/h HIGH CAPACITY PE DISCHARGE (4x6 mm) POOL PIPE (2") INJECTION 1/2" รองรับอัตราการจ่ายสารเคมี 20 L/h ป้องกันแรงดันย้อนและกาลักน้ำ 100% 2. SPECIFICATION • OFFICIAL EMAUX CTRL20 DOSING PIPE FITTINGS (SKU: 87990304) COMPONENT SPECIFICATIONS • รหัสสินค้า (SKU): 87990304 (Emaux Genuine) • หัวกรองดูด Foot Filter: H = 92 mm • OD = Ø 28 mm • หัวฉีดจ่าย Injection Valve: เกลียวนอก 1/2" MPT (L=72 mm) • ขนาดสายท่อเคมี: 4 x 6 mm (รองรับอัตราจ่าย 20 L/h) • ความยาวสายท่อในชุด: PVC 2.0 m + PE 2.0 m รวม 4.0 m PRESSURE & CHEMICAL RATINGS • ทนแรงดันใช้งานสาย PE: สูงสุด 10 Bar (145 PSI) • ทนแรงดันหัวฉีดจ่าย: 3 Bar (ทนแรงต้านในท่อสระ 100%) • วัสดุซีลและลูกวาล์ว: Viton / FKM Seal • Ceramic Ball • ความทนทานสารเคมี: ทนกรดเกลือ (HCl), คลอรีนน้ำ (NaOCl) • อุณหภูมิใช้งาน: 5°C ถึง 50°C (ทนแดด ทน UV 100%) COMPATIBLE EMAUX SYSTEMS • ปั๊มจ่ายสารเคมีหลัก: Emaux CTRL20 Series (20 L/h) ★ • ปั๊มโดสซิ่งพาณิชย์: Emaux DP300 High-Output Series • ระบบควบคุมอัตโนมัติ: CyberSync Commercial Station • ข้อต่อท่อสระที่รองรับ: Tee หรือ Clamp Saddle เกลียว 1/2" • การรับรองมาตรฐาน: Genuine Emaux Original Accessory EMAUX DOSING PIPE FITTINGS FOR CTRL20 • SKU: 87990304 • 20 L/H HIGH FLOW • 1/2" MPT INJECTION • CERAMIC BALL VALVE

จุดเด่นและความสำคัญของชุดอุปกรณ์ท่อดูด-จ่ายเคมี Emaux Dosing Pipe Fittings for CTRL20

หัวกรองดูดพร้อมบอลเซรามิกกันย้อน

กรองกักเศษตะกอนก้นถังเคมี ป้องกันสิ่งสกปรกอุดตันปั๊ม พร้อมลูกบอลเซรามิกความหนาแน่นสูงและซีล Viton ปิดผนึกสนิท ป้องกันน้ำยาไหลย้อนกลับและรักษาแรงดูด

หัวฉีด 1/2" MPT ป้องกันน้ำสระดันย้อน

ข้อต่อเกลียว 1/2 นิ้วมาตรฐาน ติดตั้งเข้าท่อน้ำหลักสระว่ายน้ำได้แน่นหนา พร้อมลิ้นยาง Duckbill ป้องกันน้ำแรงดันสูงจากปั๊มกรองดันย้อนเข้าสู่สายเคมีเด็ดขาด

สายท่อ 4x6 mm แยกเกรด PVC และ PE

สายดูด PVC โปร่งใสมองเห็นการไหลและฟองอากาศได้ชัดเจน ควบคู่กับสายจ่าย PE กึ่งแข็งทนแรงดันสูงถึง 10 บาร์ ไม่บวมพอง ปลอดภัยต่อสารเคมีเข้มข้น 100%

วัสดุ Virgin PP ทนกรด-ด่างเข้มข้น

ขึ้นรูปจากพลาสติกพอลิโพรพีลีนบริสุทธิ์หนาพิเศษ ทนทานต่อกรดเกลือ (Hydrochloric Acid) คลอรีนน้ำ (Sodium Hypochlorite) และแสงแดดยูวี ไม่กรอบแตกหักง่าย

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Emaux Genuine Accessories
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
EMAUX (Emaux Water Technology Co., Ltd.)
รหัสสินค้า / SKU
87990304 (Dosing Pipe Fittings for CTRL20 Emaux)
ขนาดสายท่อเชื่อมต่อ (Tubing Dimensions)
4 x 6 มิลลิเมตร (เส้นผ่านศูนย์กลางภายใน ID 4 มม. / ภายนอก OD 6 มม.)
ขนาดเกลียวหัวฉีดจ่าย (Injection Fitting Thread)
เกลียวนอกมาตรฐาน 1/2 นิ้ว MPT (Male Pipe Thread / ความยาว 72 มม.)
ขนาดหัวกรองดูดก้นถัง (Foot Filter Dimensions)
ความสูงรวม H1 = 92 มม. • เส้นผ่านศูนย์กลางตะแกรง OD = Ø 28 มม.
วัสดุสายท่อในชุด (Tubing Materials)
ท่อดูด PVC โปร่งใส (นิ่ม) 2.0 ม. + ท่อจ่าย PE ทนแรงดัน (กึ่งแข็ง) 2.0 ม.
ระบบวาล์วกันย้อน (Non-Return Mechanism)
ลูกบอลเซรามิก (Ceramic Ball) ใน Foot Filter + ลิ้นยาง Duckbill ใน Injection Valve
วัสดุโครงสร้างและซีล (Body & Seals)
Virgin Polypropylene (PP) หนาพิเศษ • โอริงและซีลยาง FKM / Viton แท้ 100%
แรงดันใช้งานสูงสุด (Max Pressure Rating)
สายท่อจ่าย PE ทนแรงดันได้ถึง 10 Bar • หัวฉีดจ่ายทนแรงต้านในท่อ 3 Bar
อุปกรณ์ Emaux ที่ใช้งานร่วมกันได้
Emaux CTRL20 (20 L/h), DP300 High-Capacity Series, CyberSync Commercial และปั๊มเคมีสระว่ายน้ำ

ตารางเปรียบเทียบชุดอุปกรณ์ข้อต่อท่อดูด-จ่ายเคมี Emaux Dosing Pipe Fittings (CTRL4/7 vs CTRL20)

รุ่นชุดอุปกรณ์ (SKU)ปั๊มเคมีที่รองรับอัตราจ่ายเคมีสูงสุดขนาดสายท่อขนาด Foot Filterขนาดหัวฉีดจ่าย
87990306 (CTRL4 / CTRL7)Emaux CTRL4, CTRL7, DP3004 - 7 L/h4 x 6 mmØ 24 x 88 mm1/2" MPT (L=68 mm)
87990304 (CTRL20) ★Emaux CTRL20 High-Capacity ★20 L/h (High Flow) ★4 x 6 mm Heavy Wall ★Ø 28 x 92 mm (กว้างพิเศษ) ★1/2" MPT (L=72 mm) ★

ขั้นตอนการติดตั้งชุดข้อต่อท่อดูด-จ่ายเคมีสำหรับปั๊ม CTRL20

  • การติดตั้งฝั่งดูดสารเคมี (Suction Line): ต่อสายท่อ PVC ใส 4x6 mm เข้ากับหัวกรอง Foot Filter ขันน็อตบีบอัดให้แน่น และหย่อนตัวกรองลงถึงก้นถังเคมีในแนวดิ่ง เพื่อให้ลูกบอลเซรามิกทำงานได้อย่างอิสระ
  • การติดตั้งฝั่งจ่ายสารเคมี (Discharge Line): ใช้สายท่อ PE กึ่งแข็ง 4x6 mm ต่อจากด้านจ่ายของปั๊ม CTRL20 ไปยังหัวฉีด Injection Valve เกลียว 1/2" MPT บนท่อเมนสระว่ายน้ำ (ติดตั้งหลังฮีตเตอร์เสมอ)
  • การเสียบสายท่อเข้ากับเดือยข้อต่อ: สอดปลอกน็อตเข้าสายท่อก่อน ดันสายท่อ 4x6 mm เข้ากับเดือยทรงกรวยให้สุดระยะ จากนั้นขันน็อตล็อกด้วยมือให้แน่นตึงมือโดยไม่ต้องใช้ประแจขันแน่นเกินไป

ข้อควรระวังสำคัญด้านความปลอดภัยและการป้องกันน้ำยารั่วซึม

  • ห้ามสลับชนิดสายท่อดูดและท่อจ่ายเด็ดขาด: สายท่อ PE กึ่งแข็งต้องใช้กับฝั่งจ่ายเคมีเท่านั้น เนื่องจากสาย PVC นิ่มไม่สามารถทนแรงดันปั๊มต่อเนื่องได้และอาจแตกพองเกิดอันตราย
  • ตรวจสอบคราบผลึกแคลเซียมที่หัวฉีด: ในการจ่ายคลอรีนน้ำอาจเกิดคราบตะกรันอุดตันลิ้นยาง Duckbill ให้ถอดหัวฉีดออกมาแช่ในกรดเจือจางเพื่อล้างตะกรันทุก 3-6 เดือน
  • การเลือกใช้อะไหล่แท้ตรงรุ่น: เลือกใช้ชุดข้อต่อและสายท่อแท้ Emaux รหัส SKU: 87990304 สำหรับปั๊ม CTRL20 เพื่อให้รองรับอัตราการไหลสูง 20 L/h และโอริง Viton ที่ทนต่อการกัดกร่อน 100%
