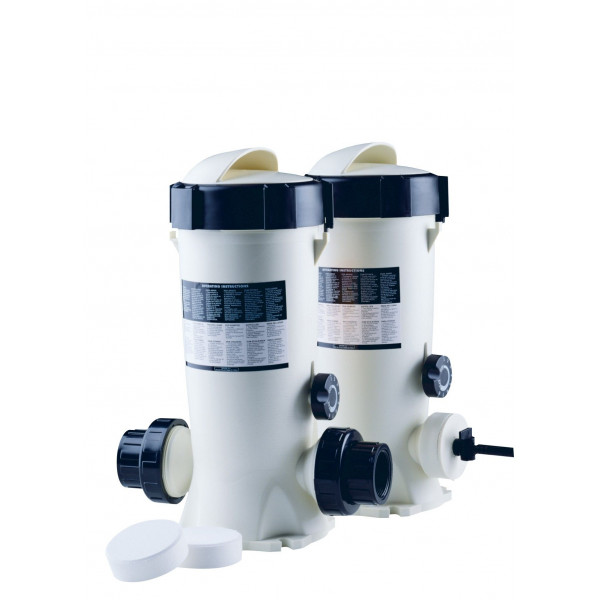

กระบอกจ่ายคลอรีนก้อน AstralPool Dossi-3 In-Line ขนาดท่อ 1-1/2" (SKU: 24429)
การติดตั้งแบบ In-Line (ต่อตรง) เชื่อมต่อเข้าระบบท่อส่งน้ำกลับเข้าสระขนาด 1-1/2" ทนแรงดันน้ำหมุนเวียนสูง
ความจุคลอรีน/โบรมีนก้อน 3.5 กก. รองรับคลอรีนก้อน 200 กรัม สำหรับสระว่ายน้ำขนาดใหญ่สูงสุดถึง 60 ลบ.ม.
วัสดุ ABS ทนสารเคมีและรังสี UV โครงสร้างพลาสติกคุณภาพสูง ไม่กรอบแตก ทนการกัดกร่อนจากคลอรีนเข้มข้น 100%
1. มิติและขนาดทางวิศวกรรม (Engineering Dimensions)
แบบจำลองพิมพ์เขียวสัดส่วนโครงสร้างทางวิศวกรรมตามมาตรฐานโรงงาน AstralPool รุ่น Dossi-3 In-Line ขนาดความละเอียด 1400 × 1400 พิกเซล แสดงผลคมชัดและปรับขนาดพอดีกับทุกหน้าจออัตโนมัติ
CAD SPECIFICATION: ASTRALPOOL DOSSI-3 (24429) Vector Scale 1400 × 1400px
| สัดส่วนมิติ (Dimension Axis) | ขนาดมาตรฐาน (Metric) | ขนาดเทียบเท่า (Imperial) |
|---|---|---|
| ความสูงรวมทั้งหมด (Height) | 405 มม. (mm) | 15.94 นิ้ว (Inches) |
| ความกว้างรวมยูเนี่ยน (Width) | 250 มม. (mm) | 9.84 นิ้ว (Inches) |
| เส้นผ่านศูนย์กลางตัวถัง (Diameter) | Ø 200 มม. (mm) | Ø 7.87 นิ้ว (Inches) |
| ขนาดข้อต่อท่อเข้า-ออก (Connections) | 1-1/2" BSP (DN40 / สวมท่อ 50 มม.) | 1.5" Nominal Pipe Size |
2. ข้อมูลจำเพาะทางเทคนิคเชิงลึก (Technical Specifications)
ตารางสเปกมาตรฐานโรงงาน AstralPool (รหัสสินค้า: 24429)
| คุณสมบัติ (Specification) | รายละเอียดทางวิศวกรรม (Details) |
|---|---|
| แบรนด์ผู้ผลิต / ประเทศ | AstralPool (กลุ่มบริษัท Fluidra S.A., ประเทศสเปน) |
| รหัสสินค้า (Manufacturer SKU) | 24429 |
| ประเภทการติดตั้ง (Installation Type) | In-Line (ติดตั้งต่อตรงในท่อเมนจ่ายน้ำกลับเข้าสระว่ายน้ำ) |
| ขนาดข้อต่อท่อ (Connection) | เกลียวในขนาด 1-1/2" พร้อมยูเนี่ยนคู่ ถอดประกอบง่าย |
| ความจุเคมีภัณฑ์ (Chemical Capacity) | 3.5 กิโลกรัม (เม็ดคลอรีนไตรคลอร์ 200 กรัม หรือ โบรมีนก้อน) |
| ปริมาตรสระที่เหมาะสม (Pool Volume) | สูงสุด 60 ลบ.ม. (สำหรับคลอรีน) / สูงสุด 30 ลบ.ม. (สำหรับโบรมีน) |
| แรงดันทำงานสูงสุด (Max Pressure) | 2.0 บาร์ (29 psi) |
| วัสดุตัวเรือน (Body Material) | พลาสติก ABS และส่วนผสมทางวิศวกรรม ทนรังสี UV และการกัดกร่อน |
| ระบบควบคุมการจ่าย (Regulator) | วาล์วปรับอัตราการละลายด้านข้าง พร้อมระบบดับเบิ้ลเซฟตี้ล็อกฝาปิด |
คำแนะนำในการติดตั้งและการใช้งาน
- ต้องติดตั้งกระบอกจ่ายคลอรีนเป็นอุปกรณ์ลำดับสุดท้ายในเส้นท่อส่งน้ำกลับเข้าสระ (อยู่หลังปั๊ม ถังกรอง และเครื่องทำความร้อนเสมอ)
- ติดตั้งเช็ควาล์ว (Check Valve) ระหว่างฮีตเตอร์/ถังกรอง กับกระบอกจ่าย เพื่อป้องกันก๊าซคลอรีนไหลย้อนกลับไปกัดกร่อนอุปกรณ์ในห้องเครื่อง
- ก่อนเปิดฝาเติมคลอรีนทุกครั้ง ให้ปิดปั๊มน้ำและหมุนวาล์วระบายแรงดันออกจนหมดเพื่อความปลอดภัยสูงสุดของผู้ปฏิบัติงาน
