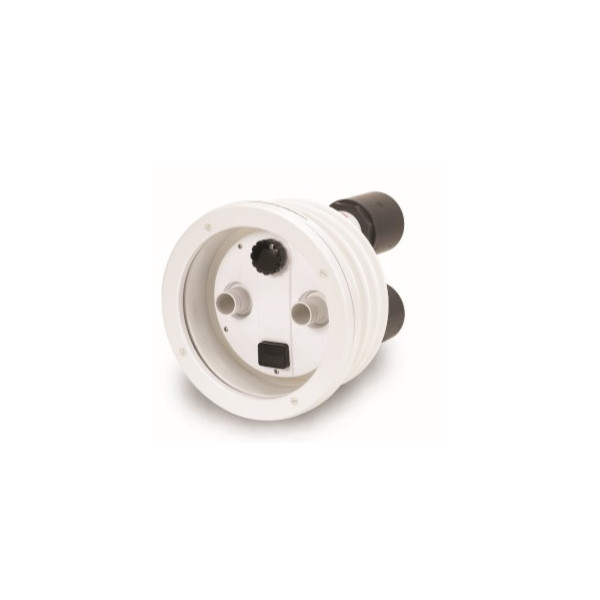

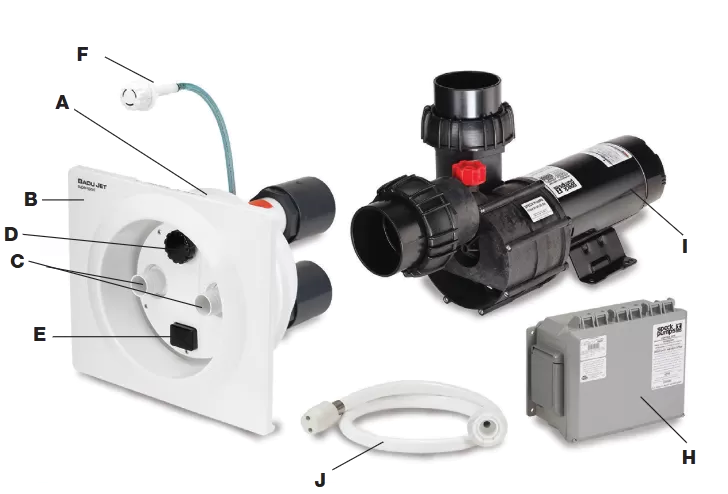

ส่วนประกอบตัวเรือนหัวฉีดคู่ Badu Jet Dual Nozzle
โครงสร้างหัวฉีดคู่คุณภาพสูง ปรับทิศทางและแรงดันน้ำได้อย่างแม่นยำ

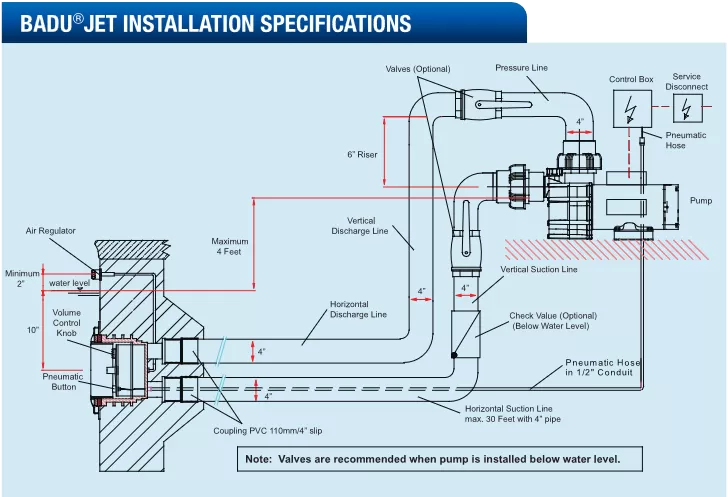

แผนผังมิติและการติดตั้งระบบ คลิกเพื่อซูมขนาดใหญ่
แสดงตำแหน่งตัวเรือน ปั๊มน้ำ ท่ออากาศ และกล่องสวิตช์ควบคุม
คุณสมบัติเด่นและรายละเอียดส่วนประกอบ (Features & Components)

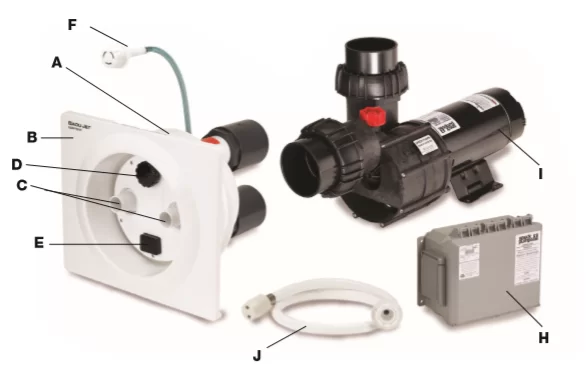

รายละเอียดชิ้นส่วนตามรหัสอ้างอิงบนแบบวิศวกรรม| รหัส | รายละเอียดส่วนประกอบ |
|---|---|
| A | ตัวเรือนพลาสติกติดตั้งแบบฝังเรียบ เส้นผ่านศูนย์กลาง 16 นิ้ว |
| B | ฝาครอบสี่เหลี่ยมป้องกันการติดฝัง (Anti-entrapment) ให้แรงดูดที่มองไม่เห็น ขนาด 20" × 17" |
| C | หัวฉีดแบบฝังปรับระดับได้ |
| D | ปุ่มหมุนควบคุมระดับน้ำเพื่อปรับการไหลของน้ำ |
| E | ปุ่มเปิด/ปิดแบบนิวเมติก รับประกันการแยกกันอย่างสมบูรณ์ระหว่างน้ำในสระและการควบคุมมอเตอร์ปั๊ม |
| F | ตัวปรับแรงดันอากาศ (Air regulator) ปรับปริมาณฟองอากาศในกระแสน้ำ (มีฝาครอบสีดำเป็นอุปกรณ์เสริม) |
| G | ท่อสำหรับปุ่มนิวเมติก ยาว 50 ฟุต (ไม่แสดงในภาพ) |
| H | กล่องควบคุมพร้อมระบบตัดไฟกันรั่ว (GFCI) |
| I | ปั๊มพลาสติกล่อน้ำด้วยตัวเอง Speck ขนาด 4 แรงม้า ได้รับมาตรฐาน UL แบบเฟสเดียวพร้อมระบบตัดการทำงานเมื่อความร้อนเกิน (ไม่ต้องใช้สตาร์ทเตอร์มอเตอร์) |
| J | สายยางนวดพร้อมตัวสร้างจังหวะ (Pulsator) สามารถนำมาต่อเข้ากับหัวฉีดได้ |
ข้อมูลจำเพาะการติดตั้ง (Installation Specifications)
- • โดยปกติ BADUJET จะถูกออกแบบรวมเข้ากับสระว่ายน้ำตั้งแต่แรกเริ่ม แต่ก็สามารถติดตั้งเพิ่มในภายหลังกับสระว่ายน้ำใดก็ได้
- • ไม่มีชิ้นส่วนที่ยื่นออกมา ช่วยให้มั่นใจในความปลอดภัยของผู้ใช้สระ ดีไซน์กะทัดรัดมาก และติดตั้งได้ด้วยต้นทุนที่ต่ำ
- • ระบบ BADUJET ประกอบด้วยกล่องควบคุมพร้อมรีเลย์ สวิตช์ลม และท่อลมความยาว 50 ฟุต
- • จำเป็นต้องใช้ท่อประปาขนาดขั้นต่ำ 4 นิ้ว (ปั๊มและกล่องควบคุมมีจำหน่ายในรุ่น 3 เฟสเช่นกัน)
- • หมายเหตุ: ควรอ่านคำแนะนำทั้งหมดอย่างละเอียดก่อนทำการติดตั้ง
