ฝึกว่ายน้ำได้อย่างต่อเนื่องไม่มีที่สิ้นสุด โดยไม่ต้องกลับตัว
เหมาะอย่างยิ่งสำหรับสระว่ายน้ำขนาดเล็กที่มีพื้นที่จำกัด ยอดเยี่ยมสำหรับการฝึกสมรรถภาพทางกาย การนวดใต้น้ำ และการว่ายน้ำอย่างต่อเนื่องโดยไม่ต้องกลับตัวไปมา
1. หน้าปัดเครื่องสร้างกระแสน้ำทวน (Face Plate)
ขนาดผลิตภัณฑ์ (Product Dimensions)
แบบแปลนหน้าปัดและระยะการเชื่อมต่อด้านหน้า ระยะความลึกแบบแปลนด้านข้าง (Side Profile)
ความลึกรวมทั้งหมด (Total Depth):
239 + 70.1 มม. (309.1 มม.)
• 239 มม.: ระยะความลึกตัวเครื่องสำหรับฝังในโครงสร้างผนังสระ
• 70.1 มม.: ระยะยื่นของหน้าปัดเครื่องสร้างกระแสน้ำทวนนอกผนังสระ
| รหัสสินค้า (Code) | รุ่น (Model) | รายละเอียด (Description) |
|---|---|---|
| 91602102 | EM0055 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สี RGB |
| 91602101 | EM0055 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สีขาว |
คุณสมบัติของผลิตภัณฑ์ (Key Features)
- กระแสน้ำทวนกำลังสูง สร้างแรงต้านที่มีประสิทธิภาพสำหรับการฝึกซ้อม
- ผลิตภัณฑ์สามารถใช้งานเป็นระบบหัวฉีดเดี่ยวหรือหัวฉีดคู่ โดยใช้ปั๊มน้ำ 1 หรือ 2 ตัว

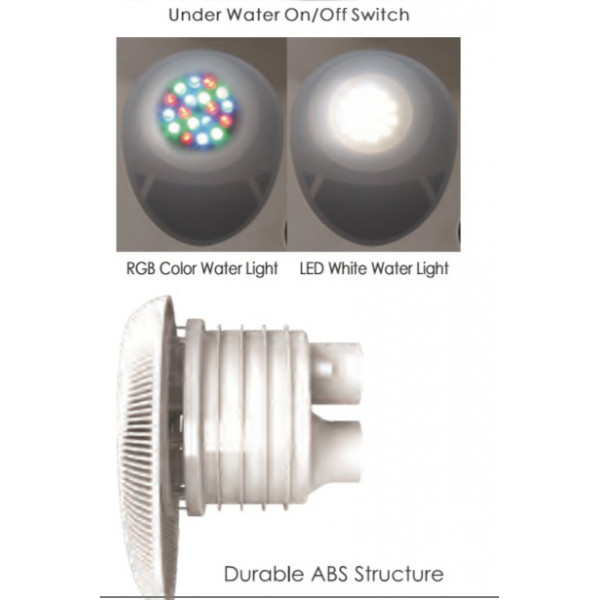

- หน้าปัดเครื่องสร้างกระแสน้ำทวนมาพร้อมไฟ LED เสริมบรรยากาศยามค่ำคืน
- การควบคุมทั้งหมดอยู่บนหน้าปัด สามารถสั่งการได้อย่างปลอดภัยขั้นสูงสุดขณะที่คุณอยู่ในน้ำ
- สามารถปรับวาล์วเพื่อควบคุมระดับฟองอากาศ (Air Bubbles) ได้ตามต้องการ

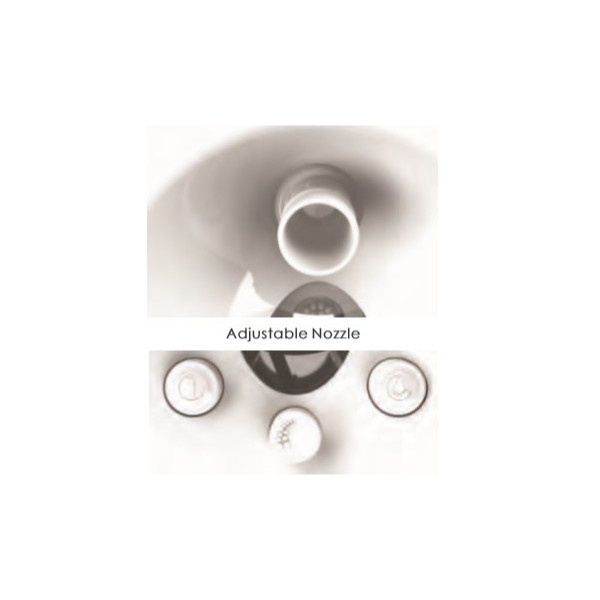

- สามารถเปลี่ยนทิศทางการไหลของน้ำได้ผ่านหัวฉีดที่ปรับระดับได้รอบทิศทาง
โครงสร้างตัวเครื่องด้านข้างและท่อต่อ2. อุปกรณ์เสริมปั๊มน้ำ (Emaux Pumps)
ปั๊มน้ำคุณภาพสูงมาตรฐานสากล สำหรับขับเคลื่อนกระแสน้ำทวน
ปั๊มน้ำซีรีส์ SR (SR Series)
ไฟ 1 เฟส (220V) & 3 เฟส (380V)- ฉนวนกันความร้อนคลาส: 130(B)
- มาตรฐานระดับการกันน้ำ IPX5
- มีระบบป้องกันความร้อนในตัว (Thermal Protection)
- มีระบบป้องกันการโหลดเกิน (Overload Protection)
ปั๊มน้ำซีรีส์ UPH (UPH Series)
ไฟ 3 เฟส (380V) มอเตอร์ IE3- มาตรฐานระดับการกันน้ำ: IPX5
- ล่อน้ำด้วยตัวเอง (Self Priming): สูง 3 เมตร
- อัตราการไหลทรงพลัง: สูงสุด 110 ลบ.ม./ชม.
- แรงดันไฟฟ้าขณะทำงาน: 380-400Vac (3 เฟส)
- มอเตอร์ประสิทธิภาพสูงระดับพรีเมียมคลาส IE3
- ตลับลูกปืนทนความร้อนสูงพิเศษได้ถึง 160°C
ข้อมูลทางเทคนิค (Technical Information)
| การเลือกปั๊มน้ำ (Water Pump Selection) | ปริมาณการไหลสูงสุด (Qmax) | ระยะส่งสูงสุด Hmax (เมตร) | แรงดันไฟฟ้า/ความถี่ (V/Hz) | กำลังไฟฟ้า (Power) | ||
|---|---|---|---|---|---|---|
| ม³/ชม. | ลิตร/นาที | กิโลวัตต์ (kW) | แรงม้า (HP) | |||
| UPH400 pump x 1 | 75 | 1,300 | 13 | 380/50 | 3.00 | 4.0 |
| UPH550 pump x 1 | 90 | 1,500 | 17.5 | 380/50 | 4.00 | 5.5 |
| SR30 pump x 1 | 28 | 480 | 20 | 220/50 | 2.18 | 3.0 |
| ★ SR30 pump x 2 (380V/220V) | 50 | 850 | 25 | 380V / 220V | 2 x 2.18 | 2 x 3.0 |
3. กล่องควบคุม (Control Box)
กล่องควบคุมระบบมาตรฐาน IP| รหัสสินค้า (Code) | รุ่น (Model) | กระแสไฟเข้าหลัก (Main Power input) | กำลังไฟออกสำหรับปั๊ม (Pump Power output) | กำลังไฟออกสำหรับไฟ (Lighting Power output) |
|---|---|---|---|---|
| 9110701 | SWJ-CB | AC 220V/50Hz | AC 220V/50Hz, 4.4kW | AC 12V, 1W |
| ★ 9110702 | SWI-CB | AC 380V/50Hz | AC 380V/50Hz, 4.4kW | AC 12V, 1W |
การติดตั้งระบบ (Installation Guide)

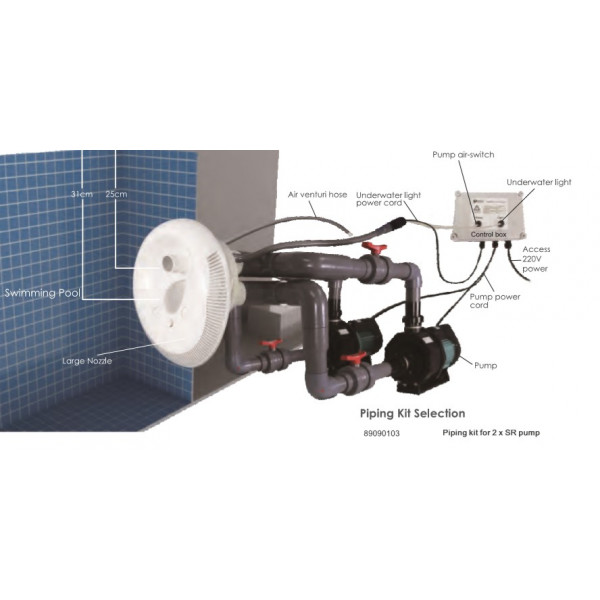

แผนผังและตารางอุปกรณ์จำเป็นสำหรับการติดตั้งทั้งแบบ 1 ปั๊ม และ 2 ปั๊ม1. การติดตั้งแบบใช้ปั๊ม 1 ตัว (Setting with one pump)
* อุปกรณ์เสริม (Optional item)
ชุดติดตั้ง 1 X UPH400 (4.0 HP / 380V)
| ลำดับ (Item) | รหัสสินค้า (Code) | รุ่น (Model) | จำนวน (Qty) | รายละเอียด (Description) |
|---|---|---|---|---|
| 1 | 9024401 | UPH400 | 1 | ปั๊มน้ำกำลังสูงพิเศษ 4 แรงม้า, 380V/50Hz, 3 เฟส, ข้อต่อ 3"/90 มม. |
| 2* | 91602102 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สี RGB |
| 2* | 91602101 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สีขาว |
| 3 | 91602204 | / | 1 | ชุดท่อสำหรับปั๊ม UPH |
| 4 | 9110702 | SWJ-CB | 1 | กล่องควบคุมเครื่องสร้างกระแสน้ำทวน 380V |
ชุดติดตั้ง 1 X UPH550 (5.5 HP / 380V)
| ลำดับ (Item) | รหัสสินค้า (Code) | รุ่น (Model) | จำนวน (Qty) | รายละเอียด (Description) |
|---|---|---|---|---|
| 1 | 9024402 | UPH550 | 1 | ปั๊มน้ำกำลังสูงพิเศษ 5.5 แรงม้า, 380V/50Hz, 3 เฟส, ข้อต่อ 3"/90 มม. |
| 2* | 91602102 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สี RGB |
| 2* | 91602101 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สีขาว |
| 3 | 91602204 | / | 1 | ชุดท่อสำหรับปั๊ม UPH |
| 4 | 9110702 | SWJ-CB | 1 | กล่องควบคุมเครื่องสร้างกระแสน้ำทวน 380V |
ชุดติดตั้ง 1 X SR30 (3.0 HP / 220V)
| ลำดับ (Item) | รหัสสินค้า (Code) | รุ่น (Model) | จำนวน (Qty) | รายละเอียด (Description) |
|---|---|---|---|---|
| 1 | 9020807 | SR30 | 1 | ปั๊มน้ำ 3.0 แรงม้า, 220V/50Hz, 1 เฟส |
| 2* | 91602102 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สี RGB |
| 2* | 91602101 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สีขาว |
| 3 | 91602202 | / | 1 | ชุดท่อสำหรับปั๊ม SR30 1 ตัว |
| 4 | 9110701 | SWJ-CB | 1 | กล่องควบคุมเครื่องสร้างกระแสน้ำทวน 220V |
2. การติดตั้งแบบใช้ปั๊ม 2 ตัว (Setting with two pumps)
★ ชุดติดตั้ง 2 X SR30 (3.0 HP x 2 / 380V) — สเปกตามข้อมูลส่วนหัว
ระบบปั๊มคู่ ควบคุมด้วยตู้ไฟ 380V (4.4 kW)| ลำดับ (Item) | รหัสสินค้า (Code) | รุ่น (Model) | จำนวน (Qty) | รายละเอียด (Description) |
|---|---|---|---|---|
| 1 | 9020807 | SR30 | 2 | ปั๊มน้ำ 3.0 แรงม้า (รวม 6.0 HP) สำหรับระบบกระแสน้ำทวน |
| 2* | 91602102 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สี RGB |
| 2* | 91602101 | EM0055 | 1 | เครื่องสร้างกระแสน้ำทวนพร้อมไฟ LED สีขาว |
| 3 | 91602203 | / | 1 | ชุดท่อสำหรับปั๊ม SR30 2 ตัว |
| 4 | 9110702 | SWI-CB | 1 | กล่องควบคุมเครื่องสร้างกระแสน้ำทวน 380V (กำลังขับ 4.4 kW) |
