ชุดอุปกรณ์ประกอบด้วย (Kit compuesto por)

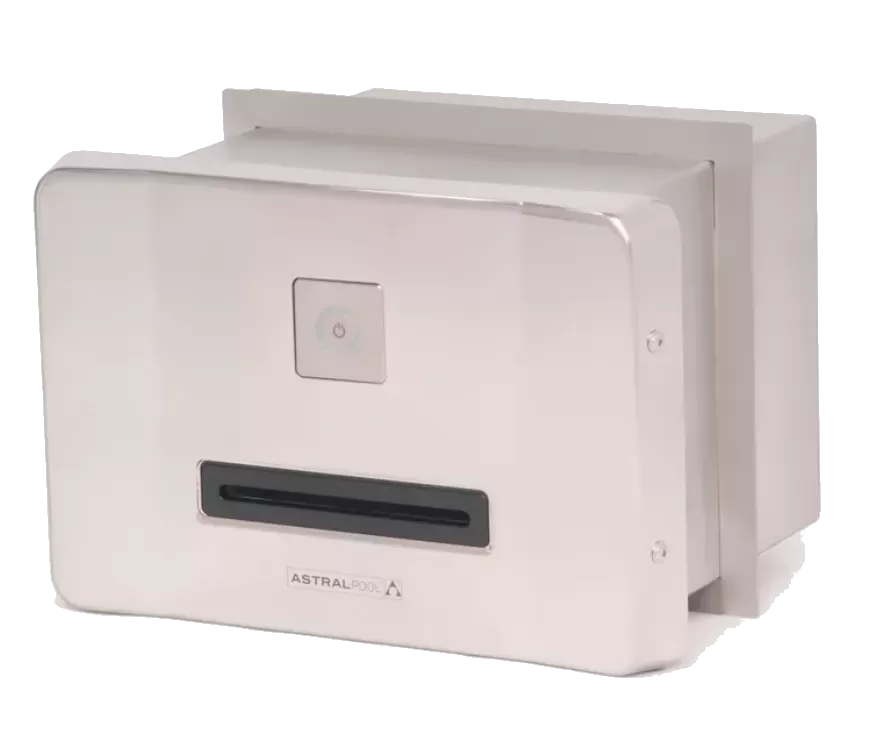

- ✓ ชุดอุปกรณ์สำหรับสระคอนกรีต (Code 65497): ออกแบบมาเพื่อสระคอนกรีตโดยเฉพาะ ติดตั้งได้ง่าย มั่นคง และทนทานต่อแรงดันน้ำ
- ✓ แผงหน้าปัดสแตนเลส AISI-316: หน้ากากดีไซน์หรู ผลิตจากสแตนเลส 316 ขัดเงา ทนต่อสารเคมีในสระและรังสี UV
- ✓ สวิตช์ปุ่มกดเปียโซอิเล็กทริกเรืองแสง: ควบคุมการทำงานจากในสระได้อย่างปลอดภัยด้วยปุ่มสัมผัสกันน้ำพร้อมไฟ LED
- ✓ ปรับความแรงได้ตามต้องการ (23-50 m³/h): หัวฉีด Venturi แบบพิเศษในรุ่น Advance ND ช่วยให้สามารถปรับระดับความแรงของกระแสน้ำได้
- ✓ ตะแกรงดูดน้ำมาตรฐาน 2 ชิ้น: ผลิตจาก AISI-316 อัตราดูด 30 m³/h ต่อชิ้น ป้องกันแรงดูดเฉพาะจุด เป็นไปตามมาตรฐานความปลอดภัย
- ✓ ปั๊มสูบน้ำสมรรถนะสูง 5.5 CV: ขับเคลื่อนด้วยมอเตอร์ 5.5 แรงม้า (3 เฟส) ให้กำลังน้ำสม่ำเสมอและทรงพลัง
- ✓ ตู้ควบคุมระบบไฟฟ้าครบวงจร: ปกป้องมอเตอร์ด้วยตู้ควบคุมที่มาพร้อมรีเลย์และระบบป้องกันโอเวอร์โหลด
ตารางรหัสสินค้าตามประเภทสระ (Product Reference Table)
| รหัส (Código) | รายละเอียดรุ่นและการใช้งาน (Descripción) |
|---|---|
| 65497 [รุ่นสระคอนกรีต] | อุปกรณ์ทวนกระแส Advance ND สำหรับสระคอนกรีต (piscina hormigón) |
| 66045 | อุปกรณ์ทวนกระแส Advance ND สำหรับสระไลเนอร์ (piscina liner) |

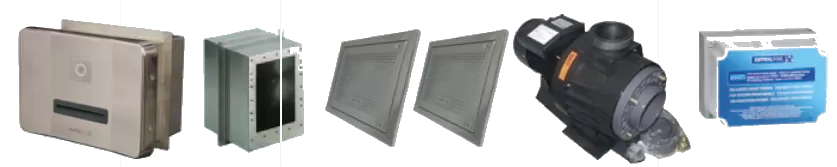

ส่วนประกอบที่รวมอยู่ในชุดมาตรฐาน (Componentes incluidos)
หัวฉีดอุปกรณ์ทวนกระแส
Boquilla contracorriente
กล่องครอบสแตนเลส (Concrete)
Caja de alojamiento AISI-316
ตะแกรงดูดน้ำ (2 ชิ้น)
2 Rejas de aspiración 30m³/h
ปั๊มสูบน้ำ 5.5 C.V.
Bomba 5,5 C.V. (3~400V)
ตู้ควบคุมระบบไฟฟ้า
Armario de maniobra

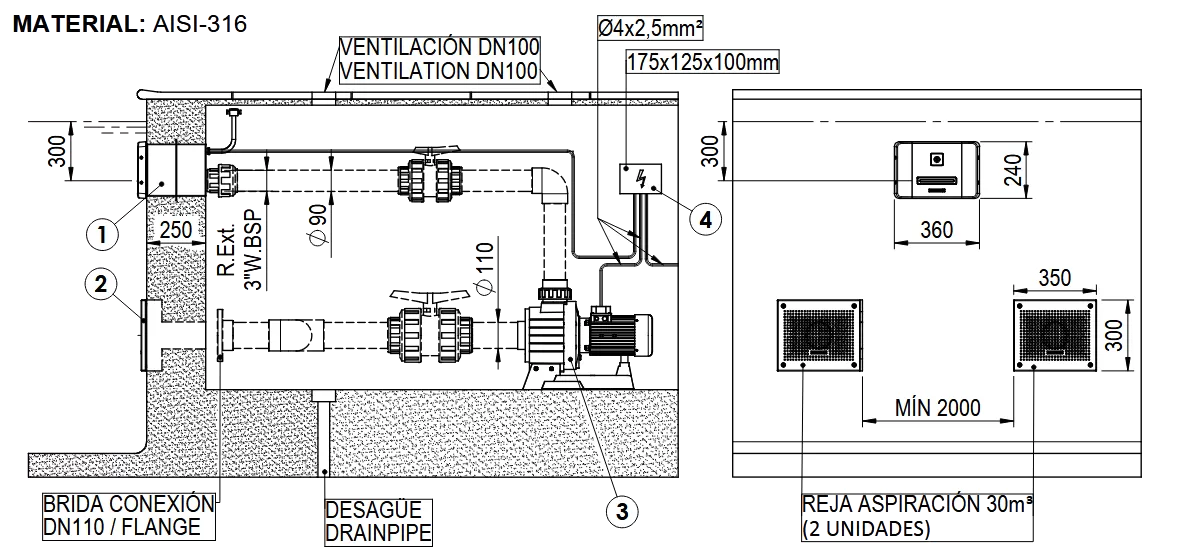

ข้อมูลทางเทคนิคและการติดตั้ง (Technical Specifications)
วัสดุตัวเครื่อง: สแตนเลสสตีลเกรด AISI-316 (Marine Grade)
| ลำดับ (POS) | จำนวน (QTY) | รายละเอียดชิ้นส่วน (DENOMINACIÓN / DESCRIPTION) |
|---|---|---|
| 1 | 1 | ชุดหัวฉีดพร้อมกล่องครอบสแตนเลส (รุ่นสระคอนกรีต) / NOZZLE WITH HOUSING |
| 2 | 2 | ตะแกรงดูดน้ำสแตนเลส AISI-316 (30 m³/h ต่อชิ้น) / GRILL SUCTION |
| 3 | 1 | ปั๊มสูบน้ำ 5.5 แรงม้า (C.V.) 3~400V 50Hz / PUMP |
| 4 | 1 | ตู้ควบคุมและป้องกันระบบไฟฟ้า 3~400V / CONTROL & PROTECTION BOX |
★ วัสดุและอุปกรณ์มาตรฐานที่จัดหาให้ครบชุด (MATERIAL SUMINISTRADO / SUPPLIED COMPONENTS)

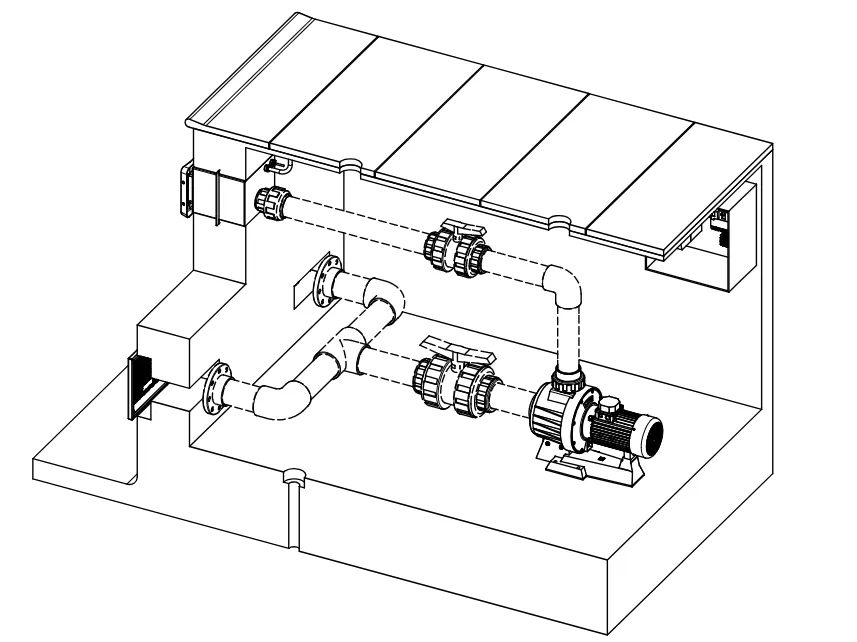

ภาพจำลองระบบท่อและการติดตั้งแบบ 3 มิติ
(3D Pipework & Installation Layout)
ผังแสดงการต่อเชื่อมท่อดูดจากตะแกรงดูดน้ำทั้งสองฝั่งเข้าสู่ทางดูดของปั๊ม และเดินท่อส่งน้ำแรงดันสูงเข้าสู่ชุดหัวฉีดพ่นน้ำ Advance ND บริเวณผนังสระว่ายน้ำคอนกรีต เพื่อความมั่นคงแข็งแรงและประสิทธิภาพสูงสุด
