Home > ถังกรองสระว่ายน้ำ > มัลติพอร์ตวาล์วถังกรองทรายและถังกรองผ้า > 24837 MV 2.5" Side Mounted Aster 48" Vesubio 48" Cantabric 36" Astralpool

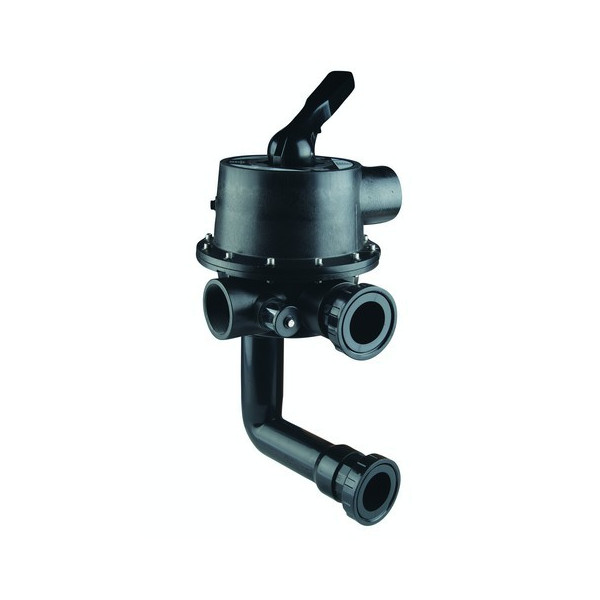

24837 MV 2.5" Side Mounted Aster 48" Vesubio 48" Cantabric 36" Astralpool - 1 View larger

24837 MV 2.5" Side Mounted Aster 48" Vesubio 48" Cantabric 36" Astralpool

Astralpool

24837

100924

New product

2026-12-31

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿10,900.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

Astralpool 2.5" Multiport Side Mount

-มัลติพอร์ทวาล์ว 2.5" ใช้กับถังกรอง Aster 48" และ Cantabric 36" และ Atlas 36"

-วาล์วแบบมัลติพอร์ตแบบแมนนวลที่มีหกช่องทาง ง่ายต่อการล้างสารกรอง
ลักษณะ
-ตัวฝาครอบและมือจับ ABS ฉีดขึ้นรูป
- ทำจาก ABS ปะเก็นใน EPDM และองค์ประกอบโลหะในสแตนเลส
- Sight glass โพลีคาร์บอเนต
- ติดตั้งง่าย
-มีอยู่ในเธรด BSP หรือ NPT
-แรงดันใช้งานสูงสุด: 3,5 kg / cm2

AstralPool 24837 Magnum Multiport Valve 2.5 Inch Side Mount Background
ASTRALPOOL FLUIDRA (SPAIN) MAGNUM SERIES • 6-WAY 2½" SIDE MOUNT • ENTRAXE 270 MM • MAX 3.5 BAR BRAND: ASTRALPOOL | SKU: 24837 | MODEL: MAGNUM 2½" (CONFIG 3)

24837 Astralpool Multiport Valve 2.5" Side Mounted หัววาล์วถังกรองทรายด้านข้างสำหรับ Aster 48" และ Vesubio 48" (Sku: 24837)

มัลติพอร์ตวาล์วควบคุมระบบกรองน้ำสระว่ายน้ำแบบติดตั้งด้านข้างถังกรองขนาดใหญ่ 2.5 นิ้ว AstralPool Magnum Series รหัสสินค้า 24837 (Config. 3 with Filter Connections) ออกแบบสำหรับสระว่ายน้ำเชิงพาณิชย์และสระว่ายน้ำขนาดใหญ่ รองรับการประกอบเข้ากับถังกรองทรายขนาด Aster 48" (1200 มม.), Vesubio 48" (1200 มม.), Cantabric 36" (900 มม.) และ Atlas 36" ผลิตขึ้นรูปด้วยพลาสติกวิศวกรรม ABS เสริมใยแก้ว (ABS and Glass-Fibre) สีดำ แข็งแกร่ง ทนทานต่อแรงดันสูง รังสียูวี และสารเคมีสระว่ายน้ำ 100% ภายในติดตั้งชุดแกนโรเตอร์ PPO และปะเก็นยาง EPDM Spider Gasket ทนคลอรีนสูง ขนาดข้อต่อท่อทางน้ำเข้า-ออก 2½ นิ้ว (2.5" BSP / DN65 / Ø 75 มม.) ระยะห่างระหว่างศูนย์กลางท่อต่อเข้าถังกรองมาตรฐาน Entraxe 270 มม. ก้านโยกสลับการทำงาน 6 ตำแหน่ง (Filter, Backwash, Rinse, Waste, Recirculate, Closed) และตำแหน่งพักวาล์ว (Winter Position) รองรับอัตราการไหลเวียนน้ำสูงถึง 57 m³/h ทนแรงดันใช้งานสูงสุด Max Working Pressure 3.5 bar (50 psi) ผ่านการทดสอบแรงดันน้ำจากโรงงานที่ 5.0 bar (72 psi) และทนอุณหภูมิน้ำสูงสุด 50°C (122°F) มาพร้อมชุดท่อข้อต่อโค้งงอขนาดใหญ่ Sweep Elbow ช่วยลดแรงต้านชลศาสตร์, ข้อต่อยูเนี่ยน 2.5 นิ้ว 2 ชุด, กระจกดูน้ำทิ้ง (Sight Glass) และช่องเกลียว 1/4" สำหรับต่อเกจวัดแรงดัน ครบชุดพร้อมติดตั้งใช้งานได้ทันที

แบบแปลนจำลองมิติวิศวกรรมและกราฟสมรรถนะ (AstralPool 24837 Magnum 2½" 2D CAD & Curves)

มิติตรงตามสเปกโรงงาน: สูง 410 mm • ท่อ 2½" (D75) • ระยะพอร์ตถัง (Entraxe) 270 mm • โฟลว์ 57 m³/h
MAGNUM 2½" SIDE MOUNT 2D CAD (ENTRAXE 270 mm) BOTTOM 2½" (Ø75) TOP 2½" (Ø75) WASTE 2½" P = 270 mm Reach Q = 145 mm HYDRAULIC PERFORMANCE: FLOW RATE vs HEAD LOSS (ΔP) 0 0.2 0.4 0.6 0.8 1.0 bar ΔP [bar] 15 30 45 57 m³/h 65 Q [m³/h] Backwash Mode Filtration Mode (Aster & Vesubio 48") จุดทำงานแนะนำ: 57 m³/h @ 0.4 bar ASTRALPOOL 24837 (2½" MAGNUM): • Rated Flow: 57 m³/h (Aster/Vesubio 48") • Max Pressure: 3.5 bar / Entraxe 270 mm เส้นสีแดงแสดงพิกัดอัตราการไหลเวียนมาตรฐาน 57 m³/h สำหรับถังกรองทรายขนาด 48 นิ้ว (1200 mm) ASTRALPOOL 24837 • 2½" MAGNUM SIDE MOUNT MULTIPORT VALVE • ENTRAXE 270 mm • RATED FLOW 57 m³/h • MAX 3.5 BAR

จุดเด่นและประสิทธิภาพของหัววาล์วด้านข้าง AstralPool 24837 Magnum ขนาด 2.5 นิ้ว

โครงสร้าง ABS เสริมใยแก้ว ทนแรงดัน 3.5 บาร์

ตัวเรือนหล่อขึ้นรูปด้วย ABS ผสม Glass-Fibre ทนทานพิเศษ ทนแรงดันทำงานปกติ 3.5 bar (50 psi) และผ่านการทดสอบแรงดันน้ำ 5.0 bar ปลอดสนิม ทนทานต่อสารเคมีสระว่ายน้ำ 100%

ควบคุมสะดวก 6 ฟังก์ชัน + โหมดพักวาล์ว

สลับใช้งานได้ครบ 6 ฟังก์ชัน: กรองน้ำ (Filter), ล้างย้อน (Backwash), ล้างท่อซ้ำ (Rinse), ถ่ายทิ้ง (Waste), หมุนเวียน (Recirculate), ปิดระบบ (Closed) และร่องพัก Winterizing

อัตราการไหลสูง 57 m³/h ท่อ 2.5 นิ้ว

ช่องทางเดินน้ำขนาดใหญ่ 2½ นิ้ว (D75 mm) ออกแบบชลศาสตร์แบบ Low Head Loss รองรับอัตราการไหลเวียนน้ำสูงสุด 57 ลูกบาศก์เมตร/ชั่วโมง เหมาะกับปั๊มขนาด 3.5 - 4.0 HP

อุปกรณ์ครบชุด พร้อมท่อต่อถัง 270 mm

ในชุดประกอบด้วยท่อ Sweep Elbow ขนาด 2.5" ระยะพอร์ต 270 มม., ข้อต่อยูเนี่ยน 2.5" x 2 ชุด, กระจกดูน้ำใส (Sight Glass) และช่องต่อเกจวัดแรงดัน ครบเซ็ตพร้อมติดตั้ง

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

AstralPool Spain Genuine Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า / รุ่น (Model / SKU)
24837 (Magnum 2½" Side Mount - Config. 3 with Filter Connections)
ประเภทและการติดตั้ง (Type & Mounting)
2½" 6-Way Side Mount Multiport Valve with Filter Connections (ติดตั้งด้านข้างถังกรองพร้อมชุดท่อ)
ขนาดข้อต่อท่อ (Connection Size)
2.5 นิ้ว (2½" BSP / DN65 / สวมท่อ Ø 75 มม. Union Connection)
ระยะห่างศูนย์กลางท่อถังกรอง (Entraxe P)
270 มิลลิเมตร (Center-to-Center Distance = 270 mm)
อัตราการไหลเวียนน้ำสูงสุด (Nominal Flow Rate)
57 ลูกบาศก์เมตร/ชั่วโมง (57 m³/h / 250 GPM)
แรงดันใช้งานสูงสุด (Max Working Pressure)
3.5 bar (3.5 kg/cm² / ~50 psi / 350 kPa)
แรงดันทดสอบจากโรงงาน (Testing Pressure)
5.0 bar (72 psi / 500 kPa)
อุณหภูมิน้ำสูงสุด (Max Water Temperature)
50°C (122°F)
มิติขนาดตัววาล์วโรงงาน (Factory Dimensions)
สูงรวม 410 mm • กว้างตัวเรือน 280 mm • ระยะพอร์ตถัง P=270 mm • น้ำหนัก 5.20 kg
วัสดุตัวเรือนและชิ้นส่วน (Materials)
บอดี้ ABS + ใยแก้ว • โรเตอร์ PPO • ปะเก็นยาง EPDM • สกรูสแตนเลส สตีล • แก้วตาแมว Polycarbonate
ถังกรองทรายที่รองรับ (Compatible Filters)
Aster 48" (1200 mm), Vesubio 48" (1200 mm), Cantabric 36" (900 mm), Atlas 36"

ตารางเปรียบเทียบข้อมูลรหัสสินค้าในตระกูล AstralPool Multiport Valves

Code / SKUขนาดท่อระยะพอร์ต (P)รายละเอียดสินค้า (Description)รุ่นถังกรองที่รองรับ
739501.5" (50 mm)125 mmClassic Plus 1½" Side Mount with connections (00599)Cantabric • Aster 1.5"
748622.0" (63 mm)230 mmClassic Plus 2" Side Mount with connections (07444)Cantabric • Aster 2" (230mm)
212632.0" (63 mm)270 mmClassic 2" Side Mount with extended links (270mm Pitch)Cantabric • Aster 2" (270mm)
24837 ★2.5" (75 mm)270 mmMagnum 2½" Side Mount Valve with connections (Config. 3)Aster 48" • Vesubio 48" (1200mm)
285153.0" (90 mm)-Magnum 3" Side Mount Valve without connections (Commercial)Commercial Filters 3"

ข้อแนะนำในการใช้งานให้ยาวนาน

  • ต้องปิดสวิตช์ปั๊มกรองสระว่ายน้ำทุกครั้ง ก่อนกดด้ามโยกเพื่อเปลี่ยนตำแหน่งฟังก์ชันการทำงาน เพื่อป้องกันความเสียหายของซีลยาง (Spider Gasket) จากแรงดันกระแทก (Water Hammer) ที่มีกำลังส่งสูงในระบบท่อ 2.5 นิ้ว
  • กดด้ามโยกลงให้สุดก่อนหมุนไปยังตำแหน่งที่ต้องการ เพื่อป้องกันเขี้ยวล็อกและหน้าสัมผัสซีลภายในสึกหรอ
  • สังเกตความใสของน้ำที่ผ่านหลอดแก้ว (Sight Glass) ขณะล้างย้อน (Backwash) หากน้ำใสสะอาดจึงเปลี่ยนไปตำแหน่งล้างสารกรองซ้ำ (Rinse)

การบำรุงรักษาและตำแหน่ง Winter

  • หากไม่มีการใช้งานระบบเป็นเวลานาน ให้โยกคันบังคับไว้ที่ตำแหน่ง Winter เพื่อยกจานกดขึ้น คลายแรงกดทับของสปริงและยืดอายุซีลยาง Spider Gasket
  • ตรวจสอบการรั่วซึมของน้ำบริเวณท่อน้ำทิ้งขณะทำงานในโหมด Filter เป็นประจำ เพื่อเช็คสภาพปะเก็นภายใน
  • ทำความสะอาดเศษตะกอนหรือเม็ดทรายที่อาจสะสมบริเวณคอวาล์วเพื่อการสลับตำแหน่งที่นุ่มนวลและไม่ติดขัด
