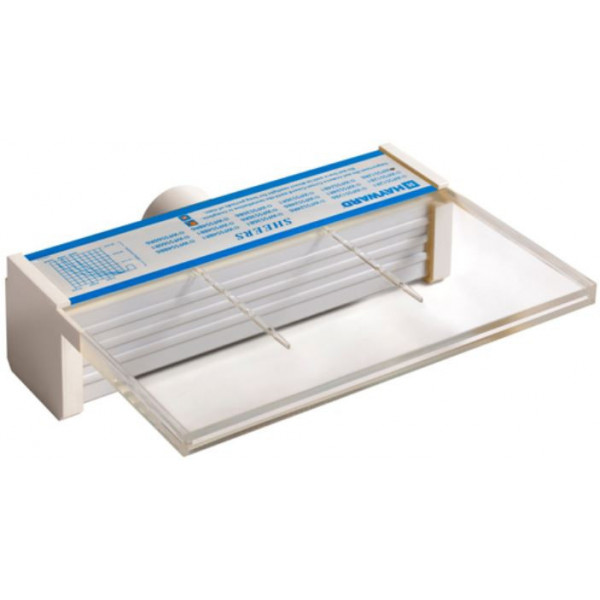

WFS536R1 SHEER 3 ft. 1" LIP REAR MOUNT - Hayward

Hayward

WFS536R1

1001168849

New product

2026-12-25

Pre order 60-90 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿12,000.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Hayward
Series
 SHEER 500
Model
 WFS536R1
Connection(in/out)
 1.5/2"

Description

คุณสมบัติของเชียร์ 500:
    ปรับปรุงด้วยแสง Hayward: ผสมผสานกับไฟ LED ของ Hayward
เพื่อสร้างสีสันที่ผสมผสานกันอย่างลงตัวกับความงามของน้ำตก
 ปรับแต่งให้เข้ากับสระของคุณ: ด้วยความสามารถในการติดตั้งทั้งแบบตรงและแบบโค้ง Sheer 500
สามารถปรับให้เข้ากับรูปร่างของสระและสปาได้
    ติดตั้งง่าย: ตัวเลือกการเชื่อมต่อด้านหลังหรือด้านล่างทำให้การติดตั้งทำได้ง่ายและรวดเร็ว
    เข้ากันได้กับระบบประปาขนาดใหญ่: ข้อต่อ 1.5” x 2”
ทำให้ Sheer 500 เข้ากันได้กับระบบประปาขนาดใหญ่ในขณะที่เพิ่มการไหลของน้ำสูงสุด

ม่านน้ำตกสระว่ายน้ำ Hayward Sheer 500 สร้างสายน้ำตกใสเป็นแผ่นกระจกธรรมชาติ ขนาด 3 ฟุต
Glass-Like Water Cascade Brand: HAYWARD® | Model: WFS536R1

SHEER 3 ft. 1" LIP REAR MOUNT - Hayward ม่านน้ำตกสระว่ายน้ำ Sheer 500

HAYWARD SHEER 500 WATERFALL 3 FT. • 1" CLEAR LIP • REAR FEED 1.5" • 36-45 GPM

นวัตกรรมม่านน้ำตกสระว่ายน้ำระดับพรีเมียมจาก Hayward สหรัฐอเมริกา รุ่น Sheer 500 (รหัสสินค้า WFS536R1) หน้ากว้าง 3 ฟุต (36 นิ้ว / 914 มม.) ปากม่านน้ำแบบใสขนาด 1 นิ้ว (1" Clear Lip) พร้อมจุดต่อน้ำเข้าด้านหลัง (Rear Mount 1.5") ออกแบบห้องปรับแรงดันน้ำภายในด้วยแผงกระจายม่านน้ำคู่ (Dual Baffle Chamber) รังสรรค์สายน้ำตกที่ไหลรินลงสู่ผิวน้ำอย่างสม่ำเสมอ แผ่กว้าง เรียบเนียนดุจแผ่นกระจกใส ปราศจากฟองอากาศและคลื่นรบกวน ทนทานต่อรังสียูวีและสารเคมีในสระว่ายน้ำ เหมาะสำหรับผนังสระว่ายน้ำ กำแพงตกแต่ง และงานแลนด์สเคประดับลักชัวรี

Sheer Width

3 ft. (36 นิ้ว / 914 mm)

1" Clear Lip

ปากม่านใส 1 นิ้ว (25.4 mm)

Rear Mount Feed

ท่อน้ำเข้าด้านหลัง 1.5" PVC

Design Flow Rate

36 - 45 GPM (8.1 - 10.2 m³/h)

Hayward Sheer 500 (WFS536R1) ม่านน้ำตกสระว่ายน้ำที่ผสานความงามและความเงียบสงบ

สร้างบรรยากาศรีสอร์ตระดับหรูในบ้านคุณด้วยม่านน้ำตก Hayward Sheer 500 รุ่น WFS536R1 โครงสร้างภายนอกผลิตจากพลาสติกวิศวกรรม ABS ขึ้นรูปชิ้นเดียวไร้รอยต่อ ทนต่อแรงดันน้ำและแสงแดดยูวี ออกแบบปากม่านน้ำแบบใส (Clear Lip) ยื่นออกมา 1 นิ้ว กลมกลืนเข้ากับแนวกระเบื้องหรือหินตกแต่งผนังสระได้อย่างแนบเนียน ภายในติดตั้งแผงกั้นจัดระเบียบสายน้ำคู่ (Internal Baffles) ช่วยชะลอและกระจายมวลน้ำอย่างทั่วถึง ทำให้สายน้ำทิ้งตัวลงสู่สระเป็นแผ่นฟิล์มใสบริสุทธิ์ต่อเนื่องดุจผืนกระจกเงา พร้อมเสียงน้ำตกที่นุ่มนวลช่วยสร้างความผ่อนคลายอย่างแท้จริง

  • สายน้ำเป็นแผ่นกระจกใส (Glass-Like Cascade): เทคโนโลยีการปรับกระแสน้ำภายในลดแรงกระเพื่อม มอบม่านน้ำตกที่ต่อเนื่อง ไม่ขาดช่วง
  • ปากม่านน้ำใส 1 นิ้ว (1" Clear Lip): กลมกลืนกับผนังสระทุกดีไซน์ ทั้งงานปูกระเบื้อง หินธรรมชาติ และงานผนังปูนขัดมัน
  • จุดต่อน้ำเข้าด้านหลัง (Rear Mount Feed): ท่อต่อขนาด 1.5" PVC เข้ากับระบบท่อสระว่ายน้ำมาตรฐาน ติดตั้งง่ายในโครงสร้างคานคอดิน (Bond Beam)
  • รองรับระบบไฟ LED ส่องสว่าง: สามารถติดตั้งร่วมกับโคมไฟ LED ใต้น้ำ Hayward ColorLogic® เพื่อแต่งแต้มสีสันให้ม่านน้ำยามค่ำคืน
LAMINAR WATER SHEET 1.5" REAR HAYWARD® SHEER 500 • WFS536R1 Hayward Sheer 500 Waterfall 3 ft. 1" Lip Rear Mount

Technical Blueprint & Specification Sheet (Vertical 2-Stage Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Hayward Sheer 500 จัดเรียงในแนวดิ่ง 2 ส่วนสมบูรณ์ (1400 x 2000 พิกเซล): 1. แบบสัดส่วนมิติโรงงาน Schematic ตรงตามพิมพ์เขียวโรงงาน (Top Plan View ความกว้างหน้าม่าน 914.4 มม. • Flange กว้าง 952.5 มม. • ปากม่านน้ำ 1" / 25.4 มม. • Side Section แสดงห้องกระจายน้ำ Baffles และท่อเข้าหลัง 1.5") • 2. ตารางคุณลักษณะจำเพาะรุ่น Sheer 500 Series ทุกขนาด คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง

Product Dimensions and Technical Information HAYWARD® SHEER 500 WATERFALL 3 FT. 1" LIP REAR MOUNT (SKU: WFS536R1) 1" CLEAR LIP DISCHARGE 1.5" REAR HAYWARD® SHEER 500 • WFS536R1 SHEER WIDTH: 36" (914.4 mm) OVERALL WIDTH: 37.5" (952.5 mm) 1" (25 mm) WATER SHEET 3.5" (89 mm) TOTAL DEPTH: 5.75" (146 mm) WATERFALL SLIT OPENING (36" / 914.4 mm) BOND BEAM CONCRETE NOTCH WFS536R1 IN MORTAR POOL WALL TOP PLAN & FRONT ELEVATION: 3 FT. WIDTH • 1" CLEAR LIP • 1.5" REAR INLET SIDE SECTION (DUAL BAFFLE LAMINAR CHAMBER) & BOND BEAM INSTALLATION 2. HAYWARD SHEER 500 SERIES SPECIFICATIONS & ENGINEERING DATA HAYWARD SHEER 500 WATERFALL SERIES PERFORMANCE MATRIX Model / รหัสรุ่น Sheer Width (กว้าง) Lip Length (ปากม่าน) Inlet Feed (ตำแหน่งท่อ) Flow Rate (GPM / LPM) Flow Rate (m³/h) Pipe Size (ขนาดท่อ) Max Height above Pool WFS512R1 1 ft. (12" / 305 mm) 1" Clear Lip Rear Mount (หลัง) 12 – 15 GPM (45 – 57 LPM) 2.7 – 3.4 m³/h 1.5" PVC Socket 3 ft. (0.9 เมตร) WFS524R1 2 ft. (24" / 610 mm) 1" Clear Lip Rear Mount (หลัง) 24 – 30 GPM (91 – 114 LPM) 5.5 – 6.8 m³/h 1.5" PVC Socket 3 ft. (0.9 เมตร) WFS536R1 ✔ 3 ft. (36" / 914 mm) 1" Clear Lip Rear Mount (หลัง) 36 – 45 GPM (136 – 170 LPM) 8.2 – 10.2 m³/h 1.5" PVC Socket 3 ft. (0.9 เมตร) WFS548R1 4 ft. (48" / 1219 mm) 1" Clear Lip Rear Mount (หลัง) 48 – 60 GPM (182 – 227 LPM) 10.9 – 13.6 m³/h 2.0" PVC Socket 3 ft. (0.9 เมตร) WFS560R1 5 ft. (60" / 1524 mm) 1" Clear Lip Rear Mount (หลัง) 60 – 75 GPM (227 – 284 LPM) 13.6 – 17.0 m³/h 2.0" PVC Socket 3 ft. (0.9 เมตร) ☰ KEY HYDRAULIC & ARCHITECTURAL DESIGN ADVANTAGES (HAYWARD SHEER 500): ✔ อัตราการไหลมาตรฐานสากล: คำนวณที่ 12 – 15 GPM ต่อน้ำตก 1 ฟุต สำหรับรุ่น WFS536R1 ใช้เพียง 36 – 45 GPM (8.2 – 10.2 m³/h) ✔ แผงจัดระเบียบน้ำคู่ภายใน (Dual Baffles): สลายแรงดันกระชาก ทำให้น้ำกระจายตัวเต็มหน้ากว้าง 36 นิ้วอย่างสม่ำเสมอก่อนไหลรินออกปากม่าน ✔ สายน้ำตกใสบริสุทธิ์ (Glass Sheet Effect): ม่านน้ำตกโปร่งแสงเป็นแผ่นเรียบเนียนดั่งกระจก สะท้อนเงาและแสงไฟใต้น้ำได้อย่างงดงาม ✔ ปากม่านแบบใส 1 นิ้ว (1" Clear Lip): ไม่บดบังทัศนียภาพ สามารถฝังซ่อนตัวถังในโครงสร้างผนังปูนหรือหินตกแต่งได้อย่างลงตัว ✔ ความสูงติดตั้งที่เหมาะสม: แนะนำติดตั้งสูงไม่เกิน 3 ฟุต (0.9 เมตร) เหนือระดับน้ำในสระ เพื่อรักษารูปทรงแผ่นม่านน้ำไม่ให้แตกตัวก่อนกระทบผิวน้ำ ✔ ระบบท่อจ่ายน้ำด้านหลัง (Rear Feed 1.5"): เชื่อมต่อท่อ PVC 1.5 นิ้ว เดินตรงเข้าด้านหลังคานคอดินได้อย่างสะดวก ง่ายดาย และประหยัดพื้นที่⚙ FILTRATION & PLUMBING REQUIREMENTS (ข้อกำหนดระบบกรองและท่อทางเดินน้ำ): • ระบบกรองน้ำเฉพาะทาง: ต้องติดตั้งถังกรองผ้ากระดาษ (Cartridge Filter) ในระบบท่อน้ำตก เพื่อป้องกันเศษทรายหรือผงกรองเข้าไปอุดตันร่องม่านน้ำแคบ • ข้อห้ามสำคัญ: ห้ามใช้ถังกรองทราย (Sand Filter) หรือถังกรอง D.E. โดยตรงกับสายน้ำตก เพราะเศษผงกรองที่หลุดรอดอาจทำให้ปากม่านน้ำตกอุดตันถาวร • วาล์วควบคุมการไหล (Flow Control Valve): ต้องติดตั้งวาล์วปรับอัตราการไหล (Ball Valve) เพื่อจูนม่านน้ำให้ตกเป็นแผ่นสวยงามตามความพึงพอใจ • การต่อแบบหลายตัว (Looped Plumbing): หากติดตั้งม่านน้ำตกหลายตัวพร้อมกัน ต้องเดินท่อแบบ Loop เพื่อให้แรงดันน้ำทุกตัวสมดุลเท่ากัน ✔ คำแนะนำทางวิศวกรรมการก่อสร้างและการติดตั้ง (Engineering Installation Guide): • ขั้นตอนที่ 1: สกัดช่องบนคานคอดิน (Bond Beam Notch) ให้มีขนาดกว้างกว่าตัวเครื่องประมาณ 1 นิ้ว และลึกเพียงพอสำหรับวางตัวถังในแนวระนาบ • ขั้นตอนที่ 2: วางแผ่นไม้ค้ำด้านหน้าแนวผนัง จากนั้นเทปูนมอร์ตาร์ (Mortar Bed) รองก้นช่องแล้ววางตัวเครื่อง WFS536R1 กดลงบนปูนให้ได้ระดับน้ำเป๊ะ 100% • ขั้นตอนที่ 3: ปากม่านน้ำ (Clear Lip) ต้องยื่นพ้นแนวผนังที่ปูกระเบื้องเสร็จแล้วอย่างน้อย 1/8 นิ้ว เพื่อไม่ให้น้ำตกไหลย้อยกลับเข้าเกาะผนัง • ขั้นตอนที่ 4: อย่าถอดฝาครอบป้องกันปากม่านน้ำ (Protective Cover) ออกจนกว่างานฉาบปูนและปูกระเบื้องผนังสระจะแล้วเสร็จ เพื่อป้องกันเศษปูนเข้าไปอุดตัน • ขั้นตอนที่ 5: ล้างระบบท่อ (Flush Line) ด้วยน้ำสะอาดก่อนต่อท่อเข้าสู่ม่านน้ำตก เพื่อไล่เศษกาว ทราย และเศษท่อ PVC ออกจากระบบ • ผลิตภัณฑ์แท้จาก Hayward Industries, Inc. มาตรฐานสหรัฐอเมริกา แข็งแกร่ง ทนทาน มอบความหรูหราให้กับสระว่ายน้ำของคุณ คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลจำเพาะ ม่านน้ำตก Hayward Sheer 3ft 1" Lip (WFS536R1)

SKU: WFS536R1
แบรนด์ผู้ผลิต (Brand)
HAYWARD® Pool Products (USA)
ซีรีส์และรุ่น (Model Series)
Sheer 500 Water Feature (Model: WFS536R1)
หน้ากว้างม่านน้ำตก (Sheer Width)
3 ฟุต (36 นิ้ว / 914 mm)
ความยาวปากม่านน้ำ (Lip Length)
1 นิ้ว (25.4 mm) ปากอะคริลิกใส (Clear Lip)
ตำแหน่งและขนาดท่อน้ำเข้า (Inlet Feed)
ด้านหลัง (Rear Mount) ขนาด 1.5 นิ้ว PVC Socket
อัตราการไหลที่แนะนำ (Design Flow Rate)
36 – 45 GPM (136 – 170 LPM / 8.1 – 10.2 m³/h)
ความสูงติดตั้งสูงสุดที่แนะนำ (Max Fall Height)
ไม่เกิน 3 ฟุต (0.9 เมตร) เหนือระดับน้ำ เพื่อม่านน้ำที่คงรูปสมบูรณ์
มิติตัวเครื่องรวม (Overall Dimensions)
กว้าง 37.5" (952.5 mm) • ลึกรวมท่อ 5.75" (146 mm) • สูง 3.5" (89 mm)
วัสดุโครงสร้าง (Material)
พลาสติกวิศวกรรม ABS ขึ้นรูปชิ้นเดียว ทนต่อแรงดันและรังสียูวี ปากใส Polycarbonate
ระบบกรองที่จำเป็น (Filtration Requirement)
ถังกรองผ้ากระดาษ (Cartridge Filter) เพื่อป้องกันตะกอนอุดตันปากม่านน้ำตก

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาม่านน้ำตก Hayward WFS536R1

1 การตั้งระดับในคานคอดิน (Leveling & Mortar)

สกัดช่องบนคานคอดิน (Bond Beam) ให้มีขนาดกว้างกว่าตัวเครื่อง เทปูนมอร์ตาร์รองรับก้นตัวถัง วางตัวเครื่อง WFS536R1 กดลงบนปูนและใช้ระดับน้ำจับให้ระนาบหน้าม่านน้ำได้ระดับ 100% ทั้งแนวแกนขวางและแนวยาว เพื่อให้น้ำตกไหลรินออกพร้อมกันทั่วหน้ากว้าง 36 นิ้ว

2 การติดตั้งระบบกรองและวาล์วควบคุมการไหล

ท่อน้ำที่จ่ายเข้าสู่ม่านน้ำตกต้องผ่านถังกรองผ้ากระดาษ (Cartridge Filter) เพื่อดักจับเศษตะกอนขนาดเล็ก ห้ามใช้ถังกรองทรายหรือ D.E. โดยตรง และต้องติดตั้งวาล์วปรับอัตราการไหล (Ball Valve) ในแนวท่อก่อนเข้าสู่ตัวเครื่อง เพื่อปรับจูนม่านน้ำให้ตกเป็นแผ่นเรียบเนียนพอดีที่ 36-45 GPM

3 การป้องกันปากม่านน้ำระหว่างงานปูกระเบื้อง

ห้ามแกะแถบเทปป้องกันปากม่านน้ำตก (Protective Cover) ออกจนกว่างานฉาบปูนและงานปูกระเบื้องผนังสระจะแล้วเสร็จ เพื่อป้องกันเศษปูน เศษกาว และฝุ่นละอองเข้าไปอุดตันร่องม่านน้ำ และต้องฉีดล้างไล่เศษท่อ PVC ในระบบท่อด้วยน้ำสะอาดก่อนเชื่อมต่อเข้าสู่ตัวเครื่อง

HAYWARD POOL PRODUCTS (USA)

ผู้นำด้านเทคโนโลยีม่านน้ำตกและอุปกรณ์สระว่ายน้ำมาตรฐานวิศวกรรมระดับโลก
✓ Sheer Width 36" (914 mm) ✓ 1" Clear Lip ✓ Sku: WFS536R1
