Home > ถังกรองสระว่ายน้ำ > Sandia Sand Filter > ถังกรองทราย Sandia Side mount32" MV2.0" Flowrate 24.1m³/h (SSR32-S)
Pre Order

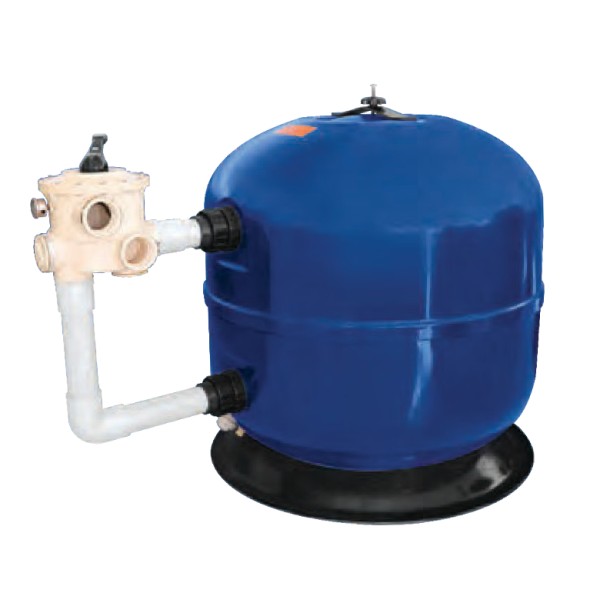

ถังกรองทราย Sandia Side mount32" MV2.0" Flowrate 24.1m³/h (SSR32-S) - 1 View larger

ถังกรองทราย Sandia Side mount32" MV2.0" Flowrate 24.1m³/h (SSR32-S)

Sandia

SSR32-S

6991

New product

2026-12-31

Pre order 30 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿27,200.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Model
 SSR32-S
Type
 Side mount
Flow rate (m³/Hr)
 24.1
Connection(in/out)
 2.0"
Sand(Kg)
 250
Colour
 Blue
Material
 Laminated
Width-inch
 32

Description

ถังกรองทราย Sandia Side mount32" MV2.0" Flowrate 24.1m³/h (SSR32-S)

Side Mount Hi‐Rate Sand Filters Complete Set With Multiport Valve

Sandia Swimming Pool Background
SSR-S / SSC Laminated Commercial Series Brand: SANDIA | Model: SSR32-S (SSC32-S)

ถังกรองทราย SANDIA SIDE MOUNT 32" MV2.0" (SSR32-S)

FLOWRATE 24.10 M³/H (106.04 GPM) • 2.0" SIDE MOUNT MULTIPORT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม ขนาด 32 นิ้ว (Ø 810 มม.) แข็งแรงทนทาน ทนแรงดันสูง ใช้งานร่วมกับวาล์วด้านข้าง 6 ทิศทางขนาดใหญ่ 2.0 นิ้ว รองรับอัตราการไหลสูง 24.10 ลบ.ม./ชม. เหมาะสำหรับสระว่ายน้ำบ้านพัก พูลวิลล่า คอนโดมิเนียม รีสอร์ต และสปา

Design Flowrate

24.10 m³/h (106.04 GPM)

Tank Diameter

32" (Ø 810 mm / 0.81 m)

Media Capacity

Sand 250 kg (5 กระสอบ)

Multiport Valve

2.0" Side Mount (6-Way)

ถังกรองทรายไฟเบอร์กลาสพรีเมียม SSR-S Series ขนาด 32 นิ้ว วาล์วด้านข้าง 2 นิ้ว แข็งแกร่ง ทนทาน

Sandia SSR32-S / SSC32-S (SKU: SSR32-S) เป็นถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม (Laminated Commercial Hi-Rate Sand Filter) ขนาดเส้นผ่านศูนย์กลาง 32 นิ้ว (Ø 790 มม. / วัดรวมแคลมป์ 810 มม.) โครงสร้างถังขึ้นรูปไร้รอยต่อ มีความทนทานต่อแรงดันภายในสูง ทนทานต่อสภาพอากาศ รังสี UV และสารเคมีบำบัดน้ำสระว่ายน้ำได้อย่างสมบูรณ์แบบ อัพเกรดมาพร้อมมัลติพอร์ตวาล์วด้านข้างขนาดใหญ่ 2.0 นิ้ว (Side Mount 6-Way Multiport Valve) ช่วยลดแรงดันสูญเสียในระบบ เพิ่มอัตราการไหลได้สูงถึง 24.10 ลบ.ม./ชม. (106.04 GPM) พร้อมฝาเปิดด้านบน D = 0.23 ม. ตรวจสอบสภาพผิวทรายและเติมสารกรองได้สะดวกรวดเร็ว

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • มัลติพอร์ตวาล์วด้านข้าง 2.0" (6-Way Side Mount): ท่อขนาดใหญ่ 2 นิ้ว รองรับอัตราการไหลสูง 24.1 m³/h และเปิดฝาบนบำรุงรักษาได้โดยไม่ต้องรื้อท่อวาล์ว
  • ฝาปิดบนทรงกลมขนาดใหญ่ D = 0.23 ม.: พร้อมชุดสกรูขันยึดแน่นหนา ตรวจสอบผิวทรายและเติมสารกรองได้สะดวกรวดเร็ว
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง พร้อมฐานตั้ง K = 0.61 ม. แข็งแรงเป็นพิเศษ
ถังกรองทราย Sandia SSR32-S Side Mount 32 นิ้ว

Technical Blueprint & Specification Sheet (Vertical 3-Stage Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia SSR32-S (SSC32-S) จัดเรียงในแนวดิ่ง 3 ส่วนสมบูรณ์: 1. แบบแปลนมุมมองด้านบน (Top View: A, B, C, D) • 2. แบบตัดผ่าข้างแสดงโครงสร้างภายใน (Cutaway Elevation: H, F, G, E, D, X, K, I, J) • 3. ตารางคุณลักษณะจำเพาะ (Specsheet) คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2600 พิกเซล เลื่อนดูได้อย่างคมชัดเต็มจอ

SANDIA® SSR32-S / SSC32-S SIDE MOUNT SAND FILTER SKU: SSR32-S | 1. TOP VIEW • 2. CUTAWAY ELEVATION • 3. SPECIFICATION SHEET 1. TOP PLAN VIEW (แบบแปลนมุมมองด้านบน) B: 0.79 m C: 0.81 m A: 0.07 m 2. FRONT ELEVATION CUTAWAY VIEW (แบบตัดผ่าข้างแสดงโครงสร้างภายใน) H: 0.94 m G: 0.30 m F: 0.21 m X: 0.45 m E: 0.08 D: 0.23 m K: 0.61 m 3. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SSR-S SERIES) PRODUCT DIMENSIONS (METER) & TECHNICAL INFORMATION Type Valve Flow (m³/h) Flow (gpm) Sand (kg) Zelbrite (kg) EcoClear (C / F) B (m) C (m) F (m) G (m) H (m) K (m) X (m) SSR16-S 1.5" Side 5.25 m³/h 23.10 gpm 50 kg (1 bag) 60 kg (4 bags) 12.5 kg / 25 kg 0.39 0.41 0.12 0.24 0.85 0.36 0.30 SSR18-S 1.5" Side 7.50 m³/h 33.00 gpm 100 kg (2 bags) 75 kg (5 bags) 25 kg / 50 kg 0.44 0.46 0.20 0.24 0.85 0.36 0.35 SSR21-S 1.5" Side 11.00 m³/h 48.40 gpm 100 kg (2 bags) 75 kg (5 bags) 25 kg / 50 kg 0.51 0.53 0.20 0.25 0.76 0.49 0.37 SSR24-S 1.5" Side 12.50 m³/h 55.00 gpm 150 kg (3 bags) 120 kg (8 bags) 25 kg / 75 kg 0.59 0.61 0.20 0.25 0.76 0.49 0.38 SSR28-S 2.0" Side 19.00 m³/h 83.60 gpm 200 kg (4 bags) 150 kg (10 bags) 50 kg / 100 kg 0.69 0.71 0.21 0.32 0.83 0.56 0.39 SSR30-S 2.0" Side 20.50 m³/h 90.20 gpm 250 kg (5 bags) 195 kg (13 bags) 50 kg / 150 kg 0.74 0.76 0.21 0.31 0.85 0.56 0.40 SSR32-S 2.0" Side 24.10 m³/h 106.04 gpm 250 kg (5 bags) 195 kg (13 bags) 50 kg / 150 kg 0.79 0.81 0.21 0.30 0.94 0.61 0.45 SSC36-S 2.0" Side 29.00 m³/h 127.60 gpm 400 kg (8 bags) 300 kg (20 bags) 100 kg / 225 kg 0.89 0.91 0.30 0.30 1.00 0.71 0.50 SSC42-S 2.5" Side 40.50 m³/h 178.20 gpm 550 kg (11 bags) 420 kg (28 bags) 125 kg / 300 kg 1.05 1.07 0.35 0.35 1.30 0.87 0.55 SSC48-S 3.0" Side 53.00 m³/h 233.20 gpm 850 kg (17 bags) 645 kg (43 bags) 200 kg / 450 kg 1.20 1.22 0.55 0.36 1.45 1.02 0.70 ✔ ตารางปริมาณสารกรองสำหรับรุ่น SSR32-S / SSC32-S (Side Mount): ทรายกรอง (Sand 50kg/bag): 5 ถุง (250 kg) • Zelbrite (15kg/bag): 13 ถุง (195 kg) • EcoClear แก้วกรอง (25kg/bag): Coarse 2 ถุง + Fine 6 ถุง (รวม 200 kg)✔ ข้อกำหนดด้านโครงสร้างและสัดส่วนมิติ (Dimensions): ความสูงรวม H: 0.94 ม. • เส้นผ่านศูนย์กลางถัง B: 0.79 ม. / กว้างรวมแคลมป์ C: 0.81 ม. • ฐานรองรับ K: 0.61 ม. (ความสูงฐาน I: 0.08 ม., J: 0.09 ม.) ระยะท่อวาล์วข้าง G: 0.30 ม. • ระยะห่างระหว่างกึ่งกลางท่อ F: 0.21 ม. • ระดับทราย X: 0.45 ม. • ฝาบนกลม D: 0.23 ม. (คอถัง E: 0.08 ม.) ✔ การใช้งานเชิงพาณิชย์และที่พักอาศัย: เหมาะอย่างยิ่งสำหรับสระว่ายน้ำขนาดกลางถึงใหญ่, พูลวิลล่า, คอนโดมิเนียม, รีสอร์ต และโครงการที่ต้องการประสิทธิภาพการกรองระดับสูง คลิกขยายรูปวาดแนวดิ่ง 1400x2600px

Specifications / ข้อมูลทางเทคนิค Sandia SSR32-S Side Mount

Model: SSR32-S
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (SSR-S / SSC Series Laminated Commercial)
ซีรีส์และรุ่น (Model Series)
SSR-S Series Side Mount (Model: SSR32-S / SSC32-S)
รหัสสินค้า (Order Code / SKU)
SSR32-S
อัตราการไหลออกแบบ (Design Flowrate)
24.10 m³/h (106.04 GPM / 402 L/min)
ขนาดมัลติพอร์ตวาล์ว (Multiport Valve Size)
2.0 นิ้ว (2" Side Mount Multiport Valve)
ปริมาณทรายกรอง (Sand 50kg/bag)
5 ถุง (250 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
13 ถุง (195 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 2 ถุง (50 kg) + ละเอียด (Fine) 6 ถุง (150 kg) = 200 kg
เส้นผ่านศูนย์กลางตัวถัง / แคลมป์ (B / C)
B: 0.79 m (790 mm) | C: 0.81 m (810 mm / 32")
ความสูงรวมตัวถัง (Total Height H)
0.94 m (940 mm)
ความสูงชั้นสารกรอง / เส้นผ่านศูนย์กลางฐาน (X / K)
X (Sand Bed): 0.45 m (450 mm) | K (Base): 0.61 m (610 mm)
ระยะท่อวาล์วด้านข้าง (F / G / A)
F (ระยะห่างท่อ): 0.21 m | G (กึ่งกลางท่อล่าง): 0.30 m | A (ระยะเยื้อง): 0.07 m
ขนาดฝาปิดบน (Top Lid D)
D: 0.23 m (ฝาปิดกลมพร้อมสกรูขันยึดแน่นหนา เปิดตรวจเช็คและเติมสารกรองได้สะดวก)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia SSR32-S

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading 250 kg)

ก่อนเทสารกรอง ให้เติมน้ำสะอาดลงในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ เติมทรายกรอง 250 กก. (5 ถุง) ให้ได้ระดับความสูง X = 0.45 m (450 มม.) จากระดับพื้น

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์ว 2.0 นิ้วด้านข้างไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนกระทั่งน้ำในช่องกระจกมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การดูแลรักษาฝาบนและการไล่อากาศ

ทำความสะอาดร่องโอริงขอบฝาบนทรงกลมให้ปราศจากเศษทรายก่อนขันชุดสกรูยึดให้แน่นหนาสม่ำเสมอ และเปิดวาล์วไล่อากาศด้านบนฝาถังทุกครั้งเมื่อเริ่มเดินปั๊มน้ำใหม่จนกระทั่งน้ำพุ่งออกสม่ำเสมอจึงปิดวาล์ว
