Home > ถังกรองสระว่ายน้ำ > Sandia Sand Filter > ถังกรองทราย Sandia Side mount 21" MV1.5" Flowrate 11.0m³/h (SSR21-S)
Pre Order

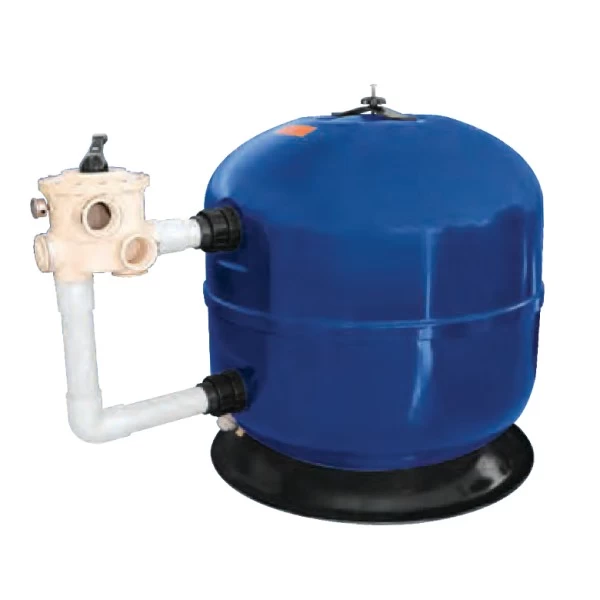

ถังกรองทราย Sandia Side mount 21" MV1.5" Flowrate 11.0m³/h (SSR21-S) - 1 View larger

ถังกรองทราย Sandia Side mount 21" MV1.5" Flowrate 11.0m³/h (SSR21-S)

Sandia

SSR21-S

6987

New product

2026-12-31

Pre order 30 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿18,500.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Model
 SSR21-S
Type
 Side mount
Flow rate (m³/Hr)
 11.0
Connection(in/out)
 1.5"
Sand(Kg)
 50
Colour
 Blue
Material
 Laminated
Width-inch
 21

Description

ถังกรองทราย Sandia Side mount 21" MV1.5" Flowrate 11.0m³/h (SSR21-S)

Side Mount Hi‐Rate Sand Filters Complete Set With Multiport Valve

Sandia Swimming Pool Background
SSR-S / SSC Laminated Commercial Series Brand: SANDIA | Model: SSR48-S (SSC48-S)

ถังกรองทราย SANDIA SIDE MOUNT 48" MV3.0" (SSR48-S)

FLOWRATE 53.00 M³/H (233.20 GPM) • 3.0" SIDE MOUNT MULTIPORT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพาณิชย์ขนาดใหญ่พิเศษ 48 นิ้ว (Ø 1,220 มม.) โครงสร้างหนาพิเศษ ทนทานต่อแรงดันสูง ใช้งานร่วมกับวาล์วด้านข้าง 6 ทิศทางขนาดใหญ่ยักษ์ 3.0 นิ้ว รองรับอัตราการไหลสูงถึง 53.00 ลบ.ม./ชม. เหมาะสำหรับสระว่ายน้ำขนาดใหญ่ระดับโอลิมปิก คอนโดมิเนียม รีสอร์ต สวนน้ำ และงานสระบริการเชิงพาณิชย์

Design Flowrate

53.00 m³/h (233.20 GPM)

Tank Diameter

48" (Ø 1,220 mm / 1.22 m)

Media Capacity

Sand 850 kg (17 กระสอบ)

Multiport Valve

3.0" Side Mount (6-Way)

ถังกรองทรายไฟเบอร์กลาสพรีเมียม SSR-S Series ขนาดใหญ่ยักษ์ 48 นิ้ว วาล์วด้านข้าง 3.0 นิ้ว สำหรับงานพาณิชย์ขนาดใหญ่

Sandia SSR48-S / SSC48-S (SKU: SSR48-S) เป็นถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพาณิชย์ระดับท็อป (Laminated Commercial Hi-Rate Sand Filter) ขนาดเส้นผ่านศูนย์กลาง 48 นิ้ว (Ø 1,200 มม. / วัดรวมแคลมป์ 1,220 มม.) โครงสร้างถังขึ้นรูปไร้รอยต่อ มีความทนทานต่อแรงดันภายในสูง ทนทานต่อสภาพอากาศ รังสี UV และสารเคมีบำบัดน้ำสระว่ายน้ำได้อย่างสมบูรณ์แบบ ออกแบบให้ติดตั้งมัลติพอร์ตวาล์วด้านข้างขนาดใหญ่ยักษ์ 3.0 นิ้ว (Side Mount 6-Way Multiport Valve) ช่วยลดแรงดันสูญเสียในระบบได้อย่างยอดเยี่ยม รองรับอัตราการไหลได้มหาศาลถึง 53.00 ลบ.ม./ชม. (233.20 GPM) พร้อมฝาเปิดด้านบน D = 0.23 ม. ตรวจสอบสภาพผิวทรายและเติมสารกรองได้สะดวกรวดเร็ว

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • มัลติพอร์ตวาล์วด้านข้าง 3.0" (6-Way Side Mount): ท่อขนาดใหญ่พิเศษ 3 นิ้ว รองรับอัตราการไหลสูงถึง 53.0 m³/h และเปิดฝาบนบำรุงรักษาได้โดยไม่ต้องรื้อท่อวาล์ว
  • ฝาปิดบนทรงกลมขนาดใหญ่ D = 0.23 ม.: พร้อมชุดสกรูขันยึดแน่นหนา ตรวจสอบผิวทรายและเติมสารกรองได้สะดวกรวดเร็ว
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง พร้อมฐานตั้ง K = 1.02 ม. มั่นคงแข็งแรงเป็นพิเศษ
ถังกรองทราย Sandia SSR48-S Side Mount 48 นิ้ว

Technical Blueprint & Specification Sheet (Vertical 3-Stage Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia SSR48-S (SSC48-S) จัดเรียงในแนวดิ่ง 3 ส่วนสมบูรณ์ (1400 x 2200 พิกเซล): 1. แบบแปลนมุมมองด้านบน (Top View: A, B, C, D) • 2. แบบตัดผ่าข้างแสดงโครงสร้างภายใน (Cutaway Elevation: H, F, G, E, D, X, K, I, J) • 3. ตารางคุณลักษณะจำเพาะ (Specsheet) คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง เลื่อนดูได้อย่างคมชัดเต็มจอ

SANDIA® SSR48-S / SSC48-S SIDE MOUNT SAND FILTER SKU: SSR48-S | 1. TOP VIEW • 2. CUTAWAY ELEVATION • 3. SPECIFICATION SHEET 1. TOP PLAN VIEW (แบบแปลนมุมมองด้านบน) B: 1.20 m C: 1.22 m A: 0.07 m 2. FRONT ELEVATION CUTAWAY VIEW (แบบตัดผ่าข้างแสดงโครงสร้างภายใน) H: 1.45 m G: 0.36 m F: 0.55 m X: 0.70 m E: 0.10 D: 0.23 m K: 1.02 m 3. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SSR-S SERIES) PRODUCT DIMENSIONS (METER) & TECHNICAL INFORMATION Type Valve Flow (m³/h) Flow (gpm) Sand (kg) Zelbrite (kg) EcoClear (C / F) B (m) C (m) F (m) G (m) H (m) K (m) X (m) SSR16-S 1.5" Side 5.25 23.10 50 kg 60 kg 12.5 / 25 kg 0.39 0.41 0.12 0.24 0.85 0.36 0.30 SSR18-S 1.5" Side 7.50 33.00 100 kg 75 kg 25 / 50 kg 0.44 0.46 0.20 0.24 0.85 0.36 0.35 SSR21-S 1.5" Side 11.00 48.40 100 kg 75 kg 25 / 50 kg 0.51 0.53 0.20 0.25 0.76 0.49 0.37 SSR24-S 1.5" Side 12.50 55.00 150 kg 120 kg 25 / 75 kg 0.59 0.61 0.20 0.25 0.76 0.49 0.38 SSR28-S 2.0" Side 19.00 83.60 200 kg 150 kg 50 / 100 kg 0.69 0.71 0.21 0.32 0.83 0.56 0.39 SSR30-S 2.0" Side 20.50 90.20 250 kg 195 kg 50 / 150 kg 0.74 0.76 0.21 0.31 0.85 0.56 0.40 SSR32-S 2.0" Side 24.10 106.04 250 kg 195 kg 50 / 150 kg 0.79 0.81 0.21 0.30 0.94 0.61 0.45 SSC36-S 2.0" Side 29.00 127.60 400 kg 300 kg 100 / 225 kg 0.89 0.91 0.30 0.30 1.00 0.71 0.50 SSC42-S 2.5" Side 40.50 178.20 550 kg 420 kg 125 / 300 kg 1.05 1.07 0.35 0.35 1.30 0.87 0.55 SSR48-S 3.0" Side 53.00 233.20 850 kg (17 bags) 645 kg (43 bags) 200 / 450 kg 1.20 1.22 0.55 0.36 1.45 1.02 0.70 ✔ ตารางปริมาณสารกรองสำหรับรุ่น SSR48-S / SSC48-S (Side Mount 3.0"): ทรายกรอง (Sand 50kg/bag): 17 ถุง (850 kg) • Zelbrite (15kg/bag): 43 ถุง (645 kg) • EcoClear แก้วกรอง (25kg/bag): Coarse 8 ถุง + Fine 18 ถุง (รวม 650 kg)✔ ข้อกำหนดด้านโครงสร้างและสัดส่วนมิติ (Dimensions): ความสูงรวม H: 1.45 ม. • เส้นผ่านศูนย์กลางถัง B: 1.20 ม. / กว้างรวมแคลมป์ C: 1.22 ม. • ฐานรองรับ K: 1.02 ม. (ความสูงฐาน I: 0.10 ม., J: 0.12 ม.) ระยะท่อวาล์วข้าง G: 0.36 ม. • ระยะห่างระหว่างกึ่งกลางท่อ F: 0.55 ม. • ระดับทราย X: 0.70 ม. • ฝาบนกลม D: 0.23 ม. (คอถัง E: 0.10 ม.) ✔ การใช้งานเชิงพาณิชย์และสระขนาดใหญ่: เหมาะอย่างยิ่งสำหรับสระว่ายน้ำขนาดใหญ่ระดับโอลิมปิก, พูลวิลล่า, คอนโดมิเนียม, รีสอร์ต, สวนน้ำ และโครงการที่ต้องการอัตราการหมุนเวียนน้ำสูง 53.00 ลบ.ม./ชม. พร้อมวาล์ว 3.0 นิ้ว คลิกขยายรูปวาดแนวดิ่ง 1400x2200px

Specifications / ข้อมูลทางเทคนิค Sandia SSR48-S Side Mount

Model: SSR48-S
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (SSR-S / SSC Series Laminated Commercial)
ซีรีส์และรุ่น (Model Series)
SSR-S Series Side Mount (Model: SSR48-S / SSC48-S)
รหัสสินค้า (Order Code / SKU)
SSR48-S
อัตราการไหลออกแบบ (Design Flowrate)
53.00 m³/h (233.20 GPM / 883 L/min)
ขนาดมัลติพอร์ตวาล์ว (Multiport Valve Size)
3.0 นิ้ว (3" Side Mount Multiport Valve)
ปริมาณทรายกรอง (Sand 50kg/bag)
17 ถุง (850 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
43 ถุง (645 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 8 ถุง (200 kg) + ละเอียด (Fine) 18 ถุง (450 kg) = 650 kg
เส้นผ่านศูนย์กลางตัวถัง / แคลมป์ (B / C)
B: 1.20 m (1,200 mm) | C: 1.22 m (1,220 mm / 48")
ความสูงรวมตัวถัง (Total Height H)
1.45 m (1,450 mm)
ความสูงชั้นสารกรอง / เส้นผ่านศูนย์กลางฐาน (X / K)
X (Sand Bed): 0.70 m (700 mm) | K (Base): 1.02 m (1,020 mm)
ระยะท่อวาล์วด้านข้าง (F / G / A)
F (ระยะห่างท่อ): 0.55 m | G (กึ่งกลางท่อล่าง): 0.36 m | A (ระยะเยื้อง): 0.07 m
ขนาดฝาปิดบน (Top Lid D)
D: 0.23 m (ฝาปิดกลมพร้อมสกรูขันยึดแน่นหนา เปิดตรวจเช็คและเติมสารกรองได้สะดวก)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia SSR48-S

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading 850 kg)

เนื่องจากเป็นถังกรองขนาดใหญ่ระดับพาณิชย์และใช้ทรายกรอง 850 กก. (17 ถุง) ก่อนเทสารกรองจำเป็นต้องเติมน้ำสะอาดลงในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันชุดก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ เติมทรายกรองให้ได้ระดับความสูง X = 0.70 m (700 มม.) จากระดับพื้น

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์ว 3.0 นิ้วด้านข้างไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 3 - 5 นาทีจนกระทั่งน้ำในช่องกระจกมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การดูแลรักษาฝาบนและการไล่อากาศ

ทำความสะอาดร่องโอริงขอบฝาบนทรงกลมให้ปราศจากเศษทรายก่อนขันชุดสกรูยึดให้แน่นหนาสม่ำเสมอ และเปิดวาล์วไล่อากาศด้านบนฝาถังทุกครั้งเมื่อเริ่มเดินปั๊มน้ำใหม่จนกระทั่งน้ำพุ่งออกสม่ำเสมอจึงปิดวาล์ว
