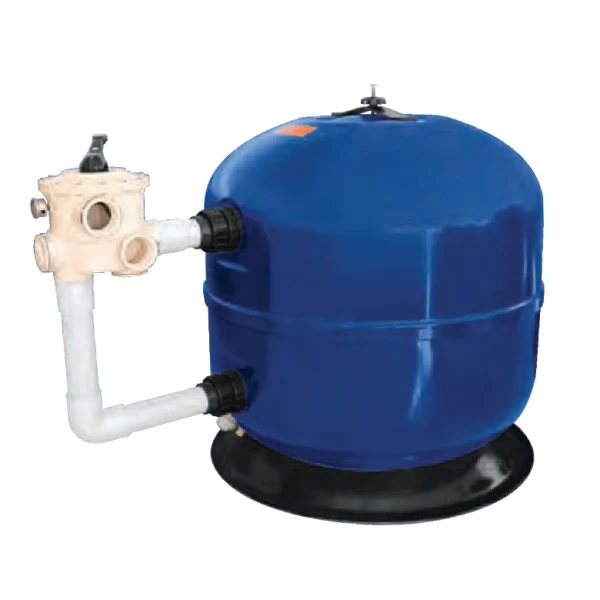

ถังกรองทราย Sandia Side mount 18" MV1.5" Flowrate 7.5m³/h (SSR18-S) - 1 View larger

ถังกรองทราย Sandia Side mount 18" MV1.5" Flowrate 7.5m³/h (SSR18-S)

Sandia

SSR18-S

6986

New product

2026-12-31

Pre order 30 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿18,000.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Model
 SSR18-S
Type
 Side mount
Flow rate (m³/Hr)
 7.5
Connection(in/out)
 1.5"
Sand(Kg)
 50
Colour
 Blue
Material
 Laminated
Width-inch
 18

Description

ถังกรองทราย Sandia Side mount 18" MV1.5" Flowrate 7.5m³/h (SSR16-S)

Side Mount Hi‐Rate Sand Filters Complete Set With Multiport Valve

Sandia Swimming Pool Background
SSR-S Laminated Commercial Series Brand: SANDIA | Model: SSR18-S

ถังกรองทราย SANDIA SIDE MOUNT 18" MV1.5" (SSR18-S)

FLOWRATE 7.50 M³/H (33.00 GPM) • 1.5" SIDE MOUNT MULTIPORT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม ขนาด 18 นิ้ว (Ø 460 มม.) แข็งแรงทนทาน ทนแรงดันสูง ใช้งานร่วมกับวาล์วด้านข้าง 6 ทิศทางขนาด 1.5 นิ้ว รองรับอัตราการไหล 7.50 ลบ.ม./ชม. เหมาะสำหรับสระว่ายน้ำบ้านพัก พูลวิลล่า และสปา

Design Flowrate

7.50 m³/h (33.00 GPM)

Tank Diameter

18" (Ø 460 mm / 0.46 m)

Media Capacity

Sand 100 kg (2 กระสอบ)

Multiport Valve

1.5" Side Mount (6-Way)

ถังกรองทรายไฟเบอร์กลาสพรีเมียม SSR-S Series ขนาด 18 นิ้ว วาล์วด้านข้าง แข็งแกร่ง ทนทาน

Sandia SSR18-S (SKU: SSR18-S) เป็นถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม (Laminated Commercial Hi-Rate Sand Filter) ขนาดเส้นผ่านศูนย์กลาง 18 นิ้ว (Ø 460 มม.) โครงสร้างถังขึ้นรูปไร้รอยต่อ มีความทนทานต่อแรงดันภายในสูง ทนทานต่อสภาพอากาศ รังสี UV และสารเคมีบำบัดน้ำสระว่ายน้ำได้อย่างสมบูรณ์แบบ ออกแบบให้ติดตั้งมัลติพอร์ตวาล์วไว้ทางด้านข้าง (Side Mount 6-Way Multiport Valve) ขนาด 1.5 นิ้ว พร้อมระยะห่างระหว่างท่อ F = 0.20 ม. ช่วยให้เปิดฝาด้านบนเพื่อตรวจสอบหรือเปลี่ยนสารกรองได้อย่างสะดวกโดยไม่ต้องถอดวาล์ว

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • มัลติพอร์ตวาล์วด้านข้าง 1.5" (6-Way Side Mount): สะดวกในการเปิดฝาด้านบนบำรุงรักษาโดยไม่ต้องรื้อระบบท่อวาล์ว
  • ฝาปิดบนทรงวงรีพร้อมคานล็อค (Oval Lid M x N): ขนาด 0.43 x 0.33 ม. เปิด-ปิดง่าย ตรวจสอบผิวทรายได้รวดเร็ว
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง ให้คุณภาพน้ำใสสะอาดบริสุทธิ์
ถังกรองทราย Sandia SSR18-S Side Mount 18 นิ้ว

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia SSR18-S จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติภาพตัดขวาง (Dimensions: A=0.07, B=0.44, C=0.46, D=*M-N, E=0.06, F=0.20, G=0.24, H=0.85, I=0.06, J=0.07, K=0.36, M=0.43, N=0.33, X=0.35 m) • 2. ตารางคุณลักษณะจำเพาะ (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2600 พิกเซล เลื่อนดูได้เต็มจอ)

SANDIA® SSR18-S SIDE MOUNT SAND FILTER SKU: SSR18-S | 1. CUTAWAY SCHEMATIC (A - X) • 2. TECHNICAL SPECIFICATION SHEET 1. FACTORY BLUEPRINT (TOP PLAN & SIDE MOUNT CUTAWAY ELEVATION) M: 0.43 m N: 0.33 m B: 0.44 m C: 0.46 m A: 0.07 m H: 0.85 m G: 0.24 m F: 0.20 m X: 0.35 m E: 0.06 D: *M-N K: 0.36 m 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SSR-S SERIES) PRODUCT DIMENSIONS (METER) & TECHNICAL INFORMATION Type Valve Flow (m³/h) Flow (gpm) Sand (kg) Zelbrite (kg) EcoClear (C / F) B (m) C (m) F (m) G (m) H (m) K (m) X (m) SSR16-S 1.5" Side 5.25 m³/h 23.10 gpm 50 kg (1 bag) 60 kg (4 bags) 12.5 kg / 25 kg 0.39 0.41 0.12 0.24 0.85 0.36 0.30 SSR18-S 1.5" Side 7.50 m³/h 33.00 gpm 100 kg (2 bags) 75 kg (5 bags) 25 kg / 50 kg 0.44 0.46 0.20 0.24 0.85 0.36 0.35 SSR21-S 1.5" Side 11.00 m³/h 48.40 gpm 100 kg (2 bags) 75 kg (5 bags) 25 kg / 50 kg 0.51 0.53 0.20 0.25 0.76 0.49 0.37 SSR24-S 1.5" Side 12.50 m³/h 55.00 gpm 150 kg (3 bags) 120 kg (8 bags) 25 kg / 75 kg 0.59 0.61 0.20 0.25 0.76 0.49 0.38 SSR28-S 2.0" Side 19.00 m³/h 83.60 gpm 200 kg (4 bags) 150 kg (10 bags) 50 kg / 100 kg 0.69 0.71 0.21 0.32 0.83 0.56 0.39 SSR30-S 2.0" Side 20.50 m³/h 90.20 gpm 250 kg (5 bags) 195 kg (13 bags) 50 kg / 150 kg 0.74 0.76 0.21 0.31 0.85 0.56 0.40 SSC32-S 2.0" Side 24.10 m³/h 106.04 gpm 250 kg (5 bags) 195 kg (13 bags) 50 kg / 150 kg 0.79 0.81 0.21 0.30 0.94 0.61 0.45 SSC36-S 2.0" Side 29.00 m³/h 127.60 gpm 400 kg (8 bags) 300 kg (20 bags) 100 kg / 225 kg 0.89 0.91 0.30 0.30 1.00 0.71 0.50 SSC42-S 2.5" Side 40.50 m³/h 178.20 gpm 550 kg (11 bags) 420 kg (28 bags) 125 kg / 300 kg 1.05 1.07 0.35 0.35 1.30 0.87 0.55 SSC48-S 3.0" Side 53.00 m³/h 233.20 gpm 850 kg (17 bags) 645 kg (43 bags) 200 kg / 450 kg 1.20 1.22 0.55 0.36 1.45 1.02 0.70 ✔ ตารางปริมาณสารกรองสำหรับรุ่น SSR18-S (Side Mount): ทรายกรอง (Sand 50kg/bag): 2 ถุง (100 kg) • Zelbrite (15kg/bag): 5 ถุง (75 kg) • EcoClear แก้วกรอง (25kg/bag): Coarse 1 ถุง + Fine 2 ถุง (รวม 75 kg)✔ ข้อกำหนดด้านโครงสร้างและสัดส่วนมิติ (Dimensions): ความสูงรวม H: 0.85 ม. • เส้นผ่านศูนย์กลางถัง B: 0.44 ม. / กว้างรวมแคลมป์ C: 0.46 ม. • ฐานรองรับ K: 0.36 ม. (ความสูงฐาน I: 0.06 ม., J: 0.07 ม.) ระยะท่อวาล์วข้าง G: 0.24 ม. • ระยะห่างระหว่างกึ่งกลางท่อ F: 0.20 ม. • ระดับทราย X: 0.35 ม. • ฝาบนวงรี M x N: 0.43 x 0.33 ม. เหมาะอย่างยิ่งสำหรับสระว่ายน้ำบ้านพักอาศัย, พูลวิลล่า, อ่างจากุซซี่ และสปาที่ต้องการความสะดวกในการบำรุงรักษาฝาบนแบบ Side Mount คลิกขยายรูปวาดแนวดิ่ง 1400x2600px

Specifications / ข้อมูลทางเทคนิค Sandia SSR18-S Side Mount

Model: SSR18-S
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (SSR-S Series Laminated Commercial)
ซีรีส์และรุ่น (Model Series)
SSR-S Series Side Mount (Model: SSR18-S)
รหัสสินค้า (Order Code / SKU)
SSR18-S
อัตราการไหลออกแบบ (Design Flowrate)
7.50 m³/h (33.00 GPM / 125 L/min)
ขนาดมัลติพอร์ตวาล์ว (Multiport Valve Size)
1.5 นิ้ว (1 ½" Side Mount Multiport Valve)
ปริมาณทรายกรอง (Sand 50kg/bag)
2 ถุง (100 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
5 ถุง (75 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 1 ถุง (25 kg) + ละเอียด (Fine) 2 ถุง (50 kg) = 75 kg
เส้นผ่านศูนย์กลางตัวถัง / แคลมป์ (B / C)
B: 0.44 m (440 mm) | C: 0.46 m (460 mm / 18")
ความสูงรวมตัวถัง (Total Height H)
0.85 m (850 mm)
ความสูงชั้นสารกรอง / เส้นผ่านศูนย์กลางฐาน (X / K)
X (Sand Bed): 0.35 m (350 mm) | K (Base): 0.36 m (360 mm)
ระยะท่อวาล์วด้านข้าง (F / G / A)
F (ระยะห่างท่อ): 0.20 m | G (กึ่งกลางท่อล่าง): 0.24 m | A (ระยะเยื้อง): 0.07 m
ขนาดฝาปิดบนทรงวงรี (Oval Lid M x N)
M: 0.43 m x N: 0.33 m (คานล็อคขันเกลียวตรงกลาง แน่นหนาเปิดตรวจเช็คง่าย)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia SSR18-S

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading)

ก่อนเทสารกรอง ให้เติมน้ำสะอาดลงในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ เติมทรายกรอง 100 กก. (2 ถุง) ให้ได้ระดับความสูง X = 0.35 m (350 มม.) จากระดับพื้น

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์ว 1.5 นิ้วด้านข้างไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนกระทั่งน้ำในช่องกระจกมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การดูแลรักษาฝาบนทรงวงรีและการไล่อากาศ

ทำความสะอาดร่องโอริงขอบฝาบนทรงวงรีให้ปราศจากเม็ดทรายก่อนสวมคานล็อค ขันปุ่มหมุนตรงกลางให้แน่นกระชับพอดี และเปิดวาล์วไล่อากาศด้านบนฝาถังทุกครั้งเมื่อเริ่มเดินปั๊มน้ำใหม่จนกระทั่งน้ำพุ่งออกสม่ำเสมอจึงปิดวาล์ว
