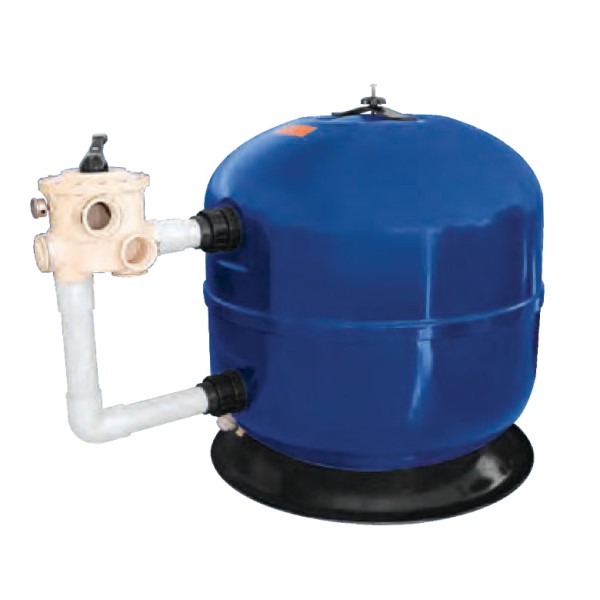

ถังกรองทราย Sandia Side mount 16" MV1.5" Flowrate 5.2m³/h (SSR16-S) - 1 View larger

ถังกรองทราย Sandia Side mount 16" MV1.5" Flowrate 5.2m³/h (SSR16-S)

Sandia

SSR16-S

6985

New product

2026-12-31

Pre order 30 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿39,375.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Model
 SSR42‐T
Type
 Top Mount
Flow rate (m³/Hr)
 40.50
Connection(in/out)
 2.0"
Sand(Kg)
 550
Colour
 Blue
Material
 Laminated
Width-inch
 42
สูง
 130cm

Description

ถังกรองทราย Sandia Side mount 16" MV1.5" Flowrate 5.2m³/h (SSR16-S)

Side Mount Hi‐Rate Sand Filters Complete Set With Multiport Valve

Sandia Swimming Pool Background
SSR-S Laminated Commercial Series Brand: SANDIA | Model: SSR16-S

ถังกรองทราย SANDIA SIDE MOUNT 16" MV1.5" (SSR16-S)

FLOWRATE 5.25 M³/H (23.10 GPM) • 1.5" SIDE MOUNT MULTIPORT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม ขนาด 16 นิ้ว (Ø 410 มม.) กะทัดรัด แข็งแรงทนทาน ทนแรงดันสูง ใช้งานร่วมกับวาล์วด้านข้าง 6 ทิศทางขนาด 1.5 นิ้ว รองรับอัตราการไหล 5.25 ลบ.ม./ชม. เหมาะสำหรับสระว่ายน้ำขนาดเล็ก สปา อ่างจากุซซี่ และพูลวิลล่า

Design Flowrate

5.25 m³/h (23.10 GPM)

Tank Diameter

16" (Ø 410 mm / 0.41 m)

Media Capacity

Sand 50 kg (1 กระสอบ)

Multiport Valve

1.5" Side Mount (6-Way)

ถังกรองทรายไฟเบอร์กลาสพรีเมียม SSR-S Series ขนาด 16 นิ้ว วาล์วด้านข้าง แข็งแกร่ง กะทัดรัด

Sandia SSR16-S (SKU: SSR16-S) เป็นถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม (Laminated Commercial Hi-Rate Sand Filter) ขนาดเส้นผ่านศูนย์กลาง 16 นิ้ว (Ø 390 มม. / วัดรวมแคลมป์ 410 มม.) โครงสร้างถังขึ้นรูปไร้รอยต่อ มีความทนทานต่อแรงดันภายในสูง ทนทานต่อสภาพอากาศ รังสี UV และสารเคมีบำบัดน้ำสระว่ายน้ำได้อย่างสมบูรณ์แบบ ออกแบบให้ติดตั้งมัลติพอร์ตวาล์วไว้ทางด้านข้าง (Side Mount 6-Way Multiport Valve) ขนาด 1.5 นิ้ว ช่วยให้เปิดฝาด้านบนเพื่อตรวจสอบหรือเปลี่ยนสารกรองได้อย่างสะดวกโดยไม่ต้องถอดวาล์ว

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • มัลติพอร์ตวาล์วด้านข้าง 1.5" (6-Way Side Mount): สะดวกในการเปิดฝาด้านบนบำรุงรักษาโดยไม่ต้องรื้อระบบท่อวาล์ว
  • ฝาปิดบนทรงวงรีพร้อมคานล็อค (Oval Lid M x N): ขนาด 0.43 x 0.33 ม. เปิด-ปิดง่าย ตรวจสอบผิวทรายได้รวดเร็ว
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง ให้คุณภาพน้ำใสสะอาดบริสุทธิ์
ถังกรองทราย Sandia SSR16-S Side Mount

Technical Blueprint & Specification Sheet (Vertical 3-Stage Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia SSR16-S จัดเรียงในแนวดิ่ง 3 ส่วนสมบูรณ์ (1400 x 2200 พิกเซล): 1. แบบแปลนมุมมองด้านบนและฝาวงรี (Top View & Oval Lid M x N: A, B, C, M, N) • 2. แบบตัดผ่าข้างแสดงโครงสร้างภายใน (Cutaway Elevation: H, F, G, E, D, X, K, I, J) • 3. ตารางคุณลักษณะจำเพาะ (Specsheet) คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง เลื่อนดูได้อย่างคมชัดเต็มจอ

SANDIA® SSR16-S SIDE MOUNT SAND FILTER SKU: SSR16-S | 1. TOP VIEW • 2. CUTAWAY ELEVATION • 3. SPECIFICATION SHEET 1. TOP PLAN VIEW & OVAL LID DETAIL (แบบแปลนมุมมองด้านบนและฝาวงรี M x N) M: 0.43 m N: 0.33 m B: 0.39 m C: 0.41 m A: 0.07 m 2. FRONT ELEVATION CUTAWAY VIEW (แบบตัดผ่าข้างแสดงโครงสร้างภายใน) H: 0.85 m G: 0.24 m F: 0.12 m X: 0.30 m E: 0.06 D: *M-N K: 0.36 m 3. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SSR-S SERIES) PRODUCT DIMENSIONS (METER) & TECHNICAL INFORMATION Type Valve Flow (m³/h) Flow (gpm) Sand (kg) Zelbrite (kg) EcoClear (C / F) B (m) C (m) F (m) G (m) H (m) K (m) X (m) SSR16-S 1.5" Side 5.25 23.10 50 kg (1 bag) 60 kg (4 bags) 12.5 / 25 kg 0.39 0.41 0.12 0.24 0.85 0.36 0.30 SSR18-S 1.5" Side 7.50 33.00 100 kg 75 kg 25 / 50 kg 0.44 0.46 0.20 0.24 0.85 0.36 0.35 SSR21-S 1.5" Side 11.00 48.40 100 kg 75 kg 25 / 50 kg 0.51 0.53 0.20 0.25 0.76 0.49 0.37 SSR24-S 1.5" Side 12.50 55.00 150 kg 120 kg 25 / 75 kg 0.59 0.61 0.20 0.25 0.76 0.49 0.38 SSR28-S 2.0" Side 19.00 83.60 200 kg 150 kg 50 / 100 kg 0.69 0.71 0.21 0.32 0.83 0.56 0.39 SSR30-S 2.0" Side 20.50 90.20 250 kg 195 kg 50 / 150 kg 0.74 0.76 0.21 0.31 0.85 0.56 0.40 SSR32-S 2.0" Side 24.10 106.04 250 kg 195 kg 50 / 150 kg 0.79 0.81 0.21 0.30 0.94 0.61 0.45 SSC36-S 2.0" Side 29.00 127.60 400 kg 300 kg 100 / 225 kg 0.89 0.91 0.30 0.30 1.00 0.71 0.50 SSC42-S 2.5" Side 40.50 178.20 550 kg 420 kg 125 / 300 kg 1.05 1.07 0.35 0.35 1.30 0.87 0.55 SSC48-S 3.0" Side 53.00 233.20 850 kg 645 kg 200 / 450 kg 1.20 1.22 0.55 0.36 1.45 1.02 0.70 ✔ ตารางปริมาณสารกรองสำหรับรุ่น SSR16-S (Side Mount 1.5"): ทรายกรอง (Sand 50kg/bag): 1 ถุง (50 kg) • Zelbrite (15kg/bag): 4 ถุง (60 kg) • EcoClear แก้วกรอง (25kg/bag): Coarse 0.5 ถุง + Fine 1 ถุง (รวม 37.5 kg)✔ ข้อกำหนดด้านโครงสร้างและสัดส่วนมิติ (Dimensions): ความสูงรวม H: 0.85 ม. • เส้นผ่านศูนย์กลางถัง B: 0.39 ม. / กว้างรวมแคลมป์ C: 0.41 ม. • ฐานรองรับ K: 0.36 ม. (ความสูงฐาน I: 0.06 ม., J: 0.07 ม.) ระยะท่อวาล์วข้าง G: 0.24 ม. • ระยะห่างระหว่างกึ่งกลางท่อ F: 0.12 ม. • ระดับทราย X: 0.30 ม. • ฝาบนวงรี M x N: 0.43 x 0.33 ม. (คอถัง E: 0.06 ม.) ✔ การใช้งานเชิงพาณิชย์และที่พักอาศัย: เหมาะอย่างยิ่งสำหรับสระว่ายน้ำขนาดเล็ก, จากุซซี่, บ่อสปา และโครงการที่ต้องการความสะดวกในการบำรุงรักษาฝาบนแบบ Side Mount คลิกขยายรูปวาดแนวดิ่ง 1400x2200px

Specifications / ข้อมูลทางเทคนิค Sandia SSR16-S Side Mount

Model: SSR16-S
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (SSR-S Series Laminated Commercial)
ซีรีส์และรุ่น (Model Series)
SSR-S Series Side Mount (Model: SSR16-S)
รหัสสินค้า (Order Code / SKU)
SSR16-S
อัตราการไหลออกแบบ (Design Flowrate)
5.25 m³/h (23.10 GPM / 88 L/min)
ขนาดมัลติพอร์ตวาล์ว (Multiport Valve Size)
1.5 นิ้ว (1 ½" Side Mount Multiport Valve)
ปริมาณทรายกรอง (Sand 50kg/bag)
1 ถุง (50 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
4 ถุง (60 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 0.5 ถุง (12.5 kg) + ละเอียด (Fine) 1 ถุง (25 kg) = 37.5 kg
เส้นผ่านศูนย์กลางตัวถัง / แคลมป์ (B / C)
B: 0.39 m (390 mm) | C: 0.41 m (410 mm / 16")
ความสูงรวมตัวถัง (Total Height H)
0.85 m (850 mm)
ความสูงชั้นสารกรอง / เส้นผ่านศูนย์กลางฐาน (X / K)
X (Sand Bed): 0.30 m (300 mm) | K (Base): 0.36 m (360 mm)
ระยะท่อวาล์วด้านข้าง (F / G / A)
F (ระยะห่างท่อ): 0.12 m | G (กึ่งกลางท่อล่าง): 0.24 m | A (ระยะเยื้อง): 0.07 m
ขนาดฝาปิดบนทรงวงรี (Oval Lid M x N)
M: 0.43 m x N: 0.33 m (คานล็อคขันเกลียวตรงกลาง แน่นหนาเปิดตรวจเช็คง่าย)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia SSR16-S

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading 50 kg)

ก่อนเทสารกรอง ให้เติมน้ำสะอาดลงในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ เติมทรายกรอง 50 กก. (1 ถุง) ให้ได้ระดับความสูง X = 0.30 m (300 มม.) จากระดับพื้น

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์ว 1.5 นิ้วด้านข้างไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนกระทั่งน้ำในช่องกระจกมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การดูแลรักษาฝาบนทรงวงรีและการไล่อากาศ

ทำความสะอาดร่องโอริงขอบฝาบนทรงวงรีให้ปราศจากเม็ดทรายก่อนสวมคานล็อค ขันปุ่มหมุนตรงกลางให้แน่นกระชับพอดี และเปิดวาล์วไล่อากาศด้านบนฝาถังทุกครั้งเมื่อเริ่มเดินปั๊มน้ำใหม่จนกระทั่งน้ำพุ่งออกสม่ำเสมอจึงปิดวาล์ว
