Home > ถังกรองสระว่ายน้ำ > Sandia Sand Filter > ถังกรองทราย SANDIA HZC-48 Connect 4" Flowrate 113m3/h
Pre Order

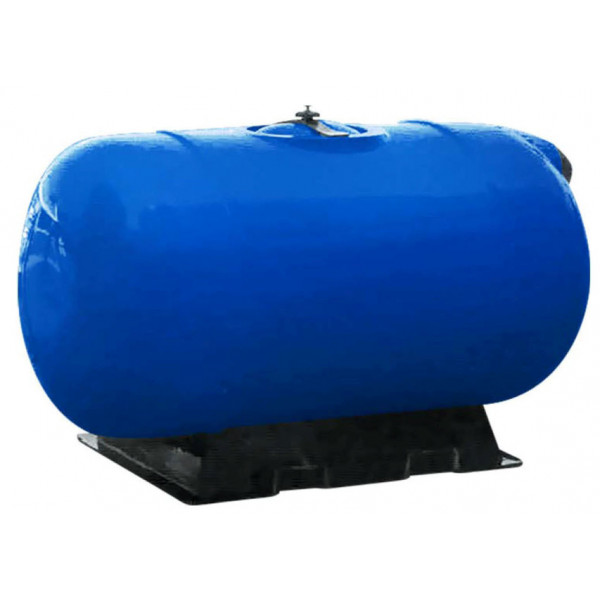

ถังกรองทราย SANDIA HZC-48 Connect 4" Flowrate 113m3/h - 1 View larger

ถังกรองทราย SANDIA HZC-48 Connect 4" Flowrate 113m3/h

Sandia

HZC-48

6938

New product

2026-12-31

PreOrder 15-20Day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿81,000.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Series
 HZC
Model
 HCZ-48
Flow rate (m³/Hr)
 113
Connection(in/out)
 5"
Sand(Kg)
 1200

Description

Sand Filter HZC-48  Connect 4" Flowrate 67m3/h  *** Preorder15-20 day

Sandia Commercial Swimming Pool Background
HZC Commercial Horizontal Series Brand: SANDIA | Model: HZC-48

ถังกรองทรายแนวนอน SANDIA HZC-48 CONNECT 4"

FLOWRATE 113 M³/H (414 GPM) • 4" / 5" COMMERCIAL FLANGED

ถังกรองทรายแนวนอนไฟเบอร์กลาสเคลือบเรซินเกรดพาณิชย์ขนาดใหญ่ 48 นิ้ว (Ø 1,350 มม. ยาว 2,380 มม.) รองรับอัตราการไหลสูงถึง 113 ลบ.ม./ชม. ประหยัดพื้นที่ติดตั้งและความสูงห้องเครื่องได้อย่างยอดเยี่ยม

Max Flowrate

113 m³/h (414 GPM)

Dimensions (Ø x L)

Ø 1.35 m x L 2.38 m (48")

Media Capacity

Sand 1,600 kg (32 กระสอบ)

Working Pressure

2.5 Bar / 36 psi (Test 4.0 Bar)

ถังกรองทรายแนวนอนไฟเบอร์กลาสเกรดพาณิชย์ ประหยัดพื้นที่ห้องเครื่อง อัตราการกรอง 113 m³/h

Sandia HZC-48 (รหัสสินค้า 20301900035 / SKU: HZC-48) เป็นถังกรองทรายแนวนอนระบบไฮเรท (Horizontal Laminated Hi-Rate Sand Filter) ออกแบบมาเป็นพิเศษสำหรับโครงการที่ต้องการพื้นที่ผิวการกรองสูง เช่น สระว่ายน้ำโรงเรียน สวนน้ำ รีสอร์ตขนาดใหญ่ และระบบบำบัดน้ำเชิงพาณิชย์ ตัวถังผลิตจาก Gelcoat Fiberglass เสริมแรงด้วยเรซินโพลีเอสเตอร์คุณภาพสูง ผิวด้านในเรียบลื่นเงางามช่วยให้น้ำไหลเวียนได้อย่างอิสระ การออกแบบแนวนอนช่วยประหยัดความสูงและพื้นที่ของห้องเครื่องได้อย่างมีประสิทธิภาพเมื่อเทียบกับถังกรองแนวตั้งทั่วไป

  • โครงสร้าง Gelcoat Fiberglass แข็งแกร่งสูง: ผิวเรียบลื่น ทนทานต่อแรงดันและการกัดกร่อนของสารเคมีและคลอรีนในสระว่ายน้ำ 100%
  • ช่องเปิดบริการด้านบนขนาดใหญ่ (Access Manhole): ฝาปิดพร้อมคานล็อคและวาล์วไล่อากาศ ช่วยให้การเติมและเปลี่ยนสารกรอง 1,600 กก. ทำได้อย่างสะดวก
  • หน้าแปลนเชื่อมต่อ 4" (Inlet & Outlet Flanges): รองรับการเชื่อมต่อท่อขนาด 4 นิ้ว (รองรับท่อ 5 นิ้ว) สำหรับระบบน้ำหมุนเวียนขนาดใหญ่
  • ระบบกระจายน้ำแนวนอนเต็มความยาวถัง: ท่อกระจายน้ำด้านบนและก้านกรองด้านล่างครอบคลุมความยาว 2.38 ม. ให้การกรองสม่ำเสมอทั่วทั้งถัง
ถังกรองทรายแนวนอน Sandia HZC-48 Connect 4 นิ้ว

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia HZC-48 จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติตัดขวางและแปลนบน (Dimensions: A=0.33, B=0.85, C=0.38, D=1.38, E=1.45, F=0.22, G=0.90, H=0.43, I=1.01, J=2.38, K=2.15, M=1.35, N=0.21, X=0.71 m) • 2. ตารางคุณลักษณะจำเพาะ (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2200 พิกเซล เลื่อนดูได้เต็มจอ)

SANDIA® HZC-48 HORIZONTAL SAND FILTER CODE: 20301900035 | 1. CUTAWAY BLUEPRINT (A - X) • 2. TECHNICAL SPECIFICATION SHEET 1. FACTORY BLUEPRINT (END ELEVATION CROSS-SECTION & TOP PLAN VIEW) E: 1.45 m D: 1.38 m B: 0.85 m C: 0.38 m X: 0.71 m G: 0.90 m A: 0.33 m M: 1.35 m J: 2.38 m H: 0.43 m I: 1.01 m 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SANDIA HZC SERIES) SANDIA HZC COMMERCIAL HORIZONTAL FILTER SPECIFICATIONS Type A (m) B (m) C (m) D (m) E (m) F (m) G (m) H (m) I (m) J (m) K (m) M (m) N (m) X (m) HZC-30 0.30 0.39 0.28 1.05 1.12 0.12 0.57 0.30 0.75 1.95 1.95 0.79 0.17 0.46 HZC-36 0.33 0.56 0.29 1.15 1.23 0.15 0.72 0.43 0.77 1.96 1.95 0.97 0.18 0.57 HZC-42 0.33 0.70 0.32 1.26 1.34 0.19 0.81 0.43 0.80 1.98 2.15 1.14 0.19 0.66 HZC-48 0.33 0.85 0.38 1.38 1.45 0.22 0.90 0.43 1.01 2.38 2.15 1.35 0.21 0.71 Code Model Inlet/Outlet Flow (gpm) Flow (m³/h) Sand (50kg/bag) Zelbrite (15kg/bag) EcoClear Coarse (25kg) EcoClear Fine (25kg) 20301900010 HZC-30 4" 205 gpm 56 m³/h 15 (750 kg) 38 (570 kg) 7 bags 16 bags 20301900015 HZC-36 4" 246 gpm 67 m³/h 19 (950 kg) 48 (720 kg) 9 bags 20 bags 20301900025 HZC-42 4" 330 gpm 90 m³/h 24 (1,200 kg) 60 (900 kg) 12 bags 24 bags 20301900035 HZC-48 4" / 5" 414 gpm 113 m³/h 32 (1,600 kg) 80 (1,200 kg) 16 (400 kg) 32 (800 kg) ✔ Tank Material: Gelcoat Fiberglass (Glass reinforced polyester, smooth high gloss finish ensures free flow and easy cleaning) ✔ Pressure Ratings: Operating Norm: 0.8 - 1.4 bar (12 - 20 psi) • Backwash: 1.0 - 1.8 bar (15 - 26 psi) • Max: 2.5 bar (36 psi) • Factory Test: 4.0 bar (60 psi)✔ Temperature & Media: Max Temperature: 43°C (109°F) • Suggested Size of Media: 0.5 - 0.8 mm (รองรับทรายกรอง 1,600 kg, Zelbrite 1,200 kg, และสารกรองแก้ว EcoClear 1,200 kg)✔ Commercial Application: เหมาะอย่างยิ่งสำหรับสระว่ายน้ำโรงเรียน, สวนน้ำ, พูลวิลล่าขนาดใหญ่ และระบบบำบัดน้ำเชิงพาณิชย์ที่ต้องการประหยัดพื้นที่ความสูงห้องเครื่อง คลิกขยายรูปวาดแนวดิ่ง 1400x2200px

Specifications / ข้อมูลทางเทคนิค Sandia HZC-48 Horizontal Filter

Code: 20301900035
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (HZC Series Horizontal Commercial Filters)
ซีรีส์และรุ่น (Model Series)
Horizontal Laminated Hi-Rate Sand Filters (Model: HZC-48)
รหัสสินค้า (Order Code)
20301900035 (SKU: HZC-48)
อัตราการไหลสูงสุด (Design Flowrate)
113 m³/h (414 GPM / 1,883 L/min)
ขนาดหน้าแปลนท่อน้ำเข้า-ออก (Inlet & Outlet)
หน้าแปลน 4 นิ้ว (รองรับท่อ 5 นิ้ว / Commercial Flanged Connection)
ปริมาณทรายกรองที่ต้องใช้ (Sand 50kg/bag)
32 ถุง (1,600 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
80 ถุง (1,200 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 16 ถุง + ละเอียด (Fine) 32 ถุง (รวม 1,200 kg)
ขนาดเส้นผ่านศูนย์กลางตัวถัง (Tank Diameter M)
M: 1.35 m (1,350 mm / 48 นิ้ว)
ความยาวรวมตัวถัง (Overall Length J / K)
J (ความยาวถัง): 2.38 m (2,380 mm) | K: 2.15 m
ความสูงรวมถึงฝาแมนโฮล (Total Height E / D)
E (รวมฝาบน): 1.45 m (1,450 mm) | D (ตัวถัง): 1.38 m
ระยะท่อเข้า-ออกและระดับทราย (B / C / X)
B (ระยะห่างท่อ): 0.85 m | C (กึ่งกลางท่อล่าง): 0.38 m | X (ระดับทราย): 0.71 m
แรงดันใช้งานและทดสอบ (Working & Test Pressure)
แรงดันใช้งานปกติ 2.5 Bar (36 psi) | แรงดันทดสอบโรงงาน 4.0 Bar (60 psi)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia HZC-48

1 ขั้นตอนการบรรจุทรายกรองปริมาณมาก (1,600 kg)

เนื่องจากตัวถังมีขนาดใหญ่และต้องบรรจุทรายกรองถึง 1,600 กก. (32 ถุง) ก่อนเทสารกรองต้องเติมน้ำสะอาดลงในถังประมาณ 1/3 ของปริมาตร เพื่อช่วยซับแรงกระแทกและป้องกันระบบท่อก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ เติมทรายให้ได้ระดับความสูง X = 0.71 m

2 การล้างย้อนตะกอน (Backwash Operation)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าระดับปกติประมาณ 0.5 bar ให้สลับการทำงานของวาล์วหน้าถังไปที่ระบบ Backwash เพื่อล้างย้อนตะกอนออกทางท่อน้ำทิ้ง เดินระบบปั๊มประมาณ 3 - 5 นาทีจนกระทั่งน้ำในช่องมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การเปิดฝาแมนโฮลและการไล่อากาศ

ก่อนเปิดฝาแมนโฮลด้านบนทุกครั้ง ต้องปิดปั๊มน้ำและคลายวาล์วไล่อากาศด้านบนจนแรงดันภายในถังลดลงเป็นศูนย์ เมื่อปิดฝากลับเข้าที่ให้ตรวจสอบโอริงซีลยางให้แนบสนิท ขันคานล็อคให้แน่นหนา และเปิดวาล์วไล่อากาศทุกครั้งเมื่อเริ่มเดินปั๊มน้ำใหม่
