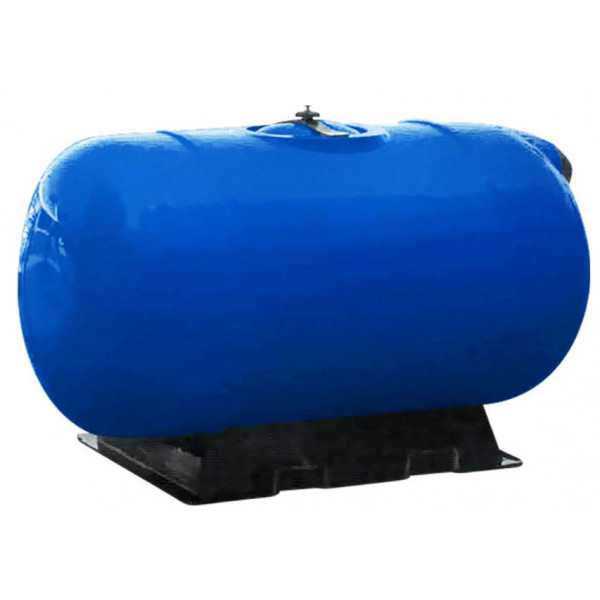

ถังกรองทราย SANDIA HZC-42 Connect 4" Flowrate 90 m3/h - 1 View larger

ถังกรองทราย SANDIA HZC-42 Connect 4" Flowrate 90 m3/h

Sandia

HZC-42

6934

New product

2026-12-31

PreOrder 15-20Day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿70,000.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Series
 HZC
Model
 HCZ-42
Flow rate (m³/Hr)
 90
Connection(in/out)
 4"
Sand(Kg)
 900

Description

Sand Filter HZC-42  Connect 4" Flowrate 90m3/h  *** Preorder15-20 day

Sandia Commercial Swimming Pool Background
HZC Commercial Horizontal Series Brand: SANDIA | Model: HZC-42

ถังกรองทรายแนวนอน SANDIA HZC-42 CONNECT 4"

FLOWRATE 90 M³/H (330 GPM) • 4" COMMERCIAL FLANGED

ถังกรองทรายแนวนอนไฟเบอร์กลาสเคลือบเรซินเกรดพาณิชย์ ขนาด 42 นิ้ว (Ø 1,140 มม. ยาว 1,980 มม.) รองรับอัตราการไหลสูง 90 ลบ.ม./ชม. ประหยัดพื้นที่ความสูงห้องเครื่องได้อย่างยอดเยี่ยม

Design Flowrate

90 m³/h (330 GPM)

Dimensions (Ø x L)

Ø 1.14 m x L 1.98 m (42")

Media Capacity

Sand 1,200 kg (24 กระสอบ)

Working Pressure

2.5 Bar / 36 psi (Test 4.0 Bar)

ถังกรองทรายแนวนอนไฟเบอร์กลาสเกรดพาณิชย์ ขนาด 42 นิ้ว ท่อ 4 นิ้ว อัตราการกรอง 90 m³/h

Sandia HZC-42 (รหัสสินค้า 20301900025 / SKU: HZC-42) เป็นถังกรองทรายแนวนอนระบบไฮเรท (Horizontal Laminated Hi-Rate Sand Filter) เส้นผ่านศูนย์กลาง 42 นิ้ว (Ø 1,140 มม.) ยาว 1,980 มม. ออกแบบมาเป็นพิเศษสำหรับโครงการที่ต้องการพื้นที่ผิวการกรองสูง เช่น สระว่ายน้ำโรงเรียน สระว่ายน้ำโรงแรม สวนน้ำ รีสอร์ต และระบบบำบัดน้ำเชิงพาณิชย์ ตัวถังผลิตจาก Gelcoat Fiberglass ไร้รอยต่อ ทนทานต่อแรงดันภายใน รังสี UV และสารเคมีบำบัดน้ำได้อย่างสมบูรณ์แบบ ช่วยประหยัดความสูงและพื้นที่ของห้องเครื่องได้อย่างมีประสิทธิภาพ

  • โครงสร้าง Gelcoat Fiberglass แข็งแกร่งสูง: ผิวเรียบลื่น ทนทานต่อแรงดันและการกัดกร่อนของสารเคมีและคลอรีนในสระว่ายน้ำ 100%
  • ช่องเปิดบริการด้านบนขนาดใหญ่ (Access Manhole): ฝาปิดพร้อมคานล็อคและวาล์วไล่อากาศ ช่วยให้การเติมและเปลี่ยนสารกรอง 1,200 กก. ทำได้อย่างสะดวก
  • หน้าแปลนเชื่อมต่อ 4" (Inlet & Outlet Flanges): รองรับการเดินท่อหน้าแปลนขนาด 4 นิ้ว สำหรับระบบน้ำหมุนเวียนขนาดใหญ่
  • ระบบกระจายน้ำแนวนอนเต็มความยาวถัง: ท่อกระจายน้ำด้านบนและก้านกรองด้านล่างครอบคลุมความยาว 1.98 ม. ให้การกรองสม่ำเสมอทั่วทั้งถัง
ถังกรองทรายแนวนอน Sandia HZC-42

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia HZC-42 จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติตัดขวางและแปลนบน (Dimensions: A=0.33, B=0.70, C=0.32, D=1.26, E=1.34, F=0.19, G=0.81, H=0.43, I=0.80, J=1.98, K=2.15, M=1.14, N=0.19, X=0.66 m) • 2. ตารางคุณลักษณะจำเพาะ (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2200 พิกเซล เลื่อนดูได้เต็มจอ)

SANDIA® HZC-42 HORIZONTAL SAND FILTER CODE: 20301900025 | 1. CUTAWAY BLUEPRINT (A - X) • 2. TECHNICAL SPECIFICATION SHEET 1. FACTORY BLUEPRINT (END ELEVATION CROSS-SECTION & TOP PLAN VIEW) E: 1.34 m D: 1.26 m B: 0.70 m C: 0.32 m X: 0.66 m G: 0.81 m A: 0.33 m M: 1.14 m J: 1.98 m H: 0.43 m I: 0.80 m 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SANDIA HZC SERIES) SANDIA HZC COMMERCIAL HORIZONTAL FILTER SPECIFICATIONS Type A (m) B (m) C (m) D (m) E (m) F (m) G (m) H (m) I (m) J (m) K (m) M (m) N (m) X (m) HZC-30 0.30 0.39 0.28 1.05 1.12 0.12 0.57 0.30 0.75 1.95 1.95 0.79 0.17 0.46 HZC-36 0.33 0.56 0.29 1.15 1.23 0.15 0.72 0.43 0.77 1.96 1.95 0.97 0.18 0.57 HZC-42 0.33 0.70 0.32 1.26 1.34 0.19 0.81 0.43 0.80 1.98 2.15 1.14 0.19 0.66 HZC-48 0.33 0.85 0.38 1.38 1.45 0.22 0.90 0.43 1.01 2.38 2.15 1.35 0.21 0.71 Code Model Inlet/Outlet Flow (gpm) Flow (m³/h) Sand (50kg/bag) Zelbrite (15kg/bag) EcoClear Coarse (25kg) EcoClear Fine (25kg) 20301900010 HZC-30 4" 205 gpm 56 m³/h 15 (750 kg) 38 (570 kg) 7 bags 16 bags 20301900015 HZC-36 4" 246 gpm 67 m³/h 19 (950 kg) 48 (720 kg) 9 bags 20 bags 20301900025 HZC-42 4" 330 gpm 90 m³/h 24 (1,200 kg) 60 (900 kg) 12 (300 kg) 24 (600 kg) 20301900035 HZC-48 4" / 5" 414 gpm 113 m³/h 32 (1,600 kg) 80 (1,200 kg) 16 bags 32 bags ✔ Tank Material: Gelcoat Fiberglass (Glass reinforced polyester, smooth high gloss finish ensures free flow and easy cleaning) ✔ Pressure Ratings: Operating Norm: 0.8 - 1.4 bar (12 - 20 psi) • Backwash: 1.0 - 1.8 bar (15 - 26 psi) • Max: 2.5 bar (36 psi) • Factory Test: 4.0 bar (60 psi)✔ Temperature & Media: Max Temperature: 43°C (109°F) • Suggested Size of Media: 0.5 - 0.8 mm (รองรับทรายกรอง 1,200 kg, Zelbrite 900 kg, และสารกรองแก้ว EcoClear 900 kg)✔ Commercial Application: เหมาะอย่างยิ่งสำหรับสระว่ายน้ำโรงเรียน, โรงแรม, สวนน้ำ, รีสอร์ต และระบบบำบัดน้ำเชิงพาณิชย์ที่ต้องการประหยัดพื้นที่ความสูงห้องเครื่อง คลิกขยายรูปวาดแนวดิ่ง 1400x2200px

Specifications / ข้อมูลทางเทคนิค Sandia HZC-42 Horizontal Filter

Code: 20301900025
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (HZC Series Horizontal Commercial Filters)
ซีรีส์และรุ่น (Model Series)
Horizontal Laminated Hi-Rate Sand Filters (Model: HZC-42)
รหัสสินค้า (Order Code)
20301900025 (SKU: HZC-42)
อัตราการไหลออกแบบ (Design Flowrate)
90 m³/h (330 GPM / 1,500 L/min)
ขนาดหน้าแปลนท่อน้ำเข้า-ออก (Inlet & Outlet)
หน้าแปลน 4 นิ้ว (4" Commercial Flanged Connection)
ปริมาณทรายกรองที่ต้องใช้ (Sand 50kg/bag)
24 ถุง (1,200 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
60 ถุง (900 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 12 ถุง + ละเอียด (Fine) 24 ถุง (รวม 900 kg)
ขนาดเส้นผ่านศูนย์กลางตัวถัง (Tank Diameter M)
M: 1.14 m (1,140 mm / 42 นิ้ว)
ความยาวรวมตัวถัง (Overall Length J / K)
J (ความยาวถัง): 1.98 m (1,980 mm) | K: 2.15 m
ความสูงรวมถึงฝาแมนโฮล (Total Height E / D)
E (รวมฝาบน): 1.34 m (1,340 mm) | D (ตัวถัง): 1.26 m
ระยะท่อเข้า-ออกและระดับทราย (B / C / X)
B (ระยะห่างท่อ): 0.70 m | C (กึ่งกลางท่อล่าง): 0.32 m | X (ระดับทราย): 0.66 m
แรงดันใช้งานและทดสอบ (Working & Test Pressure)
แรงดันใช้งานปกติ 2.5 Bar (36 psi) | แรงดันทดสอบโรงงาน 4.0 Bar (60 psi)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia HZC-42

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading 1,200 kg)

ก่อนเทสารกรองทราย 1,200 กก. (24 ถุง) ต้องเติมน้ำสะอาดลงในถังประมาณ 1/3 ของปริมาตร เพื่อช่วยซับแรงกระแทกและป้องกันระบบท่อก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ เติมทรายกรองให้ได้ระดับความสูง X = 0.66 m (660 มม.)

2 การล้างย้อนตะกอน (Backwash Operation)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าระดับปกติประมาณ 0.5 bar ให้สลับการทำงานของวาล์วหน้าถังไปที่ระบบ Backwash เพื่อล้างย้อนตะกอนออกทางท่อน้ำทิ้ง เดินระบบปั๊มประมาณ 3 - 5 นาทีจนกระทั่งน้ำในช่องมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การเปิดฝาแมนโฮลและการไล่อากาศ

ก่อนเปิดฝาแมนโฮลด้านบนทุกครั้ง ต้องปิดปั๊มน้ำและคลายวาล์วไล่อากาศด้านบนจนแรงดันภายในถังลดลงเป็นศูนย์ เมื่อปิดฝากลับเข้าที่ให้ตรวจสอบโอริงซีลยางให้แนบสนิท ขันคานล็อคให้แน่นหนา และเปิดวาล์วไล่อากาศทุกครั้งเมื่อเริ่มเดินปั๊มน้ำใหม่
