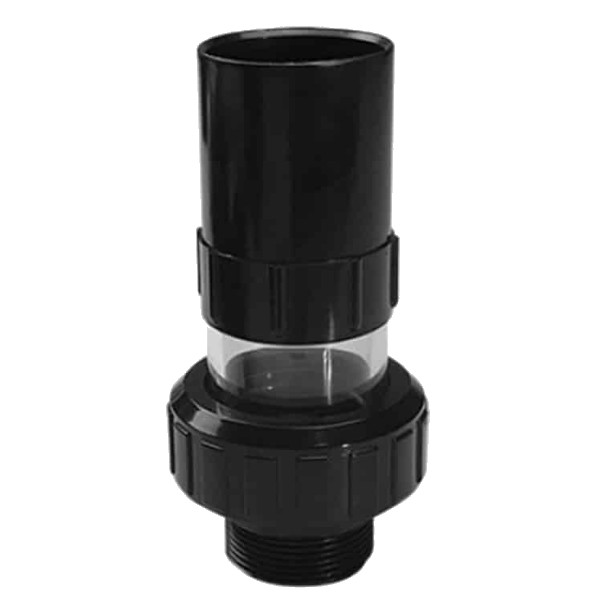

Emaux 1.5" Union with Sight Glass and O-Ring Black (89280103W) - 1 View larger

Emaux 1.5" Union with Sight Glass and O-Ring Black (89280103W)

Emaux

E190101

1506

New product

2026-12-31

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿545.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Emaux
Type
 Union

Description

ยูเนี่ยน EMAUX Union with Sight Glass and O-Ring Black

Emaux 1.5" union set Black

Key No. 2

Part No.  E190101

Emaux Pool Filter Sight Glass Union Background
Emaux 1.5 นิ้ว Union with Sight Glass and O-Ring Black EMAUX GENUINE
EMAUX FILTER & PUMP FITTINGS 1.5" UNION WITH SIGHT GLASS • BACKWASH MONITOR • COLOR BLACK BRAND: EMAUX | SKU: E190101

Emaux 1.5" Union with Sight Glass and O-Ring Black (89280103W) ชุดข้อยูเนี่ยนพร้อมตาแก้วดูน้ำใส 1.5 นิ้ว สีดำ (Sku: E190101)

ชุดข้อต่อยูเนี่ยนพร้อมตาแก้วดูความใสของน้ำเกรดวิศวกรรมสระว่ายน้ำ Emaux 1.5" Union with Sight Glass and O-Ring Black รหัสอะไหล่โรงงาน 89280103W / 89280101B (SKU: E190101) ผลิตขึ้นรูปด้วยพลาสติกวิศวกรรม ABS/PVC เกรดพรีเมียมสีดำความหนาแน่นสูง ผสมผสานกับ กระบอกตาแก้วอะคริลิกใสคุณภาพสูง (High-Clarity Heavy-Duty Acrylic Sight Glass Tube)[cite: 15] ทนต่อแรงดันน้ำหมุนเวียน ทนต่อคลอรีน น้ำเกลือ แสงแดด และสารเคมีสระว่ายน้ำได้ 100% ออกแบบสำหรับติดตั้งที่ พอร์ตระบายน้ำทิ้ง (Waste / Backwash Port) ของมัลติพอร์ตวาล์วถังกรองทรายสระว่ายน้ำ Emaux (อาทิ Max Series, V Series, P Series, FSP Series และ FSF Series) รวมถึงระบบท่อปั๊มสระว่ายน้ำ เพื่อให้ผู้ดูแลสระสามารถมองเห็นความขุ่น-ใสของน้ำในท่อได้รอบทิศทาง 360 องศา ขณะกำลังล้างถังกรอง (Backwash) หรือล้างสารกรอง (Rinse) ได้อย่างแม่นยำ[cite: 15] ตัวชุดประกอบด้วยปลอกสวมท่อ PVC ด้านบนขนาด 1.5 นิ้ว (Ø 48 มม. Imperial / Ø 50 มม. Metric), ปลอกเกลียวล็อคกระบอกบน, กระบอกตาแก้วใส, น็อตเกลียวยูเนี่ยนขนาดใหญ่ Ø 82 มม., และข้อต่อเกลียวนอกด้านล่างขนาด 1.5 นิ้ว (Male Thread BSPT/NPT)[cite: 15] พร้อมซีลยางโอริง EPDM แท้สองชั้น ป้องกันการรั่วซึมได้อย่างเด็ดขาด

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Emaux E190101 (1.5" Union with Sight Glass & O-Ring Black)

Height: 185 mm • Nut: Ø 82 mm • Sight Glass: Ø 56 mm • Pipe: 1.5" (Ø48/50 mm)
EMAUX 1.5" UNION WITH SIGHT GLASS & O-RING • E190101 185 mm 1.5" SOCKET (OD Ø56) SIGHT GLASS (45 mm) NUT Ø 82 mm 1.5" MALE THREAD1. ASSEMBLED SIGHT GLASS UNION (BLACK BODY • CLEAR ACRYLIC TUBE) 1. UPPER TAILPIECE (ปลอกสวมท่อ 1.5") 2. LOCKING COLLAR (ปลอกล็อคกระบอกบน) 3. EPDM O-RING (โอริงซีลกันรั่วตัวบน) 4. SIGHT GLASS (กระบอกตาแก้วอะคริลิกใส) 5. EPDM O-RING (โอริงซีลกันรั่วตัวล่าง) 6. UNION NUT (ปลอกน็อตยูเนี่ยน Ø82) 7. MALE CONNECTOR (เกลียวนอก 1.5" MPT) 2. EXPLODED COMPONENT BREAKDOWN (7-PIECE PRECISION DISASSEMBLY)

จุดเด่นและประสิทธิภาพของชุดข้อยูเนี่ยนตาแก้ว Emaux 89280103W (E190101)

ตาแก้วใส มองเห็นน้ำ 360°[cite: 15]

กระบอกตาแก้วอะคริลิกใสคุณภาพสูง ช่วยให้เห็นความสะอาดของน้ำขณะล้างย้อนถังกรองได้อย่างชัดเจน รู้ทันทีเมื่อน้ำใส สะอาด และประหยัดน้ำสระ[cite: 15]

ยูเนี่ยนปลดเร็ว สะดวกซ่อมบำรุง

ระบบเกลียวยูเนี่ยนขนาดใหญ่ Ø 82 มม. ถอดแยกชิ้นส่วนออกมาล้างทำความสะอาดตะไคร่หรือตะกอนที่ตาแก้วได้ทันทีโดยไม่ต้องตัดท่อ PVC ใหม่[cite: 15]

ซีลโอริง EPDM คู่ กันรั่ว 100%

ติดตั้งโอริงยางสังเคราะห์เกรด EPDM ทั้งด้านบนและด้านล่างของกระบอกตาแก้ว รองรับแรงอัดได้ดีเยี่ยม ทนต่อคลอรีนเข้มข้น ไม่รั่วซึม[cite: 15]

อะไหล่แท้ตรงรุ่น Emaux 1.5"

เกลียวนอก 1.5" ขันเข้ากับพอร์ต Waste ของมัลติพอร์ตวาล์ว Emaux ได้พอดี 100% ปลายท่อบนสวมท่อ PVC ขนาด 1.5" ท่อน้ำทิ้งได้ทันที[cite: 15]

ตารางคุณสมบัติทางเทคนิค Emaux 1.5" Union with Sight Glass (E190101)

GENUINE SPECIFICATION
คุณสมบัติทางวิศวกรรม (Attributes)รายละเอียดทางเทคนิค (Technical Details)
แบรนด์ผู้ผลิต / ประเทศEmaux Water Technology • มาตรฐานสากล (Global Swimming Pool Equipment)
รหัสสินค้าและโมเดลโรงงานSKU: E190101 / Emaux Model: 89280103W (Part No. 89280101 / 89280101B)
ประเภทอุปกรณ์ (Equipment Type)ข้อยูเนี่ยนพร้อมกระบอกตาแก้วตรวจเช็คความใสของน้ำ (Union with Sight Glass and O-ring)
ขนาดท่อสวมด้านบน (Top Socket)1.5 นิ้ว (รองรับท่อ PVC Ø 48 มม. Imperial Class 150 และ Ø 50 มม. Metric)
ขนาดเกลียวเชื่อมต่อล่าง (Bottom Thread)เกลียวนอก 1.5 นิ้ว (1.5" Male Thread MPT / BSP) สำหรับขันเข้าพอร์ตมัลติพอร์ตวาล์ว[cite: 15]
ขนาดความสูงรวมทั้งชุด (Total Height)185 มิลลิเมตร (วัดจากปลายเกลียวนอกด้านล่างถึงขอบบนสุดของปลอกสวมท่อ)
ขนาดกระบอกตาแก้ว (Sight Glass Size)เส้นผ่านศูนย์กลางภายนอก Ø 56 มิลลิเมตร / ความยาวช่วงกระจกใส 45 มิลลิเมตร
วัสดุโครงสร้างและซีล (Material & Seal)พลาสติกวิศวกรรม ABS/PVC สีดำ + กระบอกตาแก้วอะคริลิกใสหนาพิเศษ + ดับเบิ้ลโอริง EPDM[cite: 15]
ความเข้ากันได้ของระบบ (Compatibility)มัลติพอร์ตวาล์ว 1.5" ถังกรองทราย Emaux Max, V, P, FSP, FSF Series และปั๊มกรองสระว่ายน้ำ
แรงดันและอุณหภูมิใช้งาน (Pressure / Temp)แรงดันใช้งานสูงสุด 2.5 - 3.0 Bar (36 - 44 psi) / อุณหภูมิน้ำสูงสุด 50°C ทนเคมีและรังสี UV 100%

ข้อแนะนำการติดตั้งและดูแลรักษาชุดยูเนี่ยนตาแก้ว Emaux E190101

  • ตำแหน่งการติดตั้ง: ขันข้อต่อเกลียวนอกด้านล่างขนาด 1.5 นิ้ว เข้ากับพอร์ตน้ำทิ้ง (Waste / Backwash Port) ของมัลติพอร์ตวาล์วบนถังกรองทราย Emaux ให้แน่นตึงมือ[cite: 15]
  • การต่อท่อระบายน้ำทิ้ง: ทาน้ำยาประสานท่อ PVC สวมท่อระบายน้ำขนาด 1.5 นิ้ว เข้ากับปลอกกระบอกสวมท่อด้านบน (Spigot) ให้สุด เพื่อระบายน้ำไปยังท่อระบายน้ำทิ้งหลัก[cite: 15]
  • การติดตั้งและทาจาระบีโอริง: สวมโอริง EPDM ทั้งสองตำแหน่งให้แนบสนิท แนะนำให้ทาจาระบีซิลิโคน (Silicone Lubricant) เกรดสำหรับสระว่ายน้ำบางๆ เพื่อรักษาความยืดหยุ่นและป้องกันน้ำซึม
  • การขันเกลียวยูเนี่ยน: ขันเกลียวน็อตยูเนี่ยนและปลอกล็อคกระบอกบนด้วยมือเปล่า (Hand-tight) ให้แน่นพอดี ห้ามใช้คีมล็อกหรือเครื่องมือโลหะขันรุนแรงเพื่อป้องกันกระบอกตาแก้วแตกหัก[cite: 15]
  • การทำความสะอาดตาแก้ว: หากมีคราบตะไคร่หรือตะกอนเกาะติดผิวด้านในกระบอกตาแก้ว ให้คลายน็อตยูเนี่ยนถอดกระบอกแก้วออกมาล้างด้วยฟองน้ำนุ่มและน้ำสะอาด เพื่อให้มองเห็นความใสของน้ำได้อย่างชัดเจนเสมอ
