แบบแปลนจำลอง 2 มิติและมิติขนาดทางวิศวกรรม (Engineering Blueprint 2D CAD & Vertical Spec)

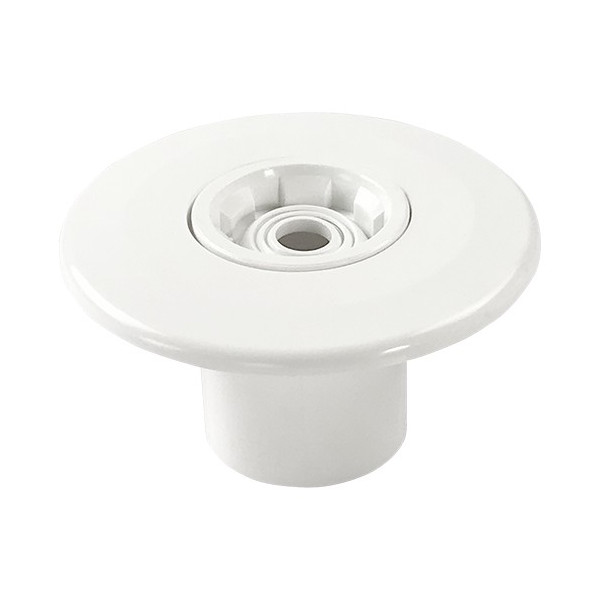

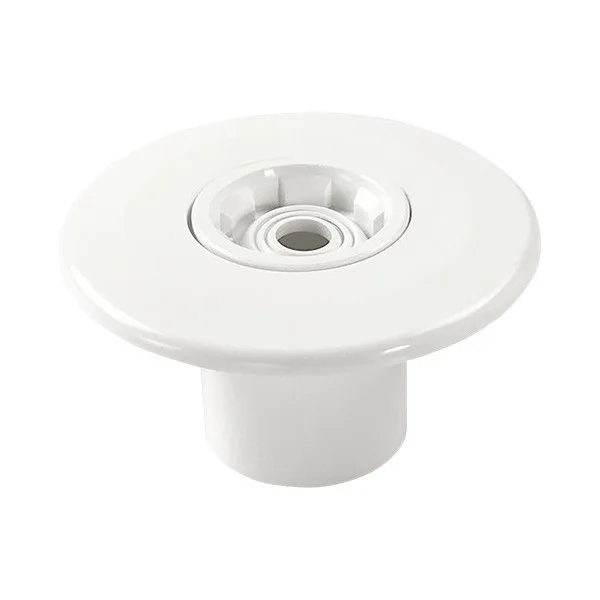

มิติตามแบบแปลน: หน้าแปลน Ø 118.60 mm | สูงรวม 66.00 mm | ท่อ 1.5"/2" (50/63 mm)จุดเด่นและความคุ้มค่าของหัวจ่ายน้ำพื้นและผนังสระคอนกรีต Emaux EM4413
ตาแมวปรับทิศ 360° รูพ่น 3 ระดับ
ลูกตาแมวด้านในสามารถหมุนปรับมุมกระจายน้ำได้อย่างอิสระรอบตัว พร้อมระบบรูพ่น Knockout เลือกขนาด Ø 14, 20 หรือ 25 มม. ได้ตามความเหมาะสมของแรงดันน้ำ
อัตราการไหล 150 L/min ทรงพลัง
ออกแบบช่องทางเดินน้ำแบบไฮดรอลิกส์สมดุล ส่งน้ำบริสุทธิ์คืนสู่สระได้สูงถึง 150 ลิตรต่อนาที สร้างการหมุนเวียนน้ำได้อย่างทั่วถึงทั้งบริเวณพื้นและผิวน้ำ
ABS Grade A with UV แกร่ง ทนทาน
ผลิตจากเม็ดพลาสติก ABS บริสุทธิ์เกรด A ผสมสารกันรังสี UV แข็งแรงเหนียวแน่น ไม่กรอบแตก ไม่เหลืองซีด ทนต่อคลอรีนเข้มข้นและสระน้ำเกลือได้สมบูรณ์แบบ
หน้าแปลน Ø 118.60 มม. แนบสนิทพื้น
ขอบปีกหน้าแปลนขนาดใหญ่ 118.60 มม. ลาดเอียงเรียบกลืนไปกับแนวกระเบื้องพื้นหรือผนังสระ ป้องกันการสะดุดและปลอดภัยต่อฝ่าเท้าของผู้ว่ายน้ำ
ข้อแนะนำทางวิศวกรรมในการติดตั้งหัวจ่ายน้ำ Emaux EM4413 ทั้งตำแหน่งพื้นและผนังสระ
1. การติดตั้งตำแหน่งพื้นสระ (Floor Inlet Placement): เมื่อนำไปใช้เป็นหัวจ่ายน้ำพื้นสระ ควรวางผังระยะห่างระหว่างหัวจ่ายน้ำแต่ละจุดประมาณ 2.5 – 3.0 เมตร ให้ครอบคลุมทั่วบริเวณก้นสระ เพื่อดันน้ำสะอาดและสารเคมีขึ้นจากด้านล่างอย่างสม่ำเสมอ ลดการตกตะกอน และป้องกันไม่ให้เกิดความแตกต่างของอุณหภูมิน้ำในแต่ละชั้นความลึก
2. การติดตั้งตำแหน่งผนังสระ (Wall Return Placement): หากติดตั้งบนผนังสระ แนะนำให้วางตำแหน่งหัวจ่ายน้ำอยู่ต่ำกว่าระดับผิวน้ำปกติประมาณ 200 – 300 มม. (20 – 30 ซม.) ฝั่งตรงข้ามกับช่องสกิมเมอร์ พร้อมปรับมุมลูกตาแมวเอียงลง 10° – 15° เพื่อสร้างวงจรการไหลเวียนของมวลน้ำในแนวนอน กวาดฟิล์มผิวน้ำเข้าสู่ระบบกรองได้อย่างมีประสิทธิภาพ
3. การปรับขนาดรูพ่นน้ำ Knockout (Orifice Sizing & Flow Tuning): ลูกตาแมวมาพร้อมรูพ่นเริ่มต้นขนาด Ø 14 มม. (อัตราไหล 3 ลบ.ม./ชม.) สามารถใช้เครื่องมือตอกเปิดวงแหวนรอบในออกเพื่อขยายเป็น Ø 20 มม. (4.5 ลบ.ม./ชม.) หรือ Ø 25 มม. (7.0 ลบ.ม./ชม.) ได้อย่างง่ายดาย เพื่อปรับสมดุลแรงดันน้ำของแต่ละจุดจ่ายน้ำให้เท่ากันทั่วทั้งสระ
