แบบแปลนจำลอง 2 มิติและมิติขนาดทางวิศวกรรม (Engineering Blueprint 2D CAD & Vertical Spec)
มิติตามแบบแปลน: หน้าแปลน Ø 87.70 mm | สูงรวม 50.56 mm[cite: 5]จุดเด่นและความคุ้มค่าของหัวจ่ายน้ำผนังสระคอนกรีต Emaux EM4408

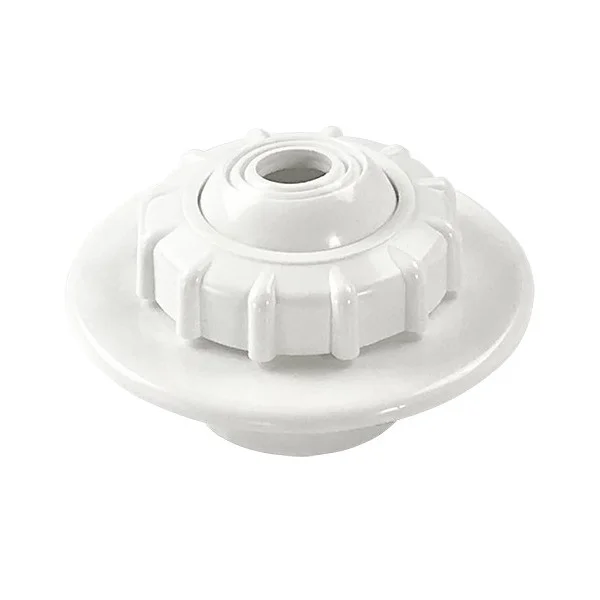

หัวตาแมวปรับทิศทางอิสระ 360°
ลูกตาแมวด้านในสามารถหมุนปรับทิศทางของลำน้ำได้อย่างอิสระ ช่วยผลักดันมวลน้ำในแนวนอนเข้าสู่สกิมเมอร์ได้อย่างสมบูรณ์แบบ ไร้จุดอับน้ำ
ฝาครอบร่องหยัก 12 ร่อง หมุนล็อกกระชับ[cite: 5]
วงแหวนขันล็อกแบบ 12 ร่อง ช่วยให้ช่างและผู้ใช้งานจับหมุนคลายหรือขันล็อกองศาลูกตาแมวได้อย่างถนัดมือ แม้ขณะปฏิบัติงานใต้น้ำ[cite: 5]
ABS Grade A with UV ทนแดด ทนเคมี
เนื้อพลาสติก ABS สีขาวเหนียวแน่น เกรดพรีเมียม ผสมสารต้านทานรังสี UV ไม่กรอบแตก ไม่เหลืองซีด ทนต่อคลอรีนและระบบเกลือตลอดอายุการใช้งาน
หน้าแปลน Ø 87.70 มม. แนบผนังเรียบเนียน[cite: 5]
ปีกหน้าแปลนขนาด 87.70 มม. ลาดเอียงเรียบแนบสนิทไปกับแนวกระเบื้องผนังสระคอนกรีต สวยงาม กลมกลืน และป้องกันการบาดเท้าของผู้ว่ายน้ำ[cite: 5]
ข้อแนะนำทางวิศวกรรมในการติดตั้งหัวจ่ายน้ำตาแมว Emaux EM4408 ในสระคอนกรีต
1. ระดับความลึกในการวางตำแหน่ง (Installation Depth Level): ตามมาตรฐานคู่มือโรงงาน Emaux แนะนำให้ติดตั้งหัวจ่ายน้ำ EM4408 บนผนังสระฝั่งตรงข้ามกับสกิมเมอร์ โดยให้ตำแหน่งหัวจ่ายน้ำอยู่ต่ำกว่าระดับผิวน้ำปกติประมาณ 200 – 300 มม. (20 – 30 ซม.) เพื่อสร้างกระแสการไหลเวียนของน้ำในแนวนอน (Horizontal Water Recirculation) ผลักดันสิ่งสกปรกบนผิวน้ำเข้าสู่ช่องสกิมเมอร์ได้อย่างมีประสิทธิภาพสูงสุด
2. การปรับตั้งทิศทางและอัตราการไหล (Flow Rate & Direction Vectoring): คลายวงแหวนขอบหยัก 12 ร่องเพื่อปรับมุมลูกตาแมวให้เฉียงลง 10° – 15° เพื่อกวาดน้ำด้านล่าง และเบนออกจากผนังสระไปในทิศทางเดียวกันเพื่อสร้างกระแสน้ำวนรอบสระอย่างสม่ำเสมอ ป้องกันการเกิดจุดอับน้ำในมุมสระ[cite: 5]
3. การสวมต่อท่อผนัง (Solvent Cement Jointing): ตัวเรือนกระบอกด้านหลังออกแบบสำหรับการสวมทากาวประสานท่อ PVC ขนาด 1.5" (หรือ 50 มม.) ให้ทำความสะอาดผิวหน้าสัมผัสและทากาวประสานท่อคุณภาพสูง ดันให้ปีกหน้าแปลน Ø 87.70 มม. แนบสนิทระนาบเดียวกับผิวกระเบื้องผนังสระคอนกรีต[cite: 5]
