แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (ESPA Nadorself 400 Dimension & Performance Curves)

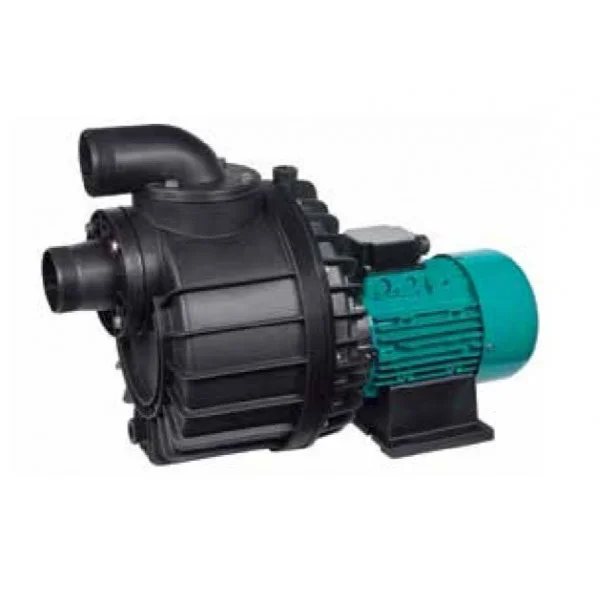

มิติตรงตามสเปกโรงงาน ESPA: C=615 mm • A=416 mm • B=335 mm • F=418.5 mm • ท่อเข้า-ออกเกลียวใน 2½" (DN65)จุดเด่นและประสิทธิภาพของปั๊มสปา ESPA Nadorself 400 (3-Phase 380V)
มอเตอร์ 4.0HP 380V 3Phase กินกระแส 7.8A
รุ่นเรือธงกำลังสูงสุด 3.0 kW ให้ทอร์กสตาร์ทสูง กระแสไฟฟ้าสม่ำเสมอ ประหยัดพลังงาน ลดความร้อนสะสม รองรับการเปิดใช้งานหนักในสระเชิงพาณิชย์และสระว่ายทวนน้ำระดับมืออาชีพ
อัตราการไหล 57 m³/h @ 10m (251 gpm)
ปริมาณน้ำไหลเวียนมหาศาล 950 ลิตร/นาที (สูงสุด 1,333 L/min) สร้างกระแสน้ำต้านทานการว่ายน้ำทรงพลังเสมือนว่ายในแม่น้ำธรรมชาติ และระบบนวดตัวสปาขนาดใหญ่
ล่อน้ำได้เอง Self-Priming สูงถึง 4 เมตร
มีลิ้นเช็ควาล์วในตัวทางดูด สามารถติดตั้งปั๊มไว้สูงกว่าระดับผิวน้ำสระได้ถึง 4 เมตร เพิ่มความยืดหยุ่นในการจัดวางห้องเครื่องโดยไม่ต้องขุดหลุมลึก
ทางส่ง 2½" ปรับหมุนได้ 3 ทิศทาง
ท่อส่งน้ำขนาด 2.5 นิ้ว ออกแบบพิเศษให้หมุนปรับทิศทางได้ 3 ตำแหน่ง (0°, 45°, 90°) ช่วยให้การเดินท่อในห้องเครื่องที่มีพื้นที่จำกัดเป็นเรื่องง่าย
ตารางเปรียบเทียบข้อมูลทางวิศวกรรมในตระกูล ESPA Nadorself Series
| Model | In/Outlet | Flowrate (gpm) | Flowrate (m³/h) | Head (m) | Amp | H.P. | V | Ph |
|---|---|---|---|---|---|---|---|---|
| Nadorself 200 M | 2.5" | 128 gpm | 29 m³/h | 10 m | 6.8 A | 2.0 HP | 220V | 1 |
| Nadorself 200 | 2.5" | 128 gpm | 29 m³/h | 10 m | 3.9 A | 2.0 HP | 380V | 3 |
| Nadorself 300 | 2.5" | 194 gpm | 44 m³/h | 10 m | 5.7 A | 3.0 HP | 380V | 3 |
| Nadorself 400 ★ | 2.5" | 251 gpm | 57 m³/h | 10 m | 7.8 A | 4.0 HP | 380V | 3 |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาปั๊ม ESPA Nadorself 400 (380V 3PH)
1. การเลือกจุดใช้งานที่เหมาะสมตามมาตรฐาน (Recommended Operating Duty Point): ตามตารางวิศวกรรมของโรงงาน ESPA จุดทำงานมาตรฐานและทนทานที่สุดของรุ่นเรือธง Nadorself 400 อยู่ที่ ระยะส่ง Head 10.0 เมตร ให้อัตราการไหลสูงถึง 57 m³/h หรือ 251 gpm (950 ลิตร/นาที) (ตามเส้นสีแดงบนกราฟสมรรถนะ) ซึ่งเป็นจุดที่ใบพัดทำงานสมดุล ไม่เกิดแรงต้านไฮดรอลิกเกินพิกัด และมอเตอร์กินไฟคงที่เพียง 7.8 แอมป์
2. การต่อระบบไฟฟ้า 3 เฟส 380V (3-Phase Electrical & Rotation Direction): เครื่องรุ่นนี้ใช้ไฟ 3 เฟส 380V 50Hz กินกระแสทำงานพิกัด 7.8A ต้องต่อผ่าน Magnetic Contactor ร่วมกับ Overload Relay ที่ปรับตั้งพิกัดแอมป์ถูกต้อง พร้อมติดตั้งสวิตช์ตรวจจับลำดับเฟส (Phase Protection Relay) และ ต้องตรวจสอบทิศทางการหมุนของใบพัดตามลูกศรบนตัวเรือนปั๊มเสมอ หากใบพัดหมุนกลับทิศจะทำให้อัตราการไหลลดลงอย่างมาก
3. ขนาดท่อทางดูดและทางส่ง (Piping Sizing Requirement): เนื่องจากปั๊มรุ่นนี้มีอัตราการไหลสูงถึง 57 - 80 m³/h ต้องใช้ท่อขนาดไม่ต่ำกว่า 3 นิ้ว (90 มม.) หรือ 4 นิ้ว (110 มม.) สำหรับท่อทางดูดยาว เพื่อรักษาความเร็วของน้ำ (Water Velocity) ให้อยู่ในช่วง 1.2 - 1.5 m/s ป้องกันการเกิดโพรงไอ (Cavitation) ที่อาจสร้างความเสียหายแก่ใบพัดปั๊ม
4. การปรับหมุนทิศทางข้องอทางส่ง (Adjustable Discharge Elbow Orientation): ข้องอท่อส่งด้านบนของปั๊มสามารถคลายน็อต 4 ตัวเพื่อปรับหมุนทิศทางได้ 3 ตำแหน่ง (ชี้ขึ้น 90°, เอียง 45°, หรือออกด้านข้าง 0°) แนะนำให้เลือกทิศทางที่สอดคล้องกับท่อส่งไปยังหน้ากากว่ายทวนน้ำมากที่สุดเพื่อลดการใช้ข้องอ 90° เพิ่มเติมในระบบ
5. การติดตั้งระบบความปลอดภัยริมสระว่ายน้ำ (Safety Air Switch Control): ในการควบคุมการเปิด-ปิดปั๊มจากริมสระหรือภายในอ่างสปา ต้องใช้งานร่วมกับตู้ควบคุมที่มีระบบสวิตช์ลม (Pneumatic Switch Box สำหรับไฟ 3 เฟส) ห้ามนำสวิตช์ไฟฟ้าแรงดัน 220V/380V ไปติดตั้งใกล้บริเวณเปียกน้ำโดยเด็ดขาด
