แบบแปลนจำลองมิติทางวิศวกรรมและกราฟสมรรถนะ (ESPA Nadorself 300 Dimension & Curves)

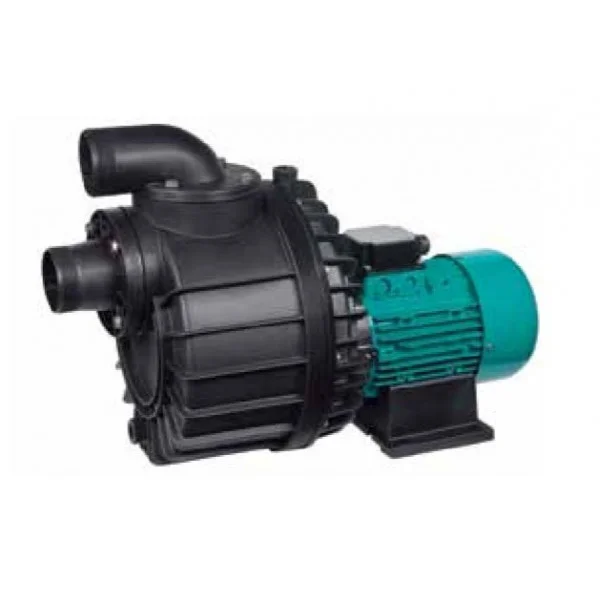

มิติตรงตามสเปกโรงงาน ESPA: C=615 mm • A=416 mm • B=335 mm • ท่อเข้า-ออกเกลียวใน 2½" (DN65)จุดเด่นและประสิทธิภาพของปั๊มสปา ESPA Nadorself 300 (3-Phase 380V)
มอเตอร์ 3.0HP 380V 3Phase กินกระแส 5.7A
ระบบไฟฟ้า 3 เฟส 380V ให้ทอร์กสตาร์ทสูง กระแสไฟฟ้าสม่ำเสมอ ประหยัดพลังงาน ลดความร้อนสะสม รองรับการเปิดใช้งานหนักในธุรกิจสปาและโรงแรมตลอดวัน
อัตราการไหล 44 m³/h @ 10m (194 gpm)
ออกแบบใบพัดหอยโข่งเฉพาะทาง ให้แรงดันน้ำคงที่และพุ่งแรงสม่ำเสมอ พลังเจ็ท 733 ลิตร/นาที สำหรับการว่ายทวนกระแสระดับนักกีฬาและการนวดตัววอเตอร์เจ็ทหลายจุด
ล่อน้ำได้เอง Self-Priming สูงถึง 4 เมตร
มีลิ้นเช็ควาล์วในตัวทางดูด สามารถติดตั้งปั๊มไว้สูงกว่าระดับผิวน้ำสระได้ถึง 4 เมตร เพิ่มความยืดหยุ่นในการจัดวางห้องเครื่องโดยไม่ต้องขุดหลุมลึก
ทางส่ง 2½" ปรับหมุนได้ 3 ทิศทาง
ท่อส่งน้ำขนาด 2.5 นิ้ว ออกแบบพิเศษให้หมุนปรับทิศทางได้ 3 ตำแหน่ง (0°, 45°, 90°) ช่วยให้การเดินท่อในห้องเครื่องที่มีพื้นที่จำกัดเป็นเรื่องง่าย
ตารางเปรียบเทียบข้อมูลทางวิศวกรรมในตระกูล ESPA Nadorself Series
| Model | In/Outlet | Flowrate (gpm) | Flowrate (m³/h) | Head (m) | Amp | H.P. | V | Ph |
|---|---|---|---|---|---|---|---|---|
| Nadorself 200 M | 2.5" | 128 gpm | 29 m³/h | 10 m | 6.8 A | 2.0 HP | 220V | 1 |
| Nadorself 200 ★ | 2.5" | 128 gpm | 29 m³/h | 10 m | 3.9 A | 2.0 HP | 380V | 3 |
| Nadorself 300 | 2.5" | 194 gpm | 44 m³/h | 10 m | 5.7 A | 3.0 HP | 380V | 3 |
| Nadorself 400 | 2.5" | 251 gpm | 57 m³/h | 10 m | 7.8 A | 4.0 HP | 380V | 3 |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาปั๊ม ESPA Nadorself 200 (380V 3PH)
1. การเลือกจุดใช้งานที่เหมาะสมตามมาตรฐาน (Recommended Operating Duty Point): ตามตารางวิศวกรรมของโรงงาน ESPA จุดทำงานมาตรฐานและทนทานที่สุดของรุ่น Nadorself 200 อยู่ที่ ระยะส่ง Head 10.0 เมตร ให้อัตราการไหล 29 m³/h หรือ 128 gpm (483 ลิตร/นาที) (ตามเส้นสีแดงบนกราฟสมรรถนะ) ซึ่งเป็นจุดที่ใบพัดทำงานสมดุล ไม่เกิดแรงต้านไฮดรอลิกเกินพิกัด และมอเตอร์กินไฟคงที่เพียง 3.9 แอมป์
2. การต่อระบบไฟฟ้า 3 เฟส 380V (3-Phase Electrical & Rotation Direction): เครื่องรุ่นนี้ใช้ไฟ 3 เฟส 380V 50Hz กินกระแสทำงานพิกัด 3.9A ต้องต่อผ่าน Magnetic Contactor ร่วมกับ Overload Relay ที่ปรับตั้งพิกัดแอมป์ถูกต้อง พร้อมติดตั้งสวิตช์ตรวจจับลำดับเฟส (Phase Protection Relay) และ ต้องตรวจสอบทิศทางการหมุนของใบพัดตามลูกศรบนตัวเรือนปั๊มเสมอ หากใบพัดหมุนกลับทิศจะทำให้อัตราการไหลลดลงอย่างมาก
3. ขนาดท่อทางดูดและทางส่ง (Piping Sizing Requirement): แม้ขนาดเกลียวข้อต่อหน้าแปลนของปั๊มจะเป็น 2½ นิ้ว (DN65) แนะนำให้เดินท่อเมนขนาด 3 นิ้ว (90 มม.) สำหรับท่อทางดูดยาว เพื่อรักษาความเร็วของน้ำ (Water Velocity) ให้อยู่ในช่วง 1.2 - 1.5 m/s ป้องกันการเกิดโพรงไอ (Cavitation) ที่อาจสร้างความเสียหายแก่ใบพัดปั๊ม
4. การปรับหมุนทิศทางข้องอทางส่ง (Adjustable Discharge Elbow Orientation): ข้องอท่อส่งด้านบนของปั๊มสามารถคลายน็อต 4 ตัวเพื่อปรับหมุนทิศทางได้ 3 ตำแหน่ง (ชี้ขึ้น 90°, เอียง 45°, หรือออกด้านข้าง 0°) แนะนำให้เลือกทิศทางที่สอดคล้องกับท่อส่งไปยังหน้ากากว่ายทวนน้ำมากที่สุดเพื่อลดการใช้ข้องอ 90° เพิ่มเติมในระบบ
5. การติดตั้งระบบความปลอดภัยริมสระว่ายน้ำ (Safety Air Switch Control): ในการควบคุมการเปิด-ปิดปั๊มจากริมสระหรือภายในอ่างสปา ต้องใช้งานร่วมกับตู้ควบคุมที่มีระบบสวิตช์ลม (Pneumatic Switch Box NC CT 2 สำหรับไฟ 3 เฟส) ห้ามนำสวิตช์ไฟฟ้าแรงดัน 220V/380V ไปติดตั้งใกล้บริเวณเปียกน้ำโดยเด็ดขาด
