แบบแปลนจำลองมิติวิศวกรรมโรงงาน (Emaux MPV04-C-S 2D CAD Dimensions)
มิติตรงตามสเปกโรงงาน: สูง 293 mm • กว้าง 220 mm • ท่อ 2" • ระยะพอร์ต 74 mm • เยื้องศูนย์ 86 mmจุดเด่นและประสิทธิภาพของหัววาล์วด้านข้าง Emaux MPV04-C-S 2.0 นิ้ว
โครงสร้าง ABS แข็งแกร่ง ทนแรงดัน 4 บาร์
ขึ้นรูปจากพลาสติก ABS เกรดพาณิชย์ ทนแรงดันทำงานปกติ 400 kPa (58 psi) และผ่านการทดสอบแรงดันน้ำสูงถึง 500 kPa (72 psi) จากโรงงาน ปลอดสนิม 100%
ควบคุมง่าย 6 ฟังก์ชันด้วยก้านโยกเดียว
ก้านโยกสแตนเลสแข็งแรง สลับใช้งานได้สะดวกครบถ้วน ทั้งการกรอง (Filter), ล้างย้อน (Backwash), ล้างสารกรองซ้ำ (Rinse), ถ่ายทิ้ง (Waste), หมุนเวียน (Recirculate) และปิดระบบ (Closed)
อัตราการไหลสูง 27 m³/h แรงต้านต่ำ
ช่องทางเดินน้ำชลศาสตร์ภายในขนาด 2 นิ้ว ลดแรงต้านทานน้ำได้อย่างยอดเยี่ยม รองรับปริมาณน้ำไหลผ่านสูงสุด 27 ลูกบาศก์เมตร/ชั่วโมง (119 GPM) ที่ 400 kPa

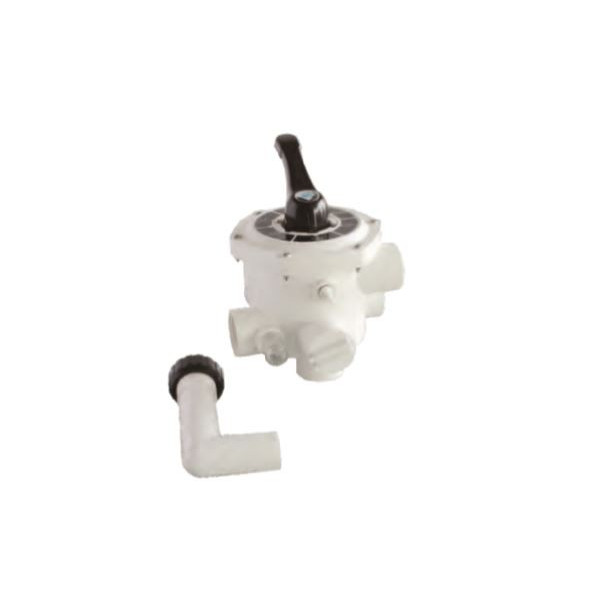

Complete Set พร้อมท่อต่อ Long Elbow และยูเนี่ยน 3 ชุด
ครบชุดสำหรับถัง S Series ประกอบด้วยท่อต่อ 90° Long Elbow, ชุดยูเนี่ยนขนาด 2 นิ้ว 3 ชุด, กระจกดูความใสของน้ำทิ้ง (Sight Glass) และเกจวัดแรงดันน้ำหน้าปัดสแตนเลส
ตารางข้อมูลรหัสสินค้าในตระกูล Emaux MPV04 (2" 6-Way Side Mount Valve)
| Code | Model / SKU | Description | อุปกรณ์ในชุด |
|---|---|---|---|
| 91902503 ★ | MPV04-C-S ★ | Valve with Piping Kit (long 90° elbow), 2" union set x 3 and pressure gauge for S series filter | ครบชุดสมบูรณ์ (ถัง S Series) |
| 91902303 | MPV04 | 6 Way 2" Side Mount Valve for S Series (Valve Only) | เฉพาะตัววาล์ว |
| 91902403 | MPV04 | 6 Way 2" Valve with piping for S Series (without union set) | วาล์ว + ท่อต่อเข้าถัง S |
| 91902505 | MPV04-C-MFS | Valve with Piping Kit (short 90° elbow), 2" union set x 3 and pressure gauge for MFS series filter | ครบชุดสมบูรณ์ (ถัง MFS Series) |
| 91902528 | MPV04-C-SR | Valve with Piping Kit (long 90° elbow), 2" union set x 3 and pressure gauge for SR series filter | ครบชุดสำหรับถัง SR |
ข้อแนะนำทางวิศวกรรมในการใช้งานและติดตั้งหัววาล์ว Emaux MPV04-C-S (2.0" Side Mount)
1. กฎเหล็กในการโยกเปลี่ยนตำแหน่งวาล์ว (Always Stop Pump Before Changing Valve Position): ต้องปิดสวิตช์ปั๊มกรองสระว่ายน้ำให้หยุดสนิททุกครั้งก่อนกดและหมุนก้านโยกวาล์ว เนื่องจากวาล์วขนาด 2 นิ้วรองรับอัตราการไหลสูงถึง 27 m³/h การโยกเปลี่ยนตำแหน่งขณะที่ปั๊มยังทำงานอยู่จะเกิดแรงดันกระแทก (Water Hammer) รุนแรงมาก ทำให้ปะเก็นยาง Spider Gasket ฉีกขาดและแกนวาล์วชำรุดทันที
2. การเลือกใช้ชุดท่อต่อ Long 90° Elbow Kit สำหรับถัง S Series: รุ่น MPV04-C-S จะมาพร้อมชุดท่อ Long 90° Elbow ที่ออกแบบความยาวพอดีกับความลึกหน้าแปลนของถังกรอง Emaux S Series ทำให้ระนาบพอร์ตประกบแนบสนิทโดยไม่เกิดแรงดัดเค้นที่ตัววาล์ว
3. การติดตั้งยูเนี่ยนข้อต่อ 2 นิ้ว (2" Union Installation): ตรวจสอบโอริงยาง EPDM ที่ข้อต่อยูเนี่ยนทั้ง 3 จุดก่อนขันเกลียว ทาซิลิโคนหล่อลื่นเกรดสระว่ายน้ำบางๆ และขันให้แน่นด้วยมือ (Hand-tight) เท่านั้น หากใช้อุปกรณ์ช่วยขันต้องระวังไม่ให้แน่นเกินไปจนเกลียวพลาสติก ABS แตกหัก
4. การล้างสารกรองย้อนกลับและการปรับชั้นทราย (Backwash & Rinse Sequence): เมื่อเกจวัดแรงดันสูงขึ้นกว่าระดับปกติ 8 - 10 psi ให้ทำการ Backwash เป็นเวลา 2 - 3 นาทีจนกว่าน้ำในกระจกดูน้ำใส (Sight Glass) จะใสสะอาด จากนั้นปิดปั๊มแล้วสลับไปที่ตำแหน่ง Rinse ประมาณ 30 - 60 วินาที เพื่อเซ็ตและล้างฝุ่นทรายในชั้นกรองก่อนหมุนกลับมาที่ตำแหน่ง Filter ปกติ
5. การดูแลรักษาช่วงหยุดใช้งานเป็นเวลานาน (Winterizing Position): หากต้องปิดระบบกรองเป็นเวลานาน ให้กดก้านโยกลงแล้ววางพักไว้ที่ตำแหน่งกึ่งกลางระหว่างร่องบ่าล็อก เพื่อยกแผ่นไดเวอร์เตอร์ไม่ให้กดทับปะเก็นยาง Spider Gasket ค้างไว้ ช่วยยืดอายุการใช้งานของยางไม่ให้แบนหรือเสื่อมสภาพก่อนเวลาอันควร
