Home > ถังกรองสระว่ายน้ำ > มัลติพอร์ตวาล์วถังกรองทรายและถังกรองผ้า > MPV03-C For S&MFS MV1.5" Emaux

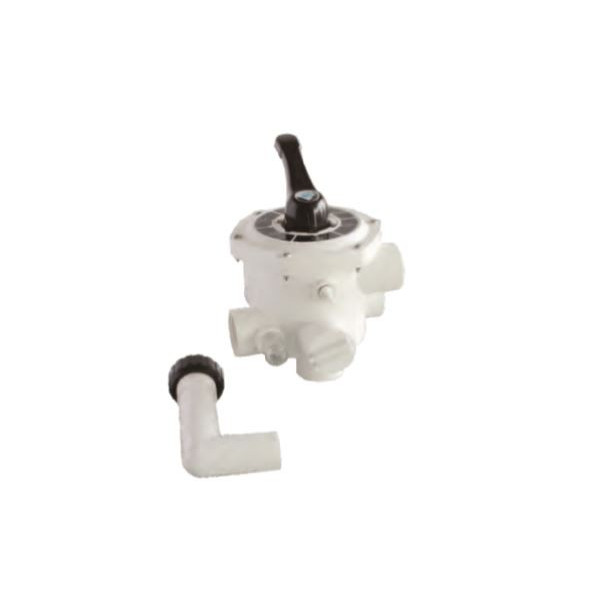

MPV03-C For S&MFS MV1.5" Emaux - 1 View larger

MPV03-C For S&MFS MV1.5" Emaux

Emaux

MPV03-C

100438

New product

2026-12-31

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿4,499.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Description

มัลติพอร์ตวาล์ว Emaux MPV03-C
สำหรับถังกรอง S & MFS & SMG Series

  • Band: Emaux
  • Model: MPV03-C
  • Colour: Black
  • Type: Side mount
  • Size: 1.5 inch
  • Complete Set With Piping
  • Unions Sets x 3,
  • Sight Glass
  • Pressure Gauge
Emaux MPV03-C Side Mount Multiport Valve Background
EMAUX WATER TECHNOLOGY HEAVY-DUTY ABS • 6-WAY SIDE MOUNT MULTIPORT VALVE • MAX 4.0 BAR BRAND: EMAUX | SKU: MPV03-C | MODEL: MPV03 (1.5" SIDE MOUNT)

หัววาล์วถังกรองทรายด้านข้าง Emaux MPV03-C ขนาด 1.5 นิ้ว 6 ทิศทาง สำหรับถังกรองรุ่น S และ MFS Series (Sku: MPV03-C)

มัลติพอร์ตวาล์วควบคุมระบบกรองน้ำสระว่ายน้ำแบบติดตั้งด้านข้างถังกรอง (1.5" 6-Way Side Mount Multiport Valve) รุ่นมาตรฐานสากล Emaux MPV03-C รหัสสินค้า MPV03-C (Model: MPV03) ออกแบบเฉพาะสำหรับประกอบเข้ากับถังกรองทราย Emaux S Series (S450 - S700), MFS Series (MFS17 - MFS27), SP Series, SMG Series, SR Series และ MAX Series ผลิตจากพลาสติกวิศวกรรม Heavy-Duty ABS คุณภาพสูง เสริมความแข็งแกร่ง ทนทานต่อรังสี UV และสารเคมีสระว่ายน้ำทุกชนิด 100% ขนาดท่อทางน้ำเข้า-ออก 1.5 นิ้ว (Union Connection 1.5" / 50 มม.) มิติตัวเรือนตรงตามแบบแปลนโรงงาน: ความสูงรวม 256 มม., ความกว้างตัวเรือน 195 มม., ความลึกรวม 177 มม., ระยะห่างระหว่างศูนย์กลางท่อต่อถังกรองแนวนอน 60 มม. และระยะเยื้องศูนย์แนวดิ่ง 63 มม. ก้านโยกสลับฟังก์ชันปรับเปลี่ยนการทำงานได้ 6 ทิศทางหลัก (Filter, Backwash, Rinse, Waste, Recirculate, Closed) รองรับอัตราการไหลเวียนน้ำสูงสุด 17 m³/h (75 GPM) ที่แรงดัน 400 kPa ทนแรงดันใช้งานสูงสุด Max Working Pressure 400 kPa (58 psi / 4.0 bar) ผ่านการทดสอบแรงดันน้ำจากโรงงานที่ 700 kPa (101 psi / 7.0 bar) ทนอุณหภูมิน้ำสูงสุด 50°C (122°F) มาพร้อมชุดท่อข้อต่อโค้งงอ 90 องศา (Connecting Elbow Pipe), ข้อต่อยูเนี่ยน 2 ชุด, กระจกดูความใสของน้ำทิ้ง (Sight Glass) และเกจวัดแรงดันสแตนเลส (Pressure Gauge) ครบชุดพร้อมติดตั้งใช้งานได้ทันที

แบบแปลนจำลองมิติวิศวกรรมโรงงาน (Emaux MPV03 2D CAD Engineering Dimensions)

มิติตรงตามสเปกโรงงาน: สูง 256 mm • กว้าง 195 mm • ลึก 177 mm • ระยะพอร์ต 60 mm • เยื้องศูนย์ 63 mm
VIEW 1: FRONT ELEVATION (H=256 mm • W=195 mm • PORT 1.5") 256 195 1.5" VIEW 2: SIDE ELEVATION (D=177 mm • CENTER=60 mm • OFFSET=63 mm) 177 60 63 EMAUX MPV03-C • 1.5" SIDE MOUNT MULTIPORT VALVE • H=256 mm • W=195 mm • D=177 mm • PORT=60 mm • OFFSET=63 mm

จุดเด่นและประสิทธิภาพของหัววาล์วด้านข้าง Emaux MPV03-C 1.5 นิ้ว

โครงสร้าง ABS แข็งแกร่ง ทนแรงดัน 4 บาร์

ขึ้นรูปจากพลาสติก ABS ทนทานสูง ทนแรงดันทำงานปกติ 400 kPa (58 psi) และผ่านการทดสอบแรงดันน้ำสูงถึง 700 kPa (101 psi) จากโรงงาน ปลอดสนิม 100%

ควบคุมง่าย 6 ฟังก์ชันด้วยก้านโยกเดียว

ก้านโยกสแตนเลสแข็งแรง สลับใช้งานได้สะดวกครบถ้วน ทั้งการกรอง (Filter), ล้างย้อน (Backwash), ล้างสารกรองซ้ำ (Rinse), ถ่ายทิ้ง (Waste), หมุนเวียน (Recirculate) และปิดระบบ (Closed)

อัตราการไหลสูง 17 m³/h แรงต้านต่ำ

ออกแบบช่องทางเดินน้ำชลศาสตร์ภายในให้กว้างเป็นพิเศษ ลดแรงเสียดทาน ให้ปริมาณน้ำไหลผ่านสูงสุด 17 ลูกบาศก์เมตร/ชั่วโมง (75 GPM) ประหยัดพลังงานปั๊มสระว่ายน้ำ

อุปกรณ์ครบชุด พร้อมท่อต่อและเกจวัด

ในชุดประกอบด้วยท่อข้อต่อ 90° เข้าถังกรอง (Connecting Elbow), ยูเนี่ยน 2 ชุด, กระจกดูความใสของน้ำทิ้ง (Sight Glass) และเกจวัดแรงดันน้ำหน้าปัดสแตนเลส

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Emaux Genuine Multiport Valve
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
EMAUX (Emaux Water Technology)
รหัสสินค้า / รุ่น (Model / SKU)
MPV03-C (Model: MPV03 / Side Mount 1.5" Valve)
ประเภทและการติดตั้ง (Type & Mounting)
1.5" 6-Way Side Mount Multiport Valve (ติดตั้งด้านข้างถังกรอง)
ขนาดข้อต่อท่อ (Connection Size)
1.5 นิ้ว ยูเนี่ยน (1.5" / 50 มม. Union Connection)
อัตราการไหลเวียนน้ำสูงสุด (Flow Rate)
17 m³/h (75 GPM) ที่แรงดัน 400 kPa
แรงดันใช้งานสูงสุด (Max Working Pressure)
400 kPa / 58 psi / 4.0 bar
แรงดันทดสอบจากโรงงาน (Factory Testing Pressure)
700 kPa / 101 psi / 7.0 bar
อุณหภูมิน้ำสูงสุด (Max Water Temperature)
50°C (122°F)
มิติขนาดตัววาล์ว (Dimensions)
สูง 256 mm • กว้าง 195 mm • ลึก 177 mm • ระยะพอร์ต 60 mm • เยื้องศูนย์ 63 mm
วัสดุตัวเรือนและซีล (Materials)
ตัวเรือน Heavy-Duty ABS • ก้านโยกสแตนเลส • ซีลยาง EPDM ทนคลอรีนสูง
ถังกรองทรายที่รองรับ (Compatible Sand Filters)
Emaux S Series (S450-S700), MFS Series (MFS17-MFS27), SP, SMG, MAX Series

ตารางข้อมูลรหัสสินค้าในตระกูล Emaux MPV03 (1.5" Side Mount Multiport Valve)

CodeModelDescriptionอุปกรณ์ในชุด
91901303MPV036 Way 1.5" Side Mount Valve for S Series (Valve Only)เฉพาะตัววาล์ว
91901305MPV036 Way 1.5" Side Mount Valve for MFS Series (Valve Only)เฉพาะตัววาล์ว
91901403MPV036 Way 1.5" Valve with piping for S Series (without union set)วาล์ว + ท่อต่อเข้าถัง
91901503 ★MPV036 Way 1.5" Valve with piping, union x 2, sight glass, gauge for S Seriesครบชุดสมบูรณ์ (MPV03-C)
91901505 ★MPV036 Way 1.5" Valve with piping, union x 2, sight glass, gauge for MFS Seriesครบชุดสมบูรณ์ (MPV03-C)
91901529MPV036 Way 1.5" Valve with piping, union x 2, sight glass, gauge for SMG Seriesครบชุดสำหรับถัง SMG

ข้อแนะนำทางวิศวกรรมในการใช้งานและติดตั้งหัววาล์ว Emaux MPV03-C (1.5" Side Mount)

1. กฎเหล็กในการโยกเปลี่ยนตำแหน่งวาล์ว (Always Stop Pump Before Changing Valve Position): ต้องปิดสวิตช์ปั๊มกรองสระว่ายน้ำให้หยุดสนิททุกครั้งก่อนกดและหมุนก้านโยกวาล์ว การโยกเปลี่ยนตำแหน่งขณะที่ปั๊มยังทำงานอยู่จะทำให้เกิดแรงดันกระแทก (Water Hammer) ส่งผลให้ปะเก็นยางภายใน Spider Gasket ฉีกขาดและน้ำรั่วซึมข้ามช่องทางเดินน้ำทันที
2. การติดตั้งท่อเชื่อมต่อถังกรอง (Connecting Pipe to Filter S & MFS): รุ่น MPV03-C จะมาพร้อมท่อข้อต่อโค้งงอ 90° (Elbow Pipe) เพื่อประกอบเข้ากับถังกรองทรายด้านข้าง ให้ตรวจสอบโอริงที่ข้อต่อยูเนี่ยนทุกจุดก่อนขันเกลียว โดยขันให้แน่นด้วยมือ (Hand-tight) เท่านั้น ห้ามใช้ประแจคอม้าขันแน่นเกินไปเพราะอาจทำให้เกลียวพลาสติกแตกหักได้
3. การล้างสารกรองย้อนกลับและการปรับชั้นทราย (Backwash & Rinse Sequence): เมื่อเกจวัดแรงดันสูงขึ้นกว่าระดับปกติ 8 - 10 psi ให้ทำการ Backwash เป็นเวลา 2 - 3 นาทีจนกว่าน้ำในกระจกดูน้ำใส (Sight Glass) จะใสสะอาด จากนั้นปิดปั๊มแล้วสลับไปที่ตำแหน่ง Rinse ประมาณ 30 - 60 วินาที เพื่อเซ็ตและล้างฝุ่นทรายในชั้นกรองก่อนหมุนกลับมาที่ตำแหน่ง Filter ปกติ
4. การระบายแรงดันและตรวจเช็คเกจวัด (Pressure Gauge Monitoring): ตรวจสอบเข็มวัดแรงดันบนเกจวัดอย่างสม่ำเสมอ แรงดันใช้งานปกติไม่ควรเกิน 400 kPa (58 psi) หากแรงดันในระบบขึ้นสูงผิดปกติ ให้ตรวจสอบวาล์วหัวจ่ายน้ำกลับเข้าสระว่ามีจุดอุดตันหรือไม่
5. การดูแลรักษาช่วงหยุดใช้งานเป็นเวลานาน (Winterizing Position): หากต้องปิดระบบกรองเป็นเวลานาน ให้กดก้านโยกลงแล้ววางพักไว้ที่ตำแหน่งกึ่งกลางระหว่างร่องบ่าล็อก เพื่อยกแผ่นไดเวอร์เตอร์ไม่ให้กดทับปะเก็นยาง Spider Gasket ค้างไว้ ช่วยยืดอายุการใช้งานของยางไม่ให้แบนหรือเสื่อมสภาพก่อนเวลาอันควร
